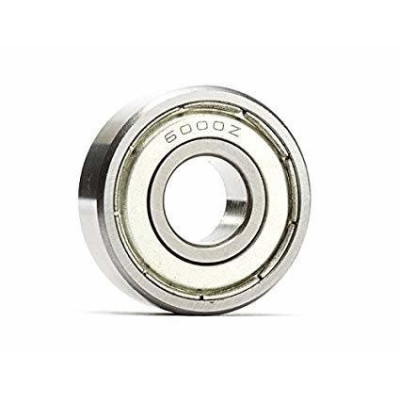

Cuscinetto 6000Z, radiale a sfere, 10 x 26 x 8 mm, con schermo metallico
Cuscinetto a sfere per una rotazione fluida e stabile in applicazioni industriali ed elettriche, progettato per un attrito ridotto e un funzionamento silenzioso. Dotato di schermo metallico Z per la protezione contro la polvere e le impurità, garantisce una buona durata e una manutenzione minima. Dimensioni 26 mm esterno, 10 mm interno, 8 mm spessore.
Spedito entro mercoledì 11 novembre
Acquistando questo prodotto guadagni 0,30 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il cuscinetto 6000Z è un cuscinetto radiale a sfere a una corona, con schermo metallico di protezione, utilizzato per sostenere un albero rotante con attrito ridotto. Assorbe principalmente carichi radiali, perpendicolari all'albero, e sopporta piccoli carichi assiali. È adatto per piccoli motori, rulli di guida, ventilatori, meccanismi di trasporto, stampanti 3D, robot e altri assemblaggi meccanici in cui un albero da 10 mm deve ruotare in una sede da 26 mm.
Il cuscinetto ha diametro interno di 10 mm, diametro esterno di 26 mm e larghezza di 8 mm. Tra l'anello interno e quello esterno si trova un insieme di sfere in acciaio mantenute a distanza uguale da una gabbia, e durante la rotazione dell'albero l'attrito di scorrimento è sostituito da attrito di rotolamento. Il marchio 6000Z sullo schermo indica la serie del cuscinetto e la presenza dello schermo di protezione.
Tra le caratteristiche principali ci sono l'anello interno per l'albero da 10 mm, l'anello esterno per la sede da 26 mm, le sfere in acciaio con gabbia, lo schermo metallico Z che trattiene il lubrificante e arresta una parte delle impurità, e la larghezza di 8 mm. Lo schermo non è una guarnizione di tenuta, quindi non protegge completamente da acqua o polvere fine. Il cuscinetto è un componente meccanico passivo e non richiede alimentazione.
Specifiche:
Tipo: Cuscinetto radiale a sfere, una corona
Codice: 6000Z
Diametro interno: 10 mm
Diametro esterno: 26 mm
Larghezza: 8 mm
Protezione: Schermo metallico Z
Dimensioni: 26 x 10 x 8 mm
Utilizzo:
Verificare prima del montaggio che l'albero abbia diametro di 10 mm e che la sede abbia diametro di 26 mm, perché un accoppiamento troppo stretto blocca la rotazione, mentre uno troppo largo produce gioco e usura rapida.
Pulire l'albero e la sede da trucioli, polvere e tracce di vernice, poi estrarre il cuscinetto dalla confezione solo al momento del montaggio.
Non lavare il lubrificante all'interno e non smontare lo schermo di protezione.
Premere il cuscinetto dritto, senza inclinarlo, usando un pezzo tubolare o una boccola che si appoggia solo sull'anello che si inserisce nel suo alloggiamento. Se il cuscinetto entra sull'albero, premere sull'anello interno, mentre se entra nella sede, premere sull'anello esterno.
Non premere mai sull'anello opposto ed evitare i colpi diretti con il martello, perché la forza passa attraverso le sfere e lascia segni sulle piste di rotolamento.
Prevedere una sede con profondità di almeno 8 mm, in modo che il cuscinetto stia completamente al suo interno, e fissarlo in direzione assiale con un anello di sicurezza o con un gradino nella sede.
Dopo il montaggio, ruotare l'albero a mano. La rotazione deve essere fluida, senza bloccaggi, senza rumore di attrito e senza gioco radiale, e questo è il segno che il montaggio è corretto.
Per risultati stabili, evitare carichi assiali elevati e ambienti con acqua o polvere fine, perché lo schermo metallico non assicura una tenuta completa.
- Dimensioni
- 26 x 10 x 8 mm
- Modello
- 6000Z
- Tipo
- Cuscinetto radiale a sfere, una corona
- Diametro esterno
- 26 mm
- Larghezza
- 8 mm
- Diametro interno
- 10 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (1) - Moderation della recensione
Questo tutorial mostra come montare e utilizzare il cuscinetto 6000Z, un componente meccanico passivo che non richiede alimentazione e non si collega elettricamente. Si impiega in progetti meccanici ed elettronici dove un albero da 10 mm deve ruotare facilmente in una sede da 26 mm, ad esempio nei piccoli motori, nelle rotelle di guida, nei ventilatori, nei meccanismi di trasporto, nelle stampanti 3D o nei robot.
Il tutorial si concentra sulla preparazione dell'albero e della sede, sul montaggio corretto e sulla verifica della rotazione, perché da questi dipende la durata di vita del cuscinetto.
Come funziona:
Il cuscinetto 6000Z è un cuscinetto radiale a sfere su una corona. Tra l'anello interno e quello esterno si trovano sfere d'acciaio, mantenute a distanza uguale da una gabbia. Quando l'albero ruota insieme all'anello interno, le sfere rotolano sulle piste di scorrimento e l'attrito di strisciamento tra albero e sede diventa attrito di rotolamento, molto più basso. Per questo motivo l'albero gira più facilmente, si riscalda meno e si usura più difficilmente.
La sigla 6000 indica la serie e le dimensioni del cuscinetto, mentre la lettera Z indica la presenza di uno schermo metallico di protezione. Lo schermo trattiene il lubrificante e blocca una parte delle impurità, ma non è una guarnizione di tenuta e non ferma completamente acqua o polvere fine.
Le dimensioni sono 10 mm di diametro interno, 26 mm di diametro esterno e 8 mm di larghezza. Lo spessore radiale totale degli anelli, delle sfere e della gabbia si calcola semplicemente: (26 - 10) / 2 = 8 mm. La larghezza di 8 mm si misura in direzione dell'asse e fornisce la profondità minima della sede.
Collegamento:
Il cuscinetto non ha alimentazione, pin o livelli logici. Si monta solo meccanicamente, tra un albero da 10 mm e una sede da 26 mm. La tabella mostra quale elemento del cuscinetto entra in contatto con quale parte del montaggio.
| Pin del prodotto | Si collega a | Ruolo |
|---|---|---|
| Anello interno, diametro 10 mm | Albero da 10 mm | Ruota insieme all'albero e trasmette il carico alle sfere. |
| Anello esterno, diametro 26 mm | Sede da 26 mm nel corpo o nel supporto | Resta fisso nella sede e riceve il carico dalle sfere. |
| Schermo metallico Z | Non si collega a nulla | Trattiene il lubrificante e blocca una parte delle impurità. |
| Larghezza 8 mm | Profondità della sede e lunghezza del tratto di albero | La sede deve avere almeno 8 mm di profondità, affinché il cuscinetto stia completamente al suo interno. |
Configurazione:
Il cuscinetto non ha pulsanti, potenziometri, ponticelli, interruttori, LED o display, quindi non c'è nulla da regolare. La preparazione e il montaggio si eseguono nei passaggi seguenti.
Verificate con un calibro che l'albero misuri 10 mm e che la sede misuri 26 mm. Se il cuscinetto è troppo stretto, la rotazione si blocca, mentre se è troppo largo compaiono gioco e usura rapida.
Pulite l'albero e la sede da trucioli, polvere e tracce di vernice. Qualsiasi particella che finisce tra le sfere e le piste di scorrimento danneggia il cuscinetto già nelle prime rotazioni.
Togliete il cuscinetto dalla confezione solo al momento del montaggio. Non lavate il lubrificante e non smontate lo schermo, perché il cuscinetto si utilizza così com'è.
Premete il cuscinetto dritto, senza inclinarlo. La forza va applicata sull'anello che si accoppia con la sua sede: sull'anello interno se entra sull'albero, sull'anello esterno se entra nella sede. Non premete mai sull'anello opposto, perché la forza passerebbe attraverso le sfere e lascerebbe segni sulle piste di scorrimento. Usate un tubo di appoggio che poggi solo sull'anello corretto ed evitate i colpi diretti con il martello.
Ruotate l'albero con la mano. La rotazione deve essere fluida, senza bloccaggi, senza rumore di attrito e senza gioco radiale.
Esempio di utilizzo:
Supponiamo di voler sostenere l'albero da 10 mm di una rotella di guida, all'estremità di un meccanismo con un piccolo motore. Realizzate nel supporto una sede con diametro di 26 mm e profondità di almeno 8 mm, e lasciate sull'albero un tratto libero di almeno 8 mm per il cuscinetto.
Montate il cuscinetto nella sede, premendo sull'anello esterno con un tubo adatto, finché si appoggia sul fondo della sede. Inserite poi l'albero attraverso l'anello interno, con un movimento dritto e senza colpi.
Fissate il cuscinetto in direzione dell'asse con un anello elastico di sicurezza o con un gradino nella sede, in modo che non si sposti lateralmente durante il funzionamento.
Ruotate la rotella con la mano, poi avviate il motore a bassa velocità. Se la rotazione è fluida e il cuscinetto non si riscalda, il montaggio è corretto e potete aumentare gradualmente la velocità fino al valore di lavoro.
Problemi frequenti:
Il cuscinetto gira con difficoltà o si blocca. La causa più comune è un albero troppo spesso o una sede troppo stretta, una forza applicata sull'anello sbagliato oppure una particella finita tra le sfere. Verificate le dimensioni, smontate il cuscinetto e pulite i componenti. Se il cuscinetto ha ricevuto un colpo, sostituitelo.
Il cuscinetto produce un rumore di stridio. La causa può essere lo sporco, la mancanza di lubrificante o piste di scorrimento danneggiate durante il montaggio. Se il rumore persiste dopo la pulizia del montaggio, sostituite il cuscinetto.
L'albero ha gioco nel cuscinetto. La causa è un albero più sottile di 10 mm o una sede più larga di 26 mm. Usate un albero o una sede con la dimensione corretta oppure aggiungete un fissaggio che elimini il gioco.
L'anello esterno gira nella sede. La sede è troppo larga oppure il cuscinetto non è fissato. Rifate la sede a 26 mm oppure fissate l'anello esterno con un anello di sicurezza o con un adesivo adatto ai cuscinetti.
Il cuscinetto si riscalda durante il funzionamento. Le cause possibili sono velocità o carico troppo elevati, un montaggio troppo stretto o la mancanza di lubrificante. Riducete la velocità o il carico e verificate l'accoppiamento.
Limiti e consigli:
Il cuscinetto 6000Z è adatto a carichi radiali piccoli e medi e a carichi assiali piccoli. Se il montaggio ha una forza assiale elevata, scegliete un cuscinetto adatto a questo tipo di carico.
Lo schermo metallico Z non sigilla completamente, quindi il cuscinetto non è adatto a luoghi esposti ad acqua, getti di liquido o grandi quantità di polvere fine. In questi casi usate un cuscinetto con guarnizione di tenuta oppure proteggete il montaggio con un involucro.
Per una durata maggiore, mantenete il cuscinetto pulito, evitate i colpi e non superate la velocità e il carico previsti per la vostra applicazione. Il cuscinetto può essere usato in coppia, alle due estremità di un albero, per una guida più stabile.
