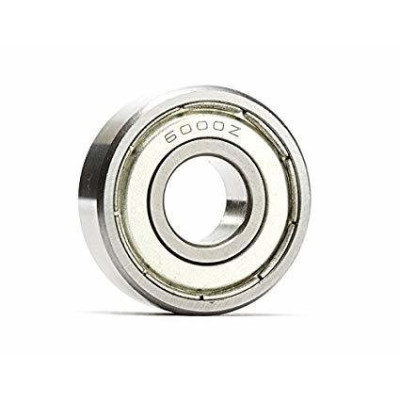

Lager 6000Z, Radialkugellager, 10 x 26 x 8 mm, mit Metalldeckscheibe
Kugellager für eine leichtgängige und stabile Drehung in industriellen und elektrischen Anwendungen, ausgelegt für geringe Reibung und geräuscharmen Betrieb. Mit metallischer Z-Scheibe zum Schutz vor Staub und Verunreinigungen, bietet es eine gute Lebensdauer und minimalen Wartungsaufwand. Abmessungen 26 mm außen, 10 mm innen, 8 mm Breite.
Mit dem Kauf dieses Produkts erhalten Sie 0,30 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das Lager 6000Z ist ein einreihiges Radialkugellager mit metallischer Schutzscheibe, das zur Lagerung einer drehenden Welle mit geringer Reibung dient. Es nimmt hauptsächlich Radialkräfte auf, die senkrecht zur Welle wirken, und verkraftet kleine Axialkräfte. Es eignet sich für kleine Motoren, Führungsrollen, Lüfter, Fördermechanismen, 3D-Drucker, Roboter und andere mechanische Baugruppen, in denen sich eine Welle mit 10 mm in einer Aufnahme mit 26 mm drehen muss.
Das Lager hat einen Innendurchmesser von 10 mm, einen Außendurchmesser von 26 mm und eine Breite von 8 mm. Zwischen dem Innenring und dem Außenring befindet sich ein Satz Stahlkugeln, die durch einen Käfig im gleichen Abstand gehalten werden, und beim Drehen der Welle wird die Gleitreibung durch Rollreibung ersetzt. Die Kennzeichnung 6000Z auf der Scheibe gibt die Lagerreihe und das Vorhandensein der Schutzscheibe an.
Zu den wichtigsten Merkmalen gehören der Innenring für die Welle mit 10 mm, der Außenring für die Aufnahme mit 26 mm, die Stahlkugeln mit Käfig, die metallische Z-Scheibe, die das Schmiermittel zurückhält und einen Teil der Verunreinigungen abhält, sowie die Breite von 8 mm. Die Scheibe ist keine Dichtung, daher schützt sie nicht vollständig vor Wasser oder feinem Staub. Das Lager ist ein passives mechanisches Bauteil und benötigt keine Versorgungsspannung.
Spezifikationen:
Typ: Radialkugellager, einreihig
Code: 6000Z
Innendurchmesser: 10 mm
Außendurchmesser: 26 mm
Breite: 8 mm
Schutz: Metallscheibe Z
Abmessungen: 26 x 10 x 8 mm
Verwendung:
Prüfen Sie vor der Montage, ob die Welle einen Durchmesser von 10 mm und die Aufnahme einen Durchmesser von 26 mm hat, denn ein zu enger Sitz blockiert die Drehung, und ein zu weiter Sitz erzeugt Spiel und schnellen Verschleiß.
Reinigen Sie Welle und Aufnahme von Spänen, Staub und Farbspuren, und nehmen Sie das Lager erst unmittelbar vor der Montage aus der Verpackung.
Waschen Sie das Schmiermittel im Inneren nicht aus und entfernen Sie die Schutzscheibe nicht.
Drücken Sie das Lager gerade, ohne es zu verkanten, mit einem Rohrstück oder einem Dorn, der nur auf dem Ring aufliegt, der im jeweiligen Sitz festgepresst wird. Wenn das Lager auf die Welle gesetzt wird, drücken Sie auf den Innenring, und wenn es in die Aufnahme eingesetzt wird, drücken Sie auf den Außenring.
Drücken Sie niemals auf den gegenüberliegenden Ring und vermeiden Sie direkte Hammerschläge, da die Kraft dann durch die Kugeln läuft und Spuren auf den Laufbahnen hinterlässt.
Sehen Sie eine Aufnahme mit einer Tiefe von mindestens 8 mm vor, damit das Lager vollständig darin sitzt, und sichern Sie es in Achsrichtung mit einem Sicherungsring oder einer Schulter in der Aufnahme.
Drehen Sie die Welle nach der Montage von Hand. Die Drehung muss leichtgängig sein, ohne Blockaden, ohne Reibgeräusche und ohne radiales Spiel, denn das ist das Zeichen, dass die Montage korrekt ist.
Für stabile Ergebnisse vermeiden Sie große Axialkräfte sowie Umgebungen mit Wasser oder feinem Staub, da die Metallscheibe nicht vollständig abdichtet.
- Abmessungen
- 26 x 10 x 8 mm
- Modell
- 6000Z
- Typ
- Radial-Kugellager, einreihig
- Außendurchmesser
- 26 mm
- Breite
- 8 mm
- Innendurchmesser
- 10 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Bewertungen (1) - Überprüfung der Moderation
Dieses Tutorial zeigt, wie das Lager 6000Z montiert und verwendet wird, ein passives mechanisches Bauteil, das keine Stromversorgung benötigt und nicht elektrisch angeschlossen wird. Es wird in mechanischen und elektronischen Projekten eingesetzt, bei denen sich eine 10-mm-Welle leicht in einer 26-mm-Aufnahme drehen muss, zum Beispiel bei kleinen Motoren, Führungsrollen, Lüftern, Transportmechanismen, 3D-Druckern oder Robotern.
Das Tutorial konzentriert sich auf die Vorbereitung von Welle und Aufnahme, auf die korrekte Montage und auf die Kontrolle der Drehung, denn davon hängt die Lebensdauer des Lagers ab.
So funktioniert es:
Das Lager 6000Z ist ein einreihiges Radial-Rillenkugellager. Zwischen dem Innenring und dem Außenring befinden sich Stahlkugeln, die von einem Käfig in gleichem Abstand gehalten werden. Wenn sich die Welle zusammen mit dem Innenring dreht, rollen die Kugeln auf den Laufbahnen ab, und die Gleitreibung zwischen Welle und Aufnahme wird zu einer viel geringeren Wälzreibung. Deshalb läuft die Welle leichter, erwärmt sich weniger und nutzt sich langsamer ab.
Die Kennzeichnung 6000 gibt die Baureihe und die Abmessungen des Lagers an, und der Buchstabe Z zeigt eine Metalldeckscheibe als Schutz an. Die Deckscheibe hält das Schmiermittel zurück und hält einen Teil der Verunreinigungen ab, ist aber keine Dichtung und schützt nicht vollständig vor Wasser oder feinem Staub.
Die Abmessungen betragen 10 mm Innendurchmesser, 26 mm Außendurchmesser und 8 mm Breite. Die gesamte radiale Dicke der Ringe, Kugeln und des Käfigs berechnet sich einfach: (26 - 10) / 2 = 8 mm. Die Breite von 8 mm wird in Richtung der Achse gemessen und ergibt die minimale Tiefe der Aufnahme.
Anschluss:
Das Lager hat keine Stromversorgung, keine Pins und keine Logikpegel. Es wird nur mechanisch montiert, zwischen einer 10-mm-Welle und einer 26-mm-Aufnahme. Die Tabelle zeigt, welches Element des Lagers mit welchem Teil der Baugruppe in Berührung kommt.
| Produktpin | Wird verbunden mit | Funktion |
|---|---|---|
| Innenring, Durchmesser 10 mm | Die 10-mm-Welle | Dreht sich zusammen mit der Welle und überträgt die Last auf die Kugeln. |
| Außenring, Durchmesser 26 mm | Die 26-mm-Aufnahme im Gehäuse oder im Halter | Bleibt fest in der Aufnahme und nimmt die Last von den Kugeln auf. |
| Metalldeckscheibe Z | Wird mit nichts verbunden | Hält das Schmiermittel zurück und hält einen Teil der Verunreinigungen ab. |
| Breite 8 mm | Tiefe der Aufnahme und Länge des Wellenabschnitts | Die Aufnahme muss mindestens 8 mm tief sein, damit das Lager vollständig darin sitzt. |
Einstellung:
Das Lager hat keine Taster, Potentiometer, Jumper, Schalter, LEDs oder Anzeige, also gibt es nichts einzustellen. Vorbereitung und Montage erfolgen in den folgenden Schritten.
Prüfen Sie mit einer Schieblehre, ob die Welle 10 mm und die Aufnahme 26 mm misst. Ist das Lager zu fest, blockiert die Drehung, und ist es zu locker, entsteht Spiel und das Lager nutzt sich schnell ab.
Reinigen Sie Welle und Aufnahme von Spänen, Staub und Lackresten. Jedes Teilchen, das zwischen die Kugeln und die Laufbahnen gelangt, beschädigt das Lager bereits bei den ersten Umdrehungen.
Nehmen Sie das Lager erst bei der Montage aus der Verpackung. Waschen Sie das Schmiermittel nicht aus und bauen Sie die Deckscheibe nicht ab, da das Lager so verwendet wird, wie es ist.
Pressen Sie das Lager gerade ein, ohne es zu verkanten. Die Kraft wird auf den Ring aufgebracht, der in seinem Sitz festgehalten wird: auf den Innenring, wenn es auf die Welle geht, auf den Außenring, wenn es in die Aufnahme geht. Drücken Sie niemals auf den gegenüberliegenden Ring, denn dann würde die Kraft durch die Kugeln laufen und Spuren auf den Laufbahnen hinterlassen. Verwenden Sie einen Dorn, der nur auf dem richtigen Ring aufliegt, und vermeiden Sie direkte Schläge mit dem Hammer.
Drehen Sie die Welle mit der Hand. Die Drehung muss gleichmäßig sein, ohne Blockieren, ohne Reibegeräusch und ohne radiales Spiel.
Anwendungsbeispiel:
Nehmen wir an, Sie möchten die 10-mm-Welle einer Führungsrolle am Ende eines Mechanismus mit einem kleinen Motor lagern. Fertigen Sie im Halter eine Aufnahme mit 26 mm Durchmesser und mindestens 8 mm Tiefe, und lassen Sie auf der Welle einen freien Abschnitt von mindestens 8 mm für das Lager.
Setzen Sie das Lager in die Aufnahme ein, indem Sie mit einem passenden Dorn auf den Außenring drücken, bis es auf dem Grund der Aufnahme sitzt. Führen Sie dann die Welle gerade durch den Innenring, ohne Schläge.
Sichern Sie das Lager in Achsrichtung mit einem Sicherungsring oder einer Schulter in der Aufnahme, damit es sich während des Betriebs nicht seitlich verschiebt.
Drehen Sie die Rolle mit der Hand und starten Sie dann den Motor mit niedriger Drehzahl. Wenn die Drehung gleichmäßig läuft und sich das Lager nicht erwärmt, ist die Montage korrekt, und Sie können die Drehzahl schrittweise auf den Betriebswert erhöhen.
Häufige Probleme:
Das Lager dreht schwer oder blockiert. Die übliche Ursache ist eine zu dicke Welle oder eine zu enge Aufnahme, eine Kraft auf dem falschen Ring oder ein Teilchen zwischen den Kugeln. Prüfen Sie die Abmessungen, bauen Sie das Lager aus und reinigen Sie die Teile. Wurde das Lager geschlagen, ersetzen Sie es.
Das Lager gibt ein Schleifgeräusch ab. Die Ursache kann Schmutz, fehlendes Schmiermittel oder bei der Montage beschädigte Laufbahnen sein. Wenn das Geräusch nach der Reinigung der Baugruppe bestehen bleibt, ersetzen Sie das Lager.
Die Welle hat Spiel im Lager. Die Ursache ist eine Welle, die dünner als 10 mm ist, oder eine Aufnahme, die breiter als 26 mm ist. Verwenden Sie eine Welle oder eine Aufnahme mit der richtigen Abmessung oder bringen Sie eine Befestigung an, die das Spiel beseitigt.
Der Außenring dreht sich in der Aufnahme. Die Aufnahme ist zu groß oder das Lager ist nicht fixiert. Fertigen Sie die Aufnahme wieder auf 26 mm an oder sichern Sie den Außenring mit einem Sicherungsring oder mit einem für Lager geeigneten Klebstoff.
Das Lager erwärmt sich im Betrieb. Mögliche Ursachen sind eine zu hohe Drehzahl oder Last, eine zu stramme Montage oder fehlendes Schmiermittel. Reduzieren Sie die Drehzahl oder die Last und prüfen Sie den Presssitz.
Grenzen und Tipps:
Das Lager 6000Z eignet sich für kleine und mittlere Radiallasten sowie für kleine Axiallasten. Hat die Baugruppe eine große Axialkraft, wählen Sie ein Lager, das für diese Art der Last geeignet ist.
Die Metalldeckscheibe Z dichtet nicht vollständig ab, daher ist das Lager nicht geeignet für Orte, die Wasser, Flüssigkeitsstrahl oder große Mengen feinen Staubs ausgesetzt sind. In solchen Fällen verwenden Sie ein Lager mit Dichtung oder schützen die Baugruppe mit einem Gehäuse.
Für eine längere Lebensdauer halten Sie das Lager sauber, vermeiden Sie Schläge und überschreiten Sie nicht die für Ihre Anwendung vorgesehene Drehzahl und Last. Das Lager kann paarweise an beiden Enden einer Welle eingesetzt werden, für eine stabilere Führung.
