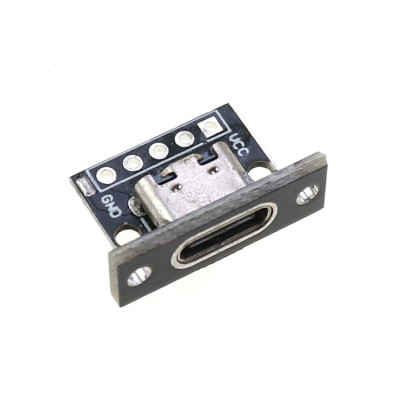

Modulo Type-C a pin, da pannello, alimentazione e dati, USB 3.1
Modulo da pannello per il collegamento di una connessione USB-C a connettori a pin, ideale per progetti industriali e contenitori personalizzati. Fornisce trasferimento dati e alimentazione tramite USB 3.1, include un connettore USB-C femmina, pin dedicati per VCC, D-, D+, CC e GND, e il PCB presenta fori di montaggio frontali da 16 mm per un'installazione a pannello rapida e stabile.
Spedito entro giovedì 22 ottobre
Acquistando questo prodotto guadagni 0,58 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il modulo Type-C a pin con montaggio su pannello porta una presa USB-C femmina a una fila di pin, così la connessione USB può essere portata facilmente verso schede, cavi o circuiti personalizzati. Oltre alla linea di alimentazione, il modulo porta sui pin anche le linee dati, quindi è adatto per case personalizzati, apparecchiature industriali, pannelli frontali e progetti in cui la porta USB-C deve essere accessibile dall’esterno.
Il modulo offre una presa USB-C femmina, di tipo THT, e cinque pin contrassegnati VCC, D-, D+, CC e GND. La scheda non contiene circuiti attivi, ma si limita a portare i segnali della presa ai pin.
Tra le caratteristiche principali figurano la presa USB-C femmina, la linguetta frontale con due fori di montaggio, cinque pad per pin o fili, le serigrafie VCC e GND sulla scheda e due fori di fissaggio agli angoli del PCB. Il modulo non ha alimentazione propria; la tensione proviene dalla sorgente o dal dispositivo collegato alla presa USB-C.
Attraverso le linee D+ e D-, il modulo può essere utilizzato con schede e microcontrollori dotati di interfaccia USB nativa, come ESP32-S2, ESP32-S3, STM32 o Raspberry Pi Pico, ma anche per la semplice alimentazione di un circuito da un caricatore o da un powerbank USB-C.
Specifiche:
Presa: Tipo B, USB-C, Femmina
Standard USB: 2.0
Distanza tra i fori di montaggio: 16 mm
Pin: VCC, D-, D+, CC, GND
Layout:
| Elemento | Funzione |
|---|---|
| Presa USB-C femmina | Connettore per il cavo o il dispositivo USB-C, accessibile tramite la linguetta frontale. |
| Linguetta frontale | Parte del PCB che si fissa al pannello e circonda l’apertura della presa. |
| Fori di montaggio della linguetta | Due fori distanziati di 16 mm, usati per fissare il modulo al pannello. |
| Pad VCC, D-, D+, CC, GND | Cinque fori per saldare i pin o i fili. Il pad VCC ha forma quadrata. |
| Marcature VCC e GND | Indicano le estremità della fila di pin, VCC dal lato del pad quadrato e GND dal lato opposto. |
| Fori di fissaggio del PCB | Due fori negli angoli della scheda, per un fissaggio aggiuntivo. |
Pinout:
| Connettore | Pin | Funzione |
|---|---|---|
| Pad dei pin | VCC | Tensione di alimentazione, linea VBUS della presa USB-C |
| Pad dei pin | D- | Linea dati negativa |
| Pad dei pin | D+ | Linea dati positiva |
| Pad dei pin | CC | Canale di configurazione, usato per rilevare il collegamento e il ruolo dei dispositivi |
| Pad dei pin | GND | Massa |
Utilizzo:
Saldare sui pad una fila di pin o fili, quindi fissare il modulo al pannello con viti attraverso i due fori della linguetta frontale, distanziati di 16 mm.
Collegare i pin VCC e GND al circuito alimentato, rispettando la polarità e identificando correttamente il pin VCC grazie al pad quadrato e alla marcatura sulla scheda.
Non collegare direttamente il pin VCC a circuiti o ingressi progettati per 3.3 V, poiché su una porta USB standard la tensione su VCC è di 5 V.
Per il trasferimento dati, collegare D+ e D- ai pin corrispondenti della scheda con USB nativo, con fili corti e con massa comune tramite GND. Sulla scheda sono portate all’esterno solo le linee D+ e D-, e il trasferimento dati avviene su queste linee.
Se alimentate il modulo da una sorgente con presa USB-C e cavo USB-C a USB-C, collegate tra il pin CC e GND una resistenza da 5.1 kOhm, poiché molte sorgenti forniscono tensione solo dopo aver rilevato questa resistenza. Con un cavo USB-A a USB-C la resistenza non è necessaria.
Non superate la corrente ammessa dalla presa, dai fili e dai pad utilizzati, e per correnti elevate usate fili con sezione adeguata.
Dopo la saldatura, verificate con un multimetro che non ci siano cortocircuiti tra VCC e GND, prima di collegare una sorgente di alimentazione.
