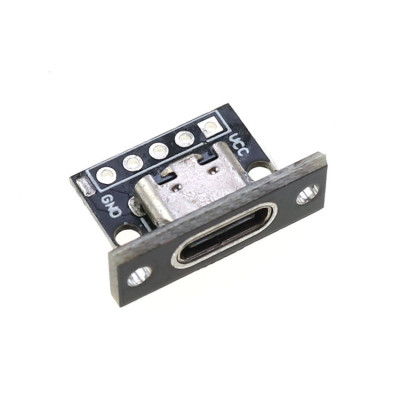

Type-C-Modul mit Pins, für die Frontplatte, Strom und Daten, USB 3.1
Dieses Modul für die Panelmontage ermöglicht die Verbindung eines USB-C-Anschlusses mit Stiftleisten und eignet sich ideal für Industrieprojekte und kundenspezifische Gehäuse. Es bietet Datenübertragung und Stromversorgung über USB 3.1, verfügt über eine USB-C-Buchse, dedizierte Pins für VCC, D-, D+, CC und GND sowie 16-mm-Bohrungen an der Vorderseite für eine schnelle und stabile Panelmontage.
Shipping by Donnerstag 22 Oktober
Mit dem Kauf dieses Produkts erhalten Sie 0,58 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das Type-C-Modul mit Stiftleisten- und Panelmontage bringt eine USB-C-Buchse (weiblich) auf eine Reihe von Pins, sodass die USB-Verbindung leicht zu Platinen, Kabeln oder eigenen Schaltungen geführt werden kann. Neben der Spannungsleitung führt das Modul auch die Datenleitungen heraus und eignet sich daher für kundenspezifische Gehäuse, Industrieanlagen, Frontpanels und Projekte, bei denen der USB-C-Port von außen zugänglich sein muss.
Das Modul bietet eine USB-C-Buchse, THT-Ausführung, sowie fünf Pins mit den Bezeichnungen VCC, D-, D+, CC und GND. Die Platine enthält keine aktiven Schaltungen, sie führt lediglich die Signale der Buchse zu den Pins.
Zu den wichtigsten Merkmalen zählen die USB-C-Buchse, die Frontlasche mit zwei Montagerlöchern, fünf Pads für Pins oder Drähte, die auf der Platine aufgedruckten Markierungen VCC und GND sowie zwei Befestigungsbohrungen in den Ecken der PCB. Das Modul hat keine eigene Stromversorgung; die Spannung stammt von der Quelle oder vom an die USB-C-Buchse angeschlossenen Gerät.
Über die Leitungen D+ und D- kann das Modul mit Platinen und Mikrocontrollern verwendet werden, die über eine native USB-Schnittstelle verfügen, wie ESP32-S2, ESP32-S3, STM32 oder Raspberry Pi Pico, aber auch zur einfachen Versorgung einer Schaltung über ein USB-C-Ladegerät oder eine Powerbank.
Spezifikationen:
Buchse: Typ B, USB-C, weiblich
USB-Standard: 2.0
Abstand zwischen den Montagebohrungen: 16 mm
Pins: VCC, D-, D+, CC, GND
Layout:
| Element | Funktion |
|---|---|
| USB-C-Buchse (weiblich) | Stecker für das USB-C-Kabel oder -Gerät, zugänglich über die Frontlasche. |
| Frontlasche | Teil der PCB, der am Panel befestigt wird und die Öffnung der Buchse umgibt. |
| Montagebohrungen der Frontlasche | Zwei Bohrungen im Abstand von 16 mm, zur Befestigung des Moduls am Panel. |
| VCC, D-, D+, CC, GND-Pads | Fünf Löcher zum Anlöten von Pins oder Drähten. Das VCC-Pad hat eine quadratische Form. |
| VCC- und GND-Markierungen | Zeigen die Enden der Pinreihe an, VCC auf der Seite des quadratischen Pads und GND auf der gegenüberliegenden Seite. |
| Befestigungsbohrungen der PCB | Zwei Bohrungen in den Ecken der Platine für zusätzliche Befestigung. |
Pinbelegung:
| Connector | Pin | Funktion |
|---|---|---|
| Pin-Pads | VCC | Versorgungsspannung, die VBUS-Leitung der USB-C-Buchse |
| Pin-Pads | D- | Negative Datenleitung |
| Pin-Pads | D+ | Positive Datenleitung |
| Pin-Pads | CC | Configuration Channel, verwendet zur Erkennung der Verbindung und der Geräte-Rolle |
| Pin-Pads | GND | Masse |
Verwendung:
Löten Sie eine Reihe von Pins oder Drähten auf die Pads, und befestigen Sie das Modul anschließend mit Schrauben durch die beiden Bohrungen der Frontlasche am Panel, die 16 mm voneinander entfernt sind.
Verbinden Sie die Pins VCC und GND mit dem versorgten Schaltkreis, achten Sie auf die Polarität und identifizieren Sie den VCC-Pin korrekt anhand des quadratischen Pads und der Markierung auf der Platine.
Schließen Sie den VCC-Pin nicht direkt an Schaltungen oder Eingänge an, die für 3,3 V ausgelegt sind, da an einem Standard-USB-Port die Spannung an VCC 5 V beträgt.
Für die Datenübertragung verbinden Sie D+ und D- mit den entsprechenden Pins der Platine mit nativem USB, mit kurzen Leitungen und gemeinsamer Masse über GND. Auf der Platine sind nur die Leitungen D+ und D- herausgeführt, und die Datenübertragung erfolgt über diese Leitungen.
Wenn Sie das Modul von einer Quelle mit USB-C-Buchse und USB-C-zu-USB-C-Kabel versorgen, verbinden Sie zwischen dem Pin CC und GND einen 5,1-kOhm-Widerstand, da viele Quellen erst dann Spannung liefern, wenn sie diesen Widerstand erkennen. Bei einem USB-A-zu-USB-C-Kabel ist der Widerstand nicht erforderlich.
Überschreiten Sie nicht den zulässigen Strom der Buchse, der verwendeten Drähte und Pads, und verwenden Sie für hohe Ströme Drähte mit geeigneter Querschnittsfläche.
Prüfen Sie nach dem Löten mit einem Multimeter, dass keine Kurzschlüsse zwischen VCC und GND vorhanden sind, bevor Sie eine Stromquelle anschließen.
