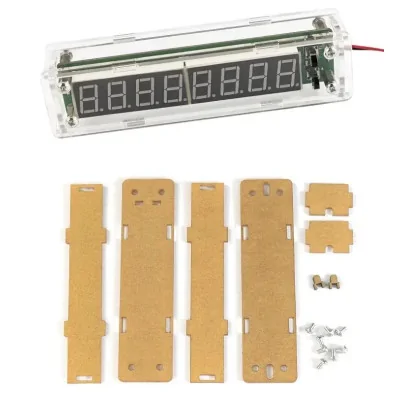

Modulo Tester Frequenza RF, 0,1MHz-1200MHz, display LED, PLJ-8LED-H, 9-15V
Frequenzimetro digitale compatto per la misurazione e la visualizzazione rapida della frequenza del segnale RF, ideale per testare trasmettitori e apparecchiature di comunicazione. Copre la gamma 0,1 MHz-1200 MHz con selezione automatica tra basso e alto, display a LED rossi a 8 cifre con luminosità regolabile, riferimento stabile VC-TCXO per misurazioni precise, alimentatore da 9-15 V e custodia in acrilico inclusi.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Questo frequenzimetro digitale è uno strumento di misura compatto, preciso e facile da usare, progettato per misurare le frequenze dei segnali elettrici e radio su un ampio intervallo. È ideale per visualizzare la frequenza dei trasmettitori, verificare le apparecchiature di comunicazione e effettuare misurazioni convenzionali di frequenza, rappresentando una scelta ottima per gli appassionati di radio, elettronica e applicazioni RF.
Il modulo è basato sul microcontrollore PIC16F648A e utilizza un oscillatore di riferimento VC-TCXO da 13.000 MHz, con stabilità di ±2,5 ppm, per misurazioni sicure e affidabili. Dispone di un display digitale con 8 cifre LED rosse ad alta luminosità, con 8 livelli di regolazione, così i valori possono essere letti facilmente in diverse condizioni di illuminazione. Grazie alla selezione automatica del canale, alla possibilità di impostare l'IF e ai tempi di aggiornamento configurabili, questo frequenzimetro offre un'alta flessibilità nell'uso e risultati precisi sia sul canale Low che sul canale High.
La costruzione compatta, il basso consumo e la compatibilità con alimentazioni tra 9 e 15 VDC lo rendono adatto per l'integrazione in vari progetti o banchi di prova. L'involucro in plastica incluso aiuta a proteggere il modulo, mentre l'accesso semplice alle funzioni tramite i pulsanti SET e UP permette una rapida configurazione dei parametri di lavoro.
Il modulo viene fornito con l'involucro in acrilico.
Specifiche:
Tensione di funzionamento: 9 - 15 VDC
Microcontrollore: PIC16F648A
Oscillatore di riferimento: 13.000 MHz VC-TCXO, pacchetto 5032, stabilità ±2,5 ppm
Gate time: 0,01 s / 0,1 s / 1,0 s
Intervallo di misura canale Low: 0,1 MHz - 60 MHz
Precisione canale Low: ±100 Hz a 0,01 s, ±10 Hz a 0,1 s, ±1 Hz a 1,0 s
Sensibilità canale Low: 0,1 - 60 MHz, > 60 mVPP
Intervallo di misura canale High: 20 MHz - 2,4 GHz con divisione per 64
Precisione canale High: ±6400 Hz a 0,01 s, ±640 Hz a 0,1 s, ±64 Hz a 1,0 s
Sensibilità canale High: 20 - 30 MHz, > 100 mVPP
Sensibilità canale High: 30 - 60 MHz, > 50 mVPP
Selezione automatica canale: soglia approssimativa 60 MHz
Impostazioni IF: Dual-IF indipendente, 0 - 99,9999 MHz, passo 100 Hz, modalità incremento/decremento
Protezione: protezione contro inversione di polarità
Consumo corrente: < 160 mA a 12V, luminosità massima
Display: 8 cifre LED rosse, 0,56 pollici, 8 livelli di luminosità
Dimensioni: 125,5 x 25,5 x 21,5 mm
Utilizzo:
L'alimentazione del modulo avviene tramite il connettore DC IN con una tensione compresa tra 9 e 15 VDC, rispettando la polarità. Dopo il collegamento della fonte, il dispositivo si accende automaticamente. Il segnale RF da misurare va applicato all'ingresso RF IN, utilizzando i cavi inclusi nella confezione. Per un funzionamento corretto, l'ampiezza del segnale deve superare le soglie di sensibilità corrispondenti alla gamma di frequenza utilizzata.
Il pulsante SET è usato per navigare tra le modalità di configurazione, come gate time, selezione canale, impostazioni IF e luminosità. Il pulsante UP permette di modificare i valori nel menu selezionato. Per frequenze sotto i 60 MHz si consiglia il canale Low, mentre per frequenze superiori ai 60 MHz il canale High. In modalità Auto, il dispositivo seleziona il canale in base alla frequenza rilevata. Vicino alla soglia di 60 MHz, soprattutto per segnali con bassa ampiezza, si raccomanda la selezione manuale del canale High per risultati più stabili.
Per la massima precisione si consiglia di usare il gate time di 1,0 s. Per regolazioni rapide o monitoraggio dinamico, possono essere usati tempi di 0,01 s o 0,1 s. L'involucro deve essere montato correttamente per proteggere il modulo ed evitare danni alla scheda.
Tabella Pulsanti:
| Pulsante | Funzione |
|---|---|
| SET | Permette di navigare tra le modalità di impostazione come gate time, selezione canale, impostazioni IF e luminosità |
| SET pressione lunga | Salva le impostazioni o entra nel sottomenu, a seconda della modalità attiva |
| UP | Modifica il valore selezionato, aumenta il gate time, cambia canale, regola il valore IF o aumenta la luminosità |
Selezione del canale:
Canale Low: per frequenze sotto i 60 MHz
Canale High: per frequenze sopra i 20 MHz (consigliato per segnali oltre 60 MHz)
Canale Auto: selezione automatica basata sulla frequenza rilevata (soglia ~60 MHz)
Attenzione! Per segnali vicino alla soglia di 60 MHz, se l'ampiezza è bassa, selezionare manualmente il canale High per garantire misurazioni corrette.
Consigli per l'uso:
Per la massima precisione, utilizzare il gate time di 1,0 s.
Per un monitoraggio rapido o regolazioni, utilizzare gate time di 0,01 o 0,1 s.
L'involucro in plastica protegge il modulo, assicurarsi che sia assemblato correttamente per evitare danni alla scheda PCB esposta.
Contenuto della confezione:
1 x Modulo frequenzimetro
2 x Cavo di collegamento
1 x Involucro in plastica non assemblato
