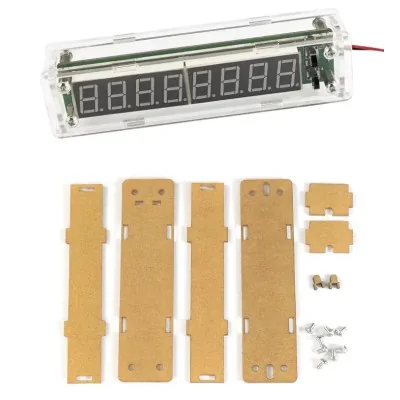

Frequenztester-Modul RF, 0,1 MHz-1200 MHz, LED-Anzeige, PLJ-8LED-H, 9-15V
Kompaktes digitales Frequenzmessgerät zur schnellen Messung und Anzeige von HF-Signalfrequenzen, ideal zum Testen von Sendern und Kommunikationsgeräten. Frequenzbereich: 0,1 MHz–1200 MHz mit automatischer Auswahl von „Niedrig“ und „Hoch“. 8-stellige rote LED-Anzeige mit einstellbarer Helligkeit. Stabile VC-TCXO-Referenz für präzise Messungen. Inklusive 9–15-V-Netzteil und Acrylgehäuse.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Dieses digitale Frequenzmessgerät ist ein kompaktes, präzises und einfach zu bedienendes Messinstrument, das für die Messung der Frequenzen elektrischer und Funksignale in einem breiten Bereich entwickelt wurde. Es ist ideal zur Anzeige der Frequenz von Sendern, zur Überprüfung von Kommunikationsgeräten und zur Durchführung konventioneller Frequenzmessungen und stellt eine sehr gute Wahl für Funk-, Elektronik- und HF-Enthusiasten dar.
Das Modul basiert auf dem Mikrocontroller PIC16F648A und verwendet einen 13,000 MHz VC-TCXO-Referenzoszillator mit einer Stabilität von ±2,5 ppm für sichere und zuverlässige Messungen. Es verfügt über eine digitale Anzeige mit 8 hochintensiven roten LED-Ziffern und 8 einstellbaren Helligkeitsstufen, so dass die Werte unter verschiedenen Lichtbedingungen leicht abgelesen werden können. Dank automatischer Kanalauswahl, der Möglichkeit der IF-Einstellung und konfigurierbaren Aktualisierungszeiten bietet dieses Frequenzmessgerät hohe Flexibilität bei der Nutzung und präzise Ergebnisse sowohl auf dem Low- als auch auf dem High-Kanal.
Die kompakte Bauweise, der geringe Verbrauch und die Kompatibilität mit einer Versorgungsspannung von 9 bis 15 VDC machen es geeignet für die Integration in verschiedene Projekte oder Prüfstände. Das mitgelieferte Kunststoffgehäuse schützt das Modul, und der einfache Zugriff auf die Funktionen über die Tasten SET und UP ermöglicht eine schnelle Konfiguration der Arbeitsparameter.
Das Modul wird mit einem Acrylgehäuse geliefert.
Spezifikationen:
Betriebsspannung: 9 - 15 VDC
Mikrocontroller: PIC16F648A
Referenzoszillator: 13.000 MHz VC-TCXO, Gehäuse 5032, Stabilität ±2,5 ppm
Gate-Zeit: 0,01 s / 0,1 s / 1,0 s
Messbereich Low-Kanal: 0,1 MHz - 60 MHz
Genauigkeit Low-Kanal: ±100 Hz bei 0,01 s, ±10 Hz bei 0,1 s, ±1 Hz bei 1,0 s
Empfindlichkeit Low-Kanal: 0,1 - 60 MHz, > 60 mVPP
Messbereich High-Kanal: 20 MHz - 2,4 GHz mit Teilung durch 64
Genauigkeit High-Kanal: ±6400 Hz bei 0,01 s, ±640 Hz bei 0,1 s, ±64 Hz bei 1,0 s
Empfindlichkeit High-Kanal: 20 - 30 MHz, > 100 mVPP
Empfindlichkeit High-Kanal: 30 - 60 MHz, > 50 mVPP
Automatische Kanalauswahl: Schwelle ca. 60 MHz
IF-Einstellungen: Dual-IF unabhängig, 0 - 99,9999 MHz, Schrittweite 100 Hz, Steigerungs-/Verringerungsmodus
Schutz: Verpolungsschutz
Stromverbrauch: < 160 mA bei 12V, maximale Helligkeit
Anzeige: 8-stellige rote LED, 0,56 Zoll, 8 Helligkeitsstufen
Abmessungen: 125,5 x 25,5 x 21,5 mm
Anwendung:
Die Stromversorgung des Moduls erfolgt über den DC IN-Anschluss mit einer Spannung zwischen 9 und 15 VDC unter Beachtung der Polarität. Nach Anschluss der Stromquelle startet das Gerät automatisch. Das zu messende HF-Signal wird am Eingang RF IN angelegt, wobei die im Lieferumfang enthaltenen Kabel verwendet werden. Für einen ordnungsgemäßen Betrieb muss die Signalstärke die entsprechenden Empfindlichkeitsschwellen des verwendeten Frequenzbereiches überschreiten.
Die Taste SET wird zur Navigation durch die Einstellungsmodi wie Gate-Zeit, Kanalauswahl, IF-Einstellungen und Helligkeit verwendet. Die Taste UP erlaubt die Änderung der Werte im ausgewählten Menü. Für Frequenzen unter 60 MHz wird der Low-Kanal empfohlen, für Frequenzen über 60 MHz der High-Kanal. Im Automatikmodus wählt das Gerät den Kanal entsprechend der detektierten Frequenz. In der Nähe der Schwelle von 60 MHz, insbesondere bei Signalen mit geringer Amplitude, wird empfohlen, den High-Kanal manuell auszuwählen, um stabilere Ergebnisse zu erzielen.
Für maximale Genauigkeit wird die Verwendung der Gate-Zeit von 1,0 s empfohlen. Für schnelle Einstellungen oder dynamische Überwachung können die Zeiten 0,01 s oder 0,1 s verwendet werden. Das Gehäuse muss korrekt montiert werden, um das Modul zu schützen und eine Beschädigung der Platine zu vermeiden.
Tastentabelle:
| Taste | Funktion |
|---|---|
| SET | Navigiert durch Einstellungsmodi wie Gate-Zeit, Kanalauswahl, IF-Einstellungen und Helligkeit |
| Langer Druck auf SET | Speichert die Einstellungen oder öffnet das Untermenü, abhängig vom aktiven Modus |
| UP | Ändert den ausgewählten Wert, erhöht die Gate-Zeit, wechselt den Kanal, stellt den IF-Wert ein oder erhöht die Helligkeit |
Kanalauswahl:
Low-Kanal: für Frequenzen unter 60 MHz
High-Kanal: für Frequenzen über 20 MHz (empfohlen für Signale über 60 MHz)
Auto-Kanal: automatische Auswahl basierend auf der detektierten Frequenz (Schwelle ~60 MHz)
Achtung! Für Signale in der Nähe der 60 MHz-Schwelle, wenn die Amplitude gering ist, wählen Sie manuell den High-Kanal, um korrekte Messungen sicherzustellen.
Empfehlungen zur Nutzung:
Für maximale Genauigkeit verwenden Sie die Gate-Zeit von 1,0 s.
Für schnelle Verfolgung oder Einstellungen verwenden Sie die Gate-Zeiten 0,01 oder 0,1 s.
Das Kunststoffgehäuse bietet Schutz für das Modul, stellen Sie sicher, dass es korrekt montiert ist, um Beschädigungen der freiliegenden Leiterplatte zu vermeiden.
Lieferumfang:
1 x Frequenzmessmodul
2 x Anschlusskabel
1 x Unmontiertes Kunststoffgehäuse
