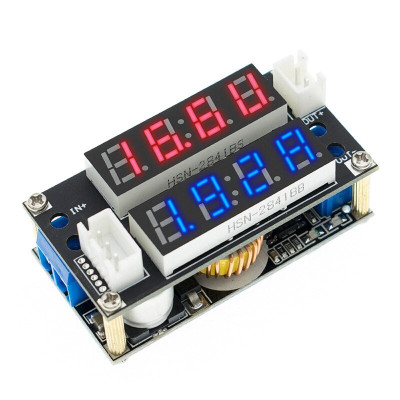

Modulo di riduzione della tensione, XL4015, 5-30 V a 0,8-29 V, 5 A, CC-CV
Convertitore buck con XL4015 per alimentatori regolabili e ricarica di batterie, offre modalità CC-CV con regolazione fine di tensione e corrente tramite potenziometri multigiro, ingresso 5-30 V e uscita 0,8-29 V, fino a 5 A con raffreddamento, include display integrati di tensione e corrente, alta efficienza per applicazioni LED, fai-da-te e automazione.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modulo di abbassamento tensione con XL4015 con tensione e corrente costanti regolabili tramite i relativi potenziometri multigiro. La differenza di tensione tra ingresso e uscita è di almeno 0,2 V CC.
Il modulo dispone di due display per tensione e corrente. A seconda del lotto, il loro colore può essere diverso o meno.
Il modulo è dotato di un'interfaccia seriale TTL collegata all'integrato STM8S003F3 che controlla il display e, in teoria, c'è la possibilità di leggere le informazioni relative alla tensione e alla corrente che vengono visualizzate, ma, almeno per il momento, questo la funzione non è stata ancora testata e non garantiamo il successo nell'utilizzo della porta seriale.
La porta a 2 pin non viene utilizzata.
Il modulo può essere utilizzato per la ricarica di accumulatori grazie alle funzioni CC e CV nonché per applicazioni dove è necessaria un'alimentazione di corrente costante (ad esempio strip LED).
La corrente massima in uscita è 5A, ma non dovrebbe superare i 3A in spazi ventilati o 1,5A, valore con il quale funziona senza problemi a lungo termine.
Quando il modulo entra in modalità DC, la tensione diminuisce e il display mostrerà un valore di tensione instabile, il che è normale considerando il fatto che in modalità DC emette un'onda variabile.
Per regolare con precisione la corrente si consiglia di portarla ad un valore piccolo, cortocircuitando l'uscita e regolando la corrente al valore desiderato. Prestare però attenzione alla temperatura del modulo e cercare di cortocircuitare l'uscita nel più breve tempo possibile.
La precisione della tensione visualizzata è inferiore a quella indicata nelle specifiche considerando il fatto che utilizza un DAC a 10 bit che, sommato alle tolleranze degli altri componenti, non riesce a fornire una precisione dello 0,1%. Se è necessario impostare valori precisi utilizzare un multimetro.
Specifiche:
Tensione di alimentazione: 5 - 30 V CC
Tensione di uscita: 0,8 - 29 V CC
Corrente di uscita: massimo 3 A senza raffreddamento, massimo 5 A con raffreddamento forzato
Precisione display: 0,1% (valore dichiarato, in pratica la precisione è inferiore)
Frequenza: 180KHz
Ondulazione in uscita: <50mV
Efficienza: tra 85 e 95%
Dimensioni mm: 52 x 27 x 21 mm
* Verificare la correttezza del collegamento (polarità, ingresso e uscita) prima di dare tensione per evitare di danneggiarlo.
- tensione
- ANNO DOMINI
- Tensione di alimentazione
- 5
- Tensione massima di ingresso
- 30
- Tensione minima di uscita
- 1
- Tensione di uscita massima
- 29
- Tipo di origine
- scendere
- Adeguamento attuale
- SÌ
- Regolazione della tensione
- SÌ
- Tipo di regolazione
- Variabile
- Corrente di uscita massima
- 5
