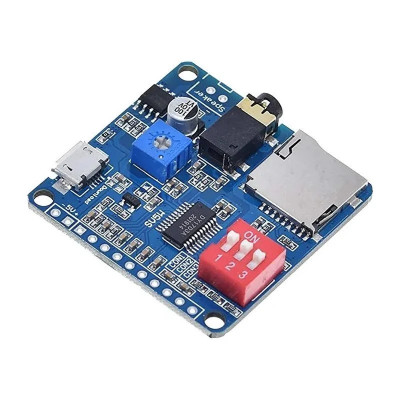

Modulo di riproduzione audio, Riproduzione, con amplificatore da 5 W, memoria da 8 M, UART, DY-SV5W, scheda SD
Modulo di riproduzione audio intelligente per progetti e automazione, con amplificatore in classe D da 5 W in grado di alimentare direttamente un altoparlante da 4 ohm e 3-5 W. Riproduce file MP3 e WAV da memoria Flash da 8 MB o scheda SD, facilmente controllabile tramite UART, I/O o un singolo cavo. Consente aggiornamenti rapidi dei file tramite Micro USB e offre 3.5mm.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il modulo di riproduzione vocale intelligente, DY-SV5W, sviluppato per integrare funzioni come l'attivazione di sottosezioni I/O, il controllo della porta seriale UART e il controllo del bus seriale singolo a UNA linea. Include un amplificatore integrato di Classe D da 5 W e può pilotare direttamente altoparlanti da 4 ohm con 3-5 W. Supporta i formati MP3 e WAV e viene fornito con 64Bbit (8Mbyte) di memoria Flash e supporto per scheda SD.
Il modulo consente l'aggiornamento dei file audio tramite USB e include un'interfaccia audio da 3,5 mm, un'interfaccia di download Micro USB e un modulo pulsanti.
L'altoparlante può essere incollato direttamente al legno oppure può essere collegato, se precedentemente è stato montato un connettore XH2.54 femmina, direttamente tramite la spina.
Specifiche:
Tensione di alimentazione: 5 V CC
Formati supportati: MP3 e WAV
Frequenza di campionamento: 8/11.025/12/16/22.05/24/32/44.1/48 KHz
Uscita DAC: 24 bit, SNR 85 dB
Memoria Flash: 64Bbit (8Mbyte)
Controllo seriale UART: riproduzione, pausa, selezione brani (fino a 65535), controllo volume
Trigger I/O: 8 porte I/O per 8 brani o combinazioni per 255 brani
Controllo su una riga: riproduzione, pausa, selezione, controllo del volume
Modalità di lavoro: 7 modalità configurabili tramite 3 I/O
Amplificatore: 5W Classe D, per altoparlanti 4ohm 3-5W
Temperatura operativa: -20 ℃ ~ 85 ℃
Umidità: 0 %-95% di umidità relativa
Dimensioni: 35 x 35 x 4,5 mm
Istruzioni:
1. Collegare l'altoparlante da 4ohm 3-5W al modulo.
2. Collegare il modulo all'alimentazione da 5 V CC.
3. Caricare i file audio desiderati utilizzando il cavo Micro USB.
4. Utilizzare la porta UART o I/O per controllare le funzioni di riproduzione.
Le modalità INDIPENDENTE funzionano solo se il nome dei file mp3 è come nella tabella seguente (00001.mp3, 00002.mp3, samd).
Alimentare tramite il GND vicino all'alimentatore, NON il GND relativo ai pulsanti. Il GND dei pulsanti non ha percorsi pensati per far fronte ai 5W di potenza erogati all'amplificatore.
I pulsanti hanno uno stato predefinito pari a 1 (Alto). Mettendoli a massa (GND), lo stato del pulsante passa a 0 (Low). Quindi, nelle tabelle sottostanti, 0 corrisponde al collegamento del pulsante a GND.
