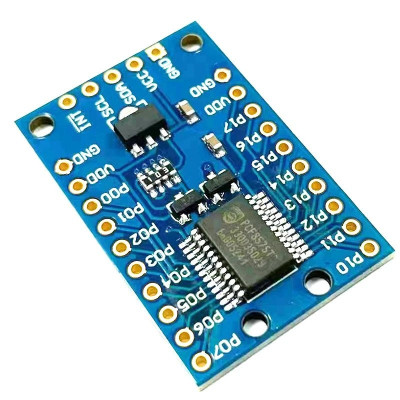

Modulo di espansione porta IO, PCF8575, I2C, 16 porte, 2.5-5.5V
Espandi rapidamente gli I/O del tuo microcontrollore con 16 porte controllate tramite I2C utilizzando solo i pin SDA e SCL. Funziona a 2.5-5.5V ed è compatibile con schede a 3,3 V o 5 V grazie al convertitore di livello integrato. Ogni pin può essere impostato indipendentemente come ingresso o uscita e il pin di interrupt open-drain segnala i cambiamenti, ideale per relè, LED, pulsanti e buzzer.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modulo di espansione PCF8575, compatibile con Arduino e altre schede di sviluppo sia su 3,3 che su 5V.
Si tratta di un dispositivo I2C che consente agli utenti di espandere le capacità I/O del microcontrollore con un massimo di 16 porte I/O, utilizzando solo pin I2C.
Funziona con una tensione di 2,5-5,5 V CC e ha una corrente operativa massima di 100 mA.
L'indirizzo I2C è 0x20 (default), che può essere modificato incollando le aree di selezione A1 e A2. Ciascun pin può essere configurato individualmente come ingresso o uscita e include un pin di uscita a drain aperto per gli interrupt quando l'ingresso cambia. È ideale per UNO R3 e altri MCU per il controllo di semplici relè, cicalini, pulsanti e LED.
Sulla scheda è presente un circuito convertitore di livello logico da 3,3 V. Se sulla scheda non sono cortocircuitati VCC e VDD (sul retro), la tensione di riferimento e logica è di 3,3V. Se sono collegati, la tensione logica è uguale alla tensione presente sul pin VCC.
Specifiche:
Tensione di funzionamento: 2,5-5,5 V CC
Interfaccia di comunicazione: I2C
Indirizzo I2C: 0x20 (default), modificabile incollando i pad A1 e A2
Corrente operativa: massimo 100 mA
Numero di porte I/O: 16 porte individuali
Configurazione della porta: ciascun pin configurabile come ingresso o uscita
Uscita di interruzione: drain aperto per interruzioni quando l'ingresso cambia
Livello di spostamento: circuito integrato da 3,3 V. Il livello PCF8575 è 3,3 V o uguale a VCC se il pad VCC-VDD è saldato
Dimensioni mm: 32 x 22 mm
