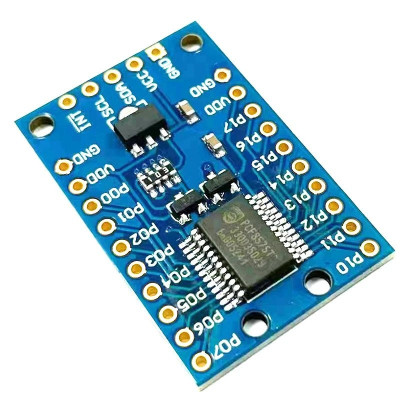

IO-Port-Erweiterungsmodul, PCF8575, I2C, 16 Ports, 2.5-5.5V
Erweitern Sie die I/O-Schnittstelle Ihres Mikrocontrollers schnell und einfach um 16 I2C-gesteuerte Ports, die lediglich SDA und SCL benötigen. Dank des integrierten Pegelwandlers arbeitet er mit 2.5-5.5V und ist mit 3,3-V- oder 5-V-Boards kompatibel. Jeder Pin kann unabhängig als Ein- oder Ausgang konfiguriert werden, und die Signale des Open-Drain-Interrupt-Pins ändern sich – ideal für Relais, LEDs, Taster und Summer.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
PCF8575-Erweiterungsmodul, kompatibel mit Arduino und anderen Entwicklungsboards mit 3,3 und 5 V.
Hierbei handelt es sich um ein I2C-Gerät, mit dem Benutzer die E/A-Funktionen des Mikrocontrollers um bis zu 16 E/A-Ports erweitern können, indem sie nur I2C-Pins verwenden.
Es arbeitet mit einer Spannung von 2,5–5,5 V Gleichstrom und hat einen maximalen Betriebsstrom von 100 mA.
Die I2C-Adresse ist 0x20 (Standard), die durch Einfügen der Auswahlbereiche A1 und A2 geändert werden kann. Jeder Pin kann individuell als Eingang oder Ausgang konfiguriert werden und verfügt über einen Open-Drain-Ausgangspin für Interrupts, wenn sich der Eingang ändert. Es ist ideal für UNO R3 und andere MCUs zur Steuerung einfacher Relais, Summer, Tasten und LEDs.
Auf der Platine befindet sich eine 3,3-V-Logikpegelwandlerschaltung. Wenn auf der Platine VCC und VDD nicht kurzgeschlossen sind (auf der Rückseite), beträgt die Referenz- und Logikspannung 3,3 V. Wenn sie angeschlossen sind, entspricht die Logikspannung der am VCC-Pin anliegenden Spannung.
Spezifikationen:
Arbeitsspannung: 2,5–5,5 V Gleichstrom
Kommunikationsschnittstelle: I2C
I2C-Adresse: 0x20 (Standard), modifizierbar durch Kleben der Pads A1 und A2
Betriebsstrom: Maximal 100 mA
Anzahl der I/O-Ports: 16 einzelne Ports
Portkonfiguration: Jeder Pin kann als Eingang oder Ausgang konfiguriert werden
Interrupt-Ausgang: Open-Drain für Interrupts, wenn sich der Eingang ändert
Schaltpegel: 3,3 V Bordstromkreis. Der PCF8575-Pegel beträgt 3,3 V oder entspricht VCC, wenn das VCC-VDD-Pad verlötet ist
Abmessungen mm: 32 x 22 mm
