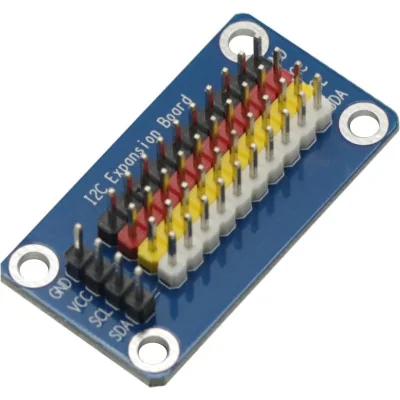

I2C Erweiterungsmodul, 10 Kanäle, 3,3-5V
Kompakter Hub zur Erweiterung des I2C-Busses, ermöglicht den schnellen und ordentlichen Anschluss von bis zu 10 Sensoren oder Modulen an denselben Mikrocontroller. Verteilt die SDA- und SCL-Leitungen parallel auf 10 Ports mit 2,54 mm Pins, arbeitet bei 3,3-5V und ist ideal für Prototyping und Tests mit Arduino, ESP32, ESP8266 oder Raspberry Pi Pico.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das I2C-Erweiterungsmodul ist eine praktische Lösung für Projekte, bei denen mehrere I2C-Sensoren oder -Aktuatoren an einen einzigen Mikrocontroller angeschlossen werden müssen. Es fungiert als kompakter Hub, der die SDA- und SCL-Leitungen auf 10 Ausgangskanäle (verschiedene I2C-Adressen) verteilt und so die Verkabelung und Organisation der Verbindungen deutlich vereinfacht. Es ist ideal für schnelle Entwicklung, Test und Prototyping, besonders in Anwendungen basierend auf Arduino, ESP32, ESP8266, Raspberry Pi Pico oder anderen I2C-kompatiblen Boards.
Das Modul ermöglicht den gleichzeitigen Anschluss von bis zu 10 I2C-Geräten über Standard-2,54-mm-Pins, ohne dass ein direktes Löten oder die Verwendung eines zusätzlichen Breadboards erforderlich ist. Die Betriebsspannung von 3,3 bis 5 V macht es geeignet für eine breite Palette von Embedded-Systemen und Elektronikprojekten. Aufgrund des kompakten Formats und der einfachen Anschlüsse ist dieses Modul sehr nützlich in Automatisierungs-, Überwachungs-, Robotik- und Bildungselektronikprojekten.
Praktisch werden die Eingangssignale parallel an alle 10 Ausgänge weitergeleitet. Das bedeutet, dass alle angeschlossenen Module denselben I2C-Bus teilen. Dieses Modul verteilt nur die SCL- und SDA-Leitungen auf alle Ports. Es wählt keine Kanäle aus, schaltet nicht zwischen Geräten um und ändert nicht die I2C-Adressen. Es dient nur zur einfacheren und übersichtlicheren Verbindung.
Du kannst mehrere I2C-Sensoren am selben Ort anschließen, aber nur, wenn jeder Sensor eine unterschiedliche I2C-Adresse hat und der Bus nicht elektrisch überlastet wird.
Spezifikationen:
Schnittstelle: I2C (SDA, SCL)
Betriebsspannung: 3,3 - 5 V DC
Anzahl Ausgangskanäle: 10
Kanalanbindung: Parallel
Steckverbinder: 2,54-mm-Pins
Abmessungen: 38 x 20 mm
Verwendung:
1. Verbinden Sie die Eingangspins des Moduls mit dem Mikrocontroller wie folgt:
| Modul-Pin | Anschluss am Mikrocontroller |
|---|---|
| VCC | 3,3 V oder 5 V |
| GND | GND |
| SDA | SDA |
| SCL | SCL |
2. Anschluss der I2C-Geräte an die Ausgänge:
| Hub-Ausgangspin | Anschluss an Sensor / I2C-Modul |
|---|---|
| VCC | VCC |
| GND | GND |
| SDA | SDA |
| SCL | SCL |
Nach dem Einschalten verbinden Sie die Sensoren oder I2C-Module mit den Ausgangsports des Hubs. Das Modul reproduziert die SDA- und SCL-Signale auf jedem Kanal und ermöglicht so eine übersichtlichere und schnellere Verbindung mehrerer I2C-Geräte im selben Projekt.
Sensoren oder Module funktionieren nur, wenn die I2C-Adressen unterschiedlich sind. Für den Anschluss mehrerer Geräte mit identischen Adressen ist ein Multiplexer erforderlich.
