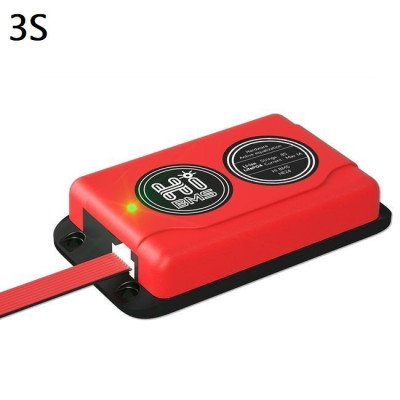

Modulo di bilanciamento attivo Litio, 3S, 1A, HiBMS
Modulo di bilanciamento attivo per pacchi batteria al litio 3S, compatibile con Li-Ion e LiFePo4, trasferisce automaticamente l'energia tra le celle adiacenti per un rapido equalizzazione senza elevata dissipazione di calore, fornisce una corrente di bilanciamento fino a 1A a seconda della differenza di tensione, non bilancia al di sotto di 3,3V per maggiore sicurezza, include custodia protettiva, cavo 24AWG con connettore a 4 pin e LED di stato verde.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modulo di bilanciamento attivo di Hi BMS, per configurazione di celle al litio 3S (3 in serie). È compatibile sia con le batterie agli ioni di litio che con quelle LiFePo4.
Il bilanciamento è attivo, il che significa che il trasferimento di corrente avverrà tra celle adiacenti e non scaricando le batterie tramite generazione di calore. Ciò fornisce una corrente di bilanciamento fino a 1 A senza generare calore significativo. La corrente passerà automaticamente dalla cella con tensione più alta a quella con tensione più bassa fino al raggiungimento del punto di equilibrio (uguaglianza di tensione).
La corrente massima viene raggiunta solo se c'è una differenza di tensione sufficiente tra le celle. Minore è la differenza di tensione, minore è la corrente.
Il modulo offre maggiore sicurezza contro il sovraccarico e la scarica eccessiva richiedendo due condizioni di tensione per il bilanciamento delle celle. In questo caso la tensione di sicurezza è di 3,3 V, soglia al di sotto della quale il modulo non effettuerà l'equalizzazione tra le celle. Questo è importante perché elimina il rischio di dover cercare di bilanciare una cella difettosa con una tensione inferiore alla 3.3V.
Il modulo è integrato in un alloggiamento di plastica per una protezione aggiuntiva ed è dotato di un cavo 24AWG con una spina a 4 pin.
Nel modulo è integrato un LED che indica il processo di bilanciamento tra le celle (verde).
Attenzione , questo è un modulo di bilanciamento attivo, NON un BMS! Il modulo garantisce solo l'equilibrio tra le celle. Per proteggere le celle verrà utilizzato un BMS appropriato: i due moduli, il BMS e il Balance Module, lavoreranno insieme sulla stessa batteria.
NON COLLEGARE IL MODULO PRIMA DI AVER TERMINATO DI SALDARE I FILI! Dopo la saldatura, controllare le tensioni presenti sulla spina. La tensione tra i terminali adiacenti NON DEVE SUPERARE 4,2 V CC, altrimenti il modulo verrà bruciato. Dopo aver saldato i fili e misurato le tensioni, è possibile collegare il connettore del filo al modulo.
Specifiche:
Configurazione: 3S
Celle compatibili: Li-Ion, LiFePo4
Tensione massima della cella: 4,2 V CC
Tipo di saldo: Attivo
Modello: Hi BMS
Corrente di bilanciamento: 1A massimo, a seconda della differenza di tensione tra le celle
Modalità di bilanciamento: tra celle adiacenti
Consumo di lavoro: 250uA
Consumo inattivo (sospensione): 88uA
Condizione di attivazione dell'equilibrio: Tensione >3,3 V CC
Condizione di arresto dell'equilibrio: Tensione <3,3 VDC
Stato LED: Sì,
Dimensioni mm: 60 x 35 x 18mm
Utilizzo:
NON COLLEGARE IL MODULO PRIMA DI AVER TERMINATO DI SALDARE I FILI! Dopo la saldatura, controllare le tensioni presenti sulla spina. La tensione tra i terminali adiacenti NON DEVE SUPERARE 4,2 V CC, altrimenti si brucerà il modulo. Dopo aver saldato i fili e misurato le tensioni, è possibile collegare il connettore del filo al modulo.
Il filo nero verrà inizialmente collegato al negativo generale del package (0 V), seguito dai fili adiacenti a loro volta alla soglia di tensione successiva.
