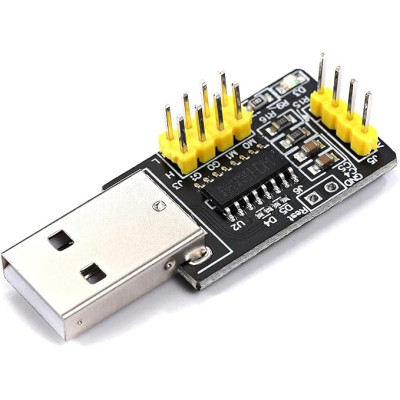

Convertitore UART TTL a USB HID, CH9329, 5 V

Le immagini dei prodotti sono solo a scopo informativo e potrebbero presentare piccole differenze, a seconda del lotto e del fornitore. Le specifiche e i prezzi dei prodotti potrebbero essere soggetti a modifiche senza preavviso. Facciamo del nostro meglio per aggiungere specifiche quanto più precise e corrette possibili alla pagina del prodotto, ma è possibile che non siano del tutto corrette. Se identifichi un caso del genere, ti preghiamo di segnalarcelo.

Il prodotto è destinato agli specialisti e richiede personale qualificato e autorizzato. Il prodotto non include istruzioni di montaggio/uso . La messa in funzione del prodotto da parte di persone non qualificate comporta la perdita della garanzia secondo i Termini e Condizioni presenti sul sito.

Le specifiche tecniche indicate (corrente, potenza, ecc.) rappresentano valori massimi consentiti in condizioni ideali di funzionamento. Per un utilizzo sicuro e una durata ottimale, si raccomanda di utilizzare il prodotto in regime continuo a non più del 50% dei valori massimi specificati.

Convertitore UART TTL a USB HID, CH9329, 5 V

Trasforma rapidamente il segnale UART TTL in un dispositivo USB HID, riconosciuto automaticamente dal PC come tastiera, mouse o HID personalizzato, ideale per progetti embedded, di automazione e IoT. Funziona a 3,3 V o 5 V, supporta caratteri ASCII e comandi multimediali, include la modalità mouse assoluta o relativa e consente la configurazione software di baud rate, VID PID e modalità di lavoro.

13,85 RON Tasse incluse

11,45 RON Tasse escluse

Non ci sono ancora recensioni

Spedito entro giovedì 27 agosto

Questo prodotto ha una garanzia di 2 anni.

SPEDIZIONE INTERNAZIONALE
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.

SPEDIZIONE VELOCE 24 ORE
Spediamo dal nostro magazzino entro 24 ore

PUNTI FEDELTÀ
Ricevi punti a ogni ordine, per un valore del 5%.

Il modulo programmatore CH9329 trasforma la comunicazione seriale UART (TTL) in un dispositivo HID USB completamente funzionale, riconosciuto da qualsiasi computer come tastiera, mouse o dispositivo HID personalizzato. È ideale per progetti embedded, applicazioni di automazione, dispositivi IoT o interfacce di controllo personalizzate e offre una soluzione semplice ed efficiente per la trasmissione di comandi a un computer tramite USB.

È progettato per funzionare insieme a un modulo USB-TTL o a qualsiasi microcontrollore o scheda di sviluppo in grado di comunicare in modalità seriale; il CH9329 acquisisce i dati seriali e li converte secondo lo standard HID, con supporto completo per caratteri ASCII, tasti multimediali, mouse assoluto o relativo e trasmissione dati personalizzata.

ATTENZIONE! Se il modulo è già alimentato tramite USB (dal PC), NON COLLEGARE il pin +5V! Il modulo è già alimentato dal computer! Nella maggior parte dei casi, è sufficiente collegare i pin GND e RX del modulo al microcontrollore.

Il modulo consente la configurazione tramite l'applicazione dedicata (di cui forniamo una versione tradotta nella sezione Download). Attenzione, il firmware è in cinese, motivo per cui, anche se l'applicazione è tradotta, una volta letto il circuito integrato, le informazioni relative appariranno in caratteri cinesi.

Il convertitore può essere utilizzato come convertitore UART → USB HID completo (tastiera, mouse, dispositivo personalizzato) e viene riconosciuto automaticamente dal PC senza driver aggiuntivi.

Tramite il software è possibile configurare la modalità di funzionamento, la velocità in baud, il VID, il PID, i timeout, i filtri dei caratteri, ecc.

Supporta funzionalità avanzate quali tastiera multimediale e mouse assoluto/relativo.

Può essere utilizzato come dispositivo Wake-on-USB, consentendo di riattivare il computer da remoto.

Sul modulo è presente una serie di 4 jumper che possono collegare MODE0, MODE1, CFG0 e CFG1 a GND, per una selezione hardware della modalità operativa. Attenzione! I jumper NON sono inclusi nella confezione!

Specifiche:

Tensione di alimentazione: 3,3 V o 5 V

CI: CH9329

Velocità di trasmissione seriale: 9600 bps (predefinita), configurabile

Modalità supportate: tastiera HID, mouse HID, HID personalizzato

Interfaccia: UART TTL (RX/TX), USB

Tipo di trasmissione: USB 2.0 Full Speed

Dimensioni: 42 x 15 mm

Pinout del circuito integrato:

Maglioni:

Etichetta sul modulo	Perno IC	Funzione
M0	MODALITÀ0	Selezione della modalità operativa (bit 0)
M1	MODALITÀ 1	Selezione della modalità operativa (bit 1)
G0	CFG0	Abilita la modalità di configurazione (modalità config)
G1	CFG1	Abilita EEPROM o configurazione estesa

I ponticelli cortocircuitano i pin verso GND. I ponticelli non sono inclusi.

Utilizzo:

Per effettuare i test, è possibile utilizzare una scheda UNO R3 per inviare caratteri in modalità tastiera direttamente al PC.

Codice Arduino:

#include

SoftwareSerial ch9329(10, 11); // RX, TX

impostazione nulla() {

ch9329.begin(9600);

ritardo(2000);

}

ciclo vuoto() {

ch9329.println("CIAO");

ritardo(2000);

}

Collegamento di CH9329 a UNO R3:

Pino CH9329	Funzione	Pin Arduino UNO	Osservazioni
Terra	Tavolo comune	Terra	Obbligatorio : senza una massa comune, i segnali seriali non funzioneranno
TX	Dati in uscita da CH9329	Perno 10	Arduino leggi qui (software RX)
Ricetta	Inserimento dati in CH9329	Perno 11	Arduino trasmette qui (software TX)
VCC	Alimentatore da 5 V	NON CONNETTERSI!	Il modulo è già alimentato tramite USB dal PC!
