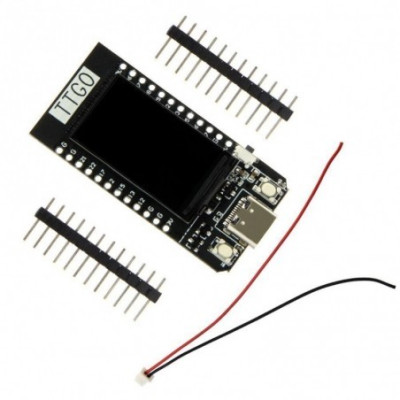

TTGO T-Display-Entwicklungsboard, ESP32, WiFI, Bluetooth, 1,14"-Display, USB Type-C
Kompaktes Entwicklungsboard für IoT-Prototyping und grafische Benutzeroberflächen, mit ESP32 Dual-Core 240MHz, integriertem WiFi und Bluetooth, 1,14 Zoll Farb-IPS-Display für schnelle Datenanzeige, USB Typ-C mit CP2104 für einfache Programmierung, Unterstützung für Laden und Stromversorgung über einen 4,2V Li-Ion-Akku über JST-Anschluss, inklusive Reset-Taste und zwei Tasten auf GPIO.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
TTGO ESP32-Entwicklungsboard mit 1,14-Zoll-IPS-Farb-LCD-Display, 32-Bit-Xtensa-Dual-Core-LX6-Prozessor, WLAN, Bluetooth und Ladeschaltung für 4,2-V-Lithiumbatterie, für die es einen Anschluss hat.
Es nutzt den CP2104 USB-zu-TTL-Konverter für die Kommunikation mit dem Computer und erfordert ein USB-Typ-C-Kabel.
Unterstützt Standard-Firmware-Upgrade über UART oder OTA über Netzwerk. Auf der Platine befindet sich auch eine Reset-Taste.
Das Board kann mit einem an den JST-Stecker angeschlossenen Akku betrieben werden, der aufgeladen wird, wenn die 5-V-Stromversorgung über das USB-Kabel angeschlossen wird.
Auf der Platine befinden sich zwei programmierbare Tasten, die mit GPIO0 und GPIO35 verbunden sind.
Spezifikationen:
Versorgungsspannung: 5 VDC, über USB
Betriebsstrom: ca. 60 mA
Ruhestrom: ca. 120uA
Unterstützte Batterie: Lithium 4,2 VDC
Batteriebetriebsspannung: 2,7 - 4,2 VDC
Batterieladestrom: 500mA
Batterieanschluss: JST 2 Pins, 1,25 mm
USB: Typ-C
Abmessungen mm: 51,5 x 25,1 x 8,5
Chipsatz: Mikroprozessor ESPRESSIF-ESP32 240 MHz Xtensa Single-/Dual-Core 32-Bit LX6
FLASH-Speicher: 4 MB QSPI
SRAM: 520 KB
USB-zu-TTL-IC: CP2104
Modulare Schnittstelle: UART, SPI, SDIO, I2C, LED-PWM, TV-PWM, I2S, IRGPIO, ADC, kapazitiver Berührungssensor, DACLNA-Vorverstärker
WLAN-Standard: FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC
Protokoll: 802.11 b/g/n (802.11n, Geschwindigkeit bis zu 150 Mbit/s) A-MPDU- und A-MSDU-Polymerisation, unterstützt 0,4uS-Schutzintervall
Frequenz: 2,4 GHz-2,5 GHz (2400 M-2483,5 M)
Sendeleistung: 22 dBm
Maximale Kommunikationsentfernung: 300 m
WLAN-Modus: Station/SoftAP/SoftAP+Station/P2P
WLAN-Sicherheit: WPA/WPA2/WPA2-Enterprise/WPS
Verschlüsselung: AES/RSA/ECC/SHA
Softwareentwicklung: Cloud-Server- und SDK-Entwicklungsunterstützung
Netzwerkprotokoll: IPv4, Pv6, SSL, TCP/UDP/HTTP/FTP/MQTT
Benutzerkonfiguration: AT-Anweisungen, Cloud-Server, Android/IOS-Anwendung
Betriebssystem: FreeRTOS
Bluetooth: v4.2BR/EDR und BLE
Funkfrequenz: mit Empfindlichkeit -97 dBm NZIF-Klasse 1, Empfänger der Klasse 2 und Sender der AFH-Klasse 3
Audiofrequenz: CVSD&SBC
Anzeige: TFT-LCD-IPS
Diagonale: 1,14 Zoll
Anzeigetreiber: ST7789V
Pinbelegung:
Verwenden:
Um das Board zu programmieren, ist es notwendig, die Bibliotheken https://github.com/espressif/arduino-esp32 und https://github.com/Bodmer/TFT_eSPI herunterzuladen.
Die geänderte Bibliothek steht im Download- Bereich zum Download bereit. Die Datei „User_Setup_Select.h“ im Ordner „TFT_e_SPI“ muss konfiguriert werden. Kommentieren Sie also die Zeile „ #include“ . " und die Zeile " #include wird unkommentiert ".
Das ESP32 Arduino -> TTGO LoRa32-OLED v2.1.6 Board ist ausgewählt
