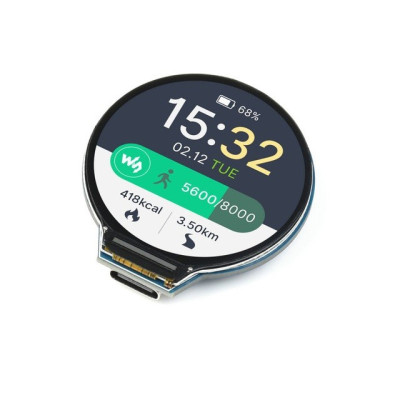

Entwicklungsboard mit rundem Display, Raspberry RP2040, 1,28 Zoll LCD, Beschleunigungsmesser, Gyroskop, No Touch
Kompaktes Board für mobile Projekte und grafische Benutzeroberflächen mit Dual-Core-Prozessor RP2040 und einfacher Programmierung über USB Typ-C. Das runde 1,28-Zoll-LCD-Display zeigt Texte und Grafiken klar an, und die IMU mit Beschleunigungsmesser und 6-Achsen-Gyroskop ermöglicht die Bewegungserkennung für Smartwatches, Tracker oder interaktive Prototypen. Außerdem ist eine Ladeschaltung für einen Lithium-Ionen-Akku integriert.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das Raspberry Pi PICO RP2040-Entwicklungsboard mit 1,28-Zoll-LCD-Runddisplay ist ein kompaktes und leistungsstarkes Gerät zur Unterstützung kreativer Projekte und der Entwicklung innovativer elektronischer Anwendungen. Mit einem integrierten Raspberry Pi RP2040-Chip bietet dieses Board ein einfaches und vielseitiges Programmiererlebnis, das für Benutzer aller Erfahrungsstufen geeignet ist.
Die Platine verfügt über eine Ladeschaltung für einen Lithium-Ionen-Akku, die in Projekten wie Smartwatches unverzichtbar ist.
Zusätzlich ist ein 6-Achsen-Sensor (3-Achsen-Beschleunigungsmesser und 3-Achsen-Gyroskop) integriert.
Zur Programmierung wird die USB-Schnittstelle mit Typ-C-Anschluss verwendet, die auch Host-Unterstützung bietet.
Das Hauptmerkmal dieser Entwicklungsplatine ist der integrierte 1,28-Zoll-Rundbildschirm, der eine praktische visuelle Schnittstelle für die Anzeige von Informationen und die Interaktion mit Benutzern bietet. Dieses hochwertige Display ermöglicht eine klare Darstellung von Grafiken, Texten und Bildern und eröffnet somit zahlreiche Möglichkeiten für die Gestaltung tragbarer Geräte, Smartwatches, Überwachungssensoren und mehr.
Es ist mit dem RP2040-Chip mit zwei ARM Cortex-M0+-Kernen ausgestattet und bietet eine solide und effiziente Leistung für die Bewältigung komplexer Aufgaben. Die Platine umfasst 264 KB SRAM-Speicher und 2 MB Flash-Speicher zum Speichern des für Projekte benötigten Codes und der Daten.
Auf dieser Entwicklungsplatine gibt es zahlreiche Verbindungsschnittstellen, darunter digitale und analoge GPIO-Pins, PWM-Pins sowie I2C-, UART- und SPI-Schnittstellen, die einen einfachen Anschluss von Sensoren und anderen Peripheriekomponenten ermöglichen.
Die Platine unterstützt mehrere Programmiersprachen, darunter MicroPython und CircuitPython, was den Programmier- und Anwendungsentwicklungsprozess für Benutzer mit Programmiererfahrung oder für diejenigen, die das Programmieren erlernen möchten, erleichtert.
In dieses Produkt wurden beschleunigte FP-Bibliotheken (Floating-Point) integriert, um unter Verwendung der auf dem Chip verfügbaren Hardware- und Softwareoptimierungen mathematische Berechnungen effizient und schnell durchzuführen. Zusätzlich wurden ein integrierter Temperatursensor und eine Präzisions-Zeitschaltuhr integriert.
Die Programmierung kann im Drag-and-Drop-Modus unter Verwendung eines USB-Massenspeichers erfolgen.
Die Platine unterstützt Energiespar-Schlafmodi und den Ruhemodus (Gerät inaktiv, bis ein Input empfangen wird).
Wenn Sie Multiplexer verwenden, achten Sie darauf, dass ein guter Teil der 30 GPIO-Pins mit der Schaltung der Platine verbunden ist.
Die E/A-Pins liegen bei 3.3V. Verwenden Sie nicht mehr als 3,3 V, sonst brennt die Platine durch . Verwenden Sie zur Verwendung mit 5-V-Sensoren und -Modulen einen Logikpegelumsetzer.
Spezifikationen:
Stromversorgung: 5 VDC, über USB
Logikspannung: 3,3 V
Chip: Raspberry Pi RP2040 mit zwei ARM Cortex-M0+ Kernen
Prozessorfrequenz: 133 MHz
LCD-Bildschirm: 1,28 Zoll, rund, Farbe
Bildschirmauflösung: 240x240 Pixel
Bildschirmfarben: 65K RGB
SRAM-Speicher: 264 KB
Flash-Speicher: 2 MB
Schnittstellen: Digitaler GPIO, Analoger GPIO, PWM, I2C, UART, SPI
Kompatibilität der Programmiersprachen: MicroPython, CircuitPython
USB-Schnittstelle zur Programmierung und Kommunikation mit dem Computer: Typ C
Beschleunigungsmesser: 3 Achsen
Gyroskop: 3 Achsen
Temperatursensor: Ja
Uhr: Integriert, präzise
Integrierte FP-Bibliotheken: Ja
Pins: 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-Bit-ADC, 16 × steuerbare PWM-Kanäle
Programmierbare E/A (PIO)-Zustandsmaschinen: 8
Batterieladeschaltung: Ja, für eine Lithiumzelle (3,7V)
Pinbelegung:
Plattendetails:
1. USB-Typ-C-Anschluss
USB 1.1 mit Geräte- und Host-Unterstützung
2. ETA6096
Hocheffizienter Lithium-Batterie-Lademanager
3. Batterieanschluss
Der MX1.25-Anschluss für 3,7-V-Lithiumbatterien ermöglicht das Laden der Batterie und die gleichzeitige Stromversorgung der Platine
Vier. QMI8658C
Inertial Measurement Unit (IMU), die ein 3-Achsen-Gyroskop und einen 3-Achsen-Beschleunigungsmesser umfasst
1. Stifte mit 1,27 mm Abstand
Anpassung aller GPIO-Pins und Debug-Pins
2. W25Q16JVUXIQ
2 MB NOR-Flash
3. RP2040
Dual-Core-Prozessor mit einer Betriebsfrequenz von bis zu 133 MHz
4. RESET-Taste
5. BOOT-Taste
Drücken Sie diese Taste beim Zurücksetzen, um in den Download-Modus zu wechseln.
Dokumentation: https://www.waveshare.com/wiki/RP2040-LCD-1.28?spm=a2g0o.detail.1000023.17.6fb7JGzfJGzfJW&file=RP2040-LCD-1.28
