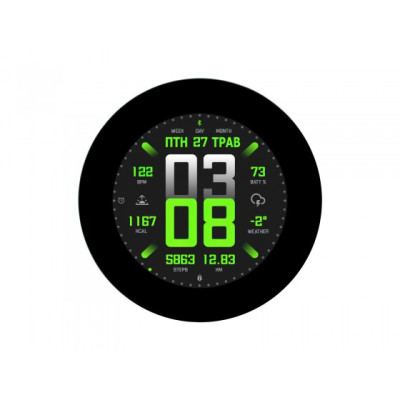

Waveshare ESP32-S3-Entwicklungsboard, kapazitiver Touch, runder IPS-LCD, 2,8 Zoll, 480x480, WiFi und Bluetooth
Entwicklungsboard mit ESP32-S3 und rundem 2,8-Zoll-kapazitivem Touchscreen mit 480x480, ideal für HMI-Oberflächen, Armaturenbretter und IoT-Projekte mit kompaktem Display. Es bietet 2,4 GHz WiFi und Bluetooth 5, großzügige 16 MB Flash und 8 MB PSRAM für flüssige Grafiken mit LVGL, inklusive microSD, RTC und 6-Achsen-IMU-Sensor sowie einfache Programmierung über USB-C.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das Waveshare-Entwicklungsboard ESP32-S3-Touch-LCD-2.8C integriert einen ESP32-S3-Mikrocontroller und ein 2,8-Zoll rundes kapazitives Touch-Display mit einer Auflösung von 480 x 480 und eignet sich damit für HMI-Grafikschnittstellen, Smartwatches, DIY-Dashboards und andere Anwendungen, die ein kompaktes Display und drahtlose Konnektivität erfordern.
Das Board basiert auf einem 32-Bit-Xtensa-Dual-Core-LX7-Prozessor mit einer Taktfrequenz von bis zu 240 MHz und bietet über die integrierte Antenne WiFi 2,4 GHz (802.11 b/g/n) sowie Bluetooth 5 (LE). Der Speicher umfasst 512 KB SRAM, 384 KB ROM, 16 MB Flash und 8 MB PSRAM, ausreichend für den flüssigen Betrieb grafischer Bibliotheken wie LVGL. Das Display verwendet den ST7701-Controller über die parallele RGB-Schnittstelle, und das Panel unterstützt 262K Farben, wobei aufgrund der Einschränkungen des ESP32-S3 in der Praxis im RGB565-Format, also mit 65K Farben, gearbeitet wird. Die Touch-Steuerung erfolgt über den GT911-Chip via I2C-Schnittstelle mit Interrupt-Unterstützung.
Auf dem Board befinden sich außerdem ein 6-Achsen-Lagesensor QMI8658 (3-Achsen-Gyroskop und 3-Achsen-Beschleunigungssensor), eine RTC-Schaltung PCF85063 mit separatem Anschluss für eine Backup-Batterie, ein Buzzer, ein TF-Kartensteckplatz, ein Lade-Manager für 3,7-V Li-Ion/Li-Po-Akkus mit MX1.25-Anschluss sowie eine Batterietspannungsmessung. Die Stromversorgung und Programmierung erfolgen über zwei USB-Type-C-Ports, einen nativen USB-Full-Speed-Port und einen über den CH343P-Konverter mit Auto-Download-Schaltung, wodurch das manuelle Drücken der BOOT- und RESET-Tasten entfällt. Die Erweiterung erfolgt über den multifunktionalen 12-poligen Anschluss sowie dedizierte I2C- und UART-Anschlüsse. Ein IPEX-Gen-1-Anschluss ermöglicht nach Umlöten des Auswahlwiderstands die Montage einer externen Antenne.
Das Board ist kompatibel mit Arduino IDE und ESP-IDF sowie mit Projekten auf Basis von LVGL, SquareLine Studio, MicroPython oder ESPHome zur Integration in Home Assistant, wobei die entsprechenden Treiber für ST7701 und GT911 verwendet werden.

Spezifikationen:
Mikrocontroller: ESP32-S3R8, Xtensa Dual-Core LX7, 32 Bit, bis zu 240 MHz
Versorgungsspannung: 5 VDC über USB Type-C, Logik auf 3,3 VDC
Konnektivität: WiFi 2,4 GHz (802.11 b/g/n), Bluetooth 5 (LE), integrierte Antenne
Speicher: 512 KB SRAM, 384 KB ROM, 16 MB Flash, 8 MB PSRAM
Display: runder 2,8-Zoll-IPS-Bildschirm, Auflösung 480 x 480, 262K Farben (in der Praxis RGB565)
Display-Controller: ST7701, RGB-Schnittstelle
Touch: kapazitiver GT911, I2C-Schnittstelle, mit Interrupt
Lagesensor: QMI8658, 6 Achsen (3-Achsen-Gyroskop und 3-Achsen-Beschleunigungssensor)
RTC-Schaltung: PCF85063, mit Anschluss für Backup-Batterie
GPIO-Expander: TCA9554PWR, vollständig intern genutzt, nicht an die Anschlüsse herausgeführt
USB-UART-Konverter: CH343P, mit Auto-Download-Schaltung
Regler: ME6217C33M5G, LDO, maximaler Ausgangsstrom 800 mA
Weitere Ausstattung: Buzzer, TF-Kartensteckplatz (microSD), Batterielademanager, MX1.25-Batterieanschluss für 3,7 V
Schnittstellen: 2 x USB Type-C, 12-poliger Anschluss, I2C-Anschluss, UART-Anschluss, IPEX Gen 1
Gesamtdurchmesser der Baugruppe: 95,86 mm (Toleranz 0,15 mm)
Aktive Anzeigefläche: 70,13 x 70,13 mm
Abmessungen der Platine: 66,00 x 65,34 mm
Befestigungsbohrungen: 4 x M2
Pinout:

Pinbelegung des 12-poligen Multifunktionsanschlusses:
| Nr. | Pin | Funktion | Beschreibung |
|---|---|---|---|
| 1 | GND | GND | Masse |
| 2 | VBus | 5 VDC | USB-Versorgung mit 5 VDC |
| 3 | D- | USB-Differential (GPIO19) | USB-Differenzleitung oder als GPIO nutzbar |
| 4 | D+ | USB-Differential (GPIO20) | USB-Differenzleitung oder als GPIO nutzbar |
| 5 | GND | GND | Masse |
| 6 | 3V3 | 3,3 VDC | 3,3-V-Versorgungsausgang |
| 7 | SCL | SCL (GPIO7) | I2C-Taktleitung, nicht als normaler GPIO verwendbar |
| 8 | SDA | SDA (GPIO15) | I2C-Datenleitung, nicht als normaler GPIO verwendbar |
| 9 | TXD | TXD (GPIO43) | UART-Sendeleitung oder als GPIO nutzbar |
| 10 | RXD | RXD (GPIO44) | UART-Empfangsleitung oder als GPIO nutzbar |
| 11 | NC | NC | Nicht angeschlossener Pin |
| 12 | IO0 | GPIO0 | GPIO-Pin für allgemeine Verwendung |
Pinbelegung des I2C-Anschlusses
| Pin | Funktion | Beschreibung |
|---|---|---|
| GND | GND | Masse |
| 3V3 | 3,3 VDC | 3,3-V-Versorgungsausgang |
| SCL | SCL (GPIO7) | I2C-Taktleitung, nicht als normaler GPIO verwendbar |
| SDA | SDA (GPIO15) | I2C-Datenleitung, nicht als normaler GPIO verwendbar |
Pinbelegung des UART-Anschlusses
| Pin | Funktion | Beschreibung |
|---|---|---|
| GND | GND | Masse |
| 3V3 | 3,3 VDC | 3,3-V-Versorgungsausgang |
| TXD | TXD (GPIO43) | UART-Sendeleitung oder als GPIO nutzbar |
| RXD | RXD (GPIO44) | UART-Empfangsleitung oder als GPIO nutzbar |
Layout:

| Nr. | Beschreibung |
|---|---|
| 1 | ESP32-S3R8, Dual-Core-Prozessor mit einer Taktfrequenz von bis zu 240 MHz |
| 2 | Lagesensor QMI8658, 6-Achsen-IMU |
| 3 | TCA9554PWR, GPIO-Expander, vollständig intern genutzt und nicht an die Anschlüsse herausgeführt |
| 4 | FSUSB42UMX, UART-Umschaltschaltung. Der 4-polige UART-Anschluss ist deaktiviert, wenn der UART-Type-C-Port verbunden ist |
| 5 | CH343P, USB-UART-Konverter mit Auto-Download-Schaltung |
| 6 | 16 MB Flash-Speicher |
| 7 | PCF85063, Echtzeituhrschaltung |
| 8 | Batterielademanager |
| 9 | ME6217C33M5G, LDO-Regler mit maximalem Ausgangsstrom von 800 mA |
| 10 | USB-Type-C-Anschluss |
| 11 | 2-poliger MX1.25-Batterieanschluss für 3,7-V Li-Ion/Li-Po-Akku, mit Laden und Entladen |
| 12 | 12-poliger Multifunktionsanschluss |
| 13 | IPEX-Gen-1-Anschluss, ermöglicht eine externe Antenne nach Umlöten des Auswahlwiderstands |
| 14 | TF-Kartensteckplatz (microSD) |
| 15 | Anschluss für die wiederaufladbare RTC-Batterie |
| 16 | I2C-Anschluss, mit den internen Schaltungen verbunden. Unterstützt nur I2C-Peripherie und kann nicht umgemappt werden |
| 17 | UART-Anschluss, nur verfügbar, wenn der USB-UART-Type-C-Port nicht verbunden ist |
| 18 | USB-Type-C-Port für USB-UART, verwendet für Stromversorgung, Programmierung und Debugging |
| 19 | Buzzer |
| 20 | Ladeanzeige, leuchtet während des Ladevorgangs und erlischt bei vollständiger Ladung. Ohne angeschlossene Batterie kann der LED-Status undefiniert sein |
| 21 | Betriebsanzeige |
| 22 | Taste zur Steuerung der Batterieversorgung |
| 23 | RESET-Taste |
| 24 | BOOT-Taste |
Hauptinterne Verbindungen
| Signal | ESP32-S3-Pin |
|---|---|
| LCD_BL (Hintergrundbeleuchtung) | GPIO6 |
| LCD_SDA | GPIO1 |
| LCD_SCL | GPIO2 |
| LCD_RST | EXIO1 (über TCA9554) |
| LCD_CS | EXIO3 (über TCA9554) |
| PCLK | GPIO41 |
| DE | GPIO40 |
| VSYNC | GPIO39 |
| HSYNC | GPIO38 |
| TP_SDA | GPIO15 |
| TP_SCL | GPIO7 |
| TP_INT | GPIO16 |
| TP_RST | EXIO2 (über TCA9554) |
| TF-Karte MISO | GPIO42 |
| TF-Karte MOSI | GPIO1 |
| TF-Karte SCLK | GPIO2 |
| TF-Karte CS | EXIO4 (über TCA9554) |
| QMI8658 SCL / SDA | GPIO7 / GPIO15 |
| PCF85063 SCL / SDA | GPIO7 / GPIO15 |
| Buzzer | EXIO8 (über TCA9554) |
| Batteriespannungsmessung | GPIO4 |
Verwendung:
Verbinden Sie das Board über ein USB-Type-C-Kabel mit dem Computer. Für Programmierung und Debugging verwenden Sie den mit UART gekennzeichneten Port, der über den CH343P-Konverter läuft.
Installieren Sie den CH343-Treiber für Windows oder macOS und prüfen Sie anschließend den im Geräte-Manager zugewiesenen COM-Port.
Installieren Sie in der Arduino IDE die ESP32-Boardunterstützung und wählen Sie ein ESP32-S3-Modell aus, dann konfigurieren Sie 16 MB Flash und 8 MB PSRAM (OPI PSRAM).
Fügen Sie eine mit FAT32 formatierte microSD-Karte ein, wenn Sie den TF-Kartenslot testen oder grafische Ressourcen laden möchten.
Laden Sie zunächst ein einfaches Testbeispiel hoch und wechseln Sie dann zu den vom Hersteller bereitgestellten LVGL-Demonstrationen, um alle Peripheriegeräte vollständig zu testen.
Für die grafische Oberfläche verwenden Sie die LVGL-Bibliothek zusammen mit dem ST7701-Treiber für das Display und GT911 für den Touch. Die 8 MB PSRAM ermöglichen den flüssigen Betrieb der Grafikpuffer.
Falls das Hochladen des Programms fehlschlägt, halten Sie die BOOT-Taste gedrückt, drücken Sie kurz RESET, lassen Sie RESET und danach BOOT los, um manuell in den Programmiermodus zu gelangen.
Für den autonomen Betrieb verbinden Sie einen 3,7-V Li-Ion- oder Li-Po-Akku mit dem MX1.25-Anschluss und verwenden Sie die Taste zur Steuerung der Batterieversorgung. Die Akkuspannung kann auf GPIO4 gelesen werden.
Um die Uhrzeit nach dem Trennen der Hauptversorgung zu erhalten, verbinden Sie eine wiederaufladbare Batterie mit dem dedizierten RTC-Anschluss; andernfalls wird die Uhr bei jedem Start zurückgesetzt.
Wenn Sie eine bessere Funkabdeckung benötigen, montieren Sie eine externe Antenne am IPEX-Anschluss und setzen Sie den Antennenauswahlwiderstand um.
Abmessungsdiagramm:
.jpg)
Packungsinhalt:
1 x ESP32-S3-Touch-LCD-2.8C-Entwicklungsboard
1 x SH1.0-Kabel mit 12 Pins, ca. 100 mm
2 x SH1.0-Kabel mit 4 Pins, ca. 100 mm
Offizielle Dokumentation: https://www.waveshare.com/wiki/ESP32-S3-Touch-LCD-2.8C
