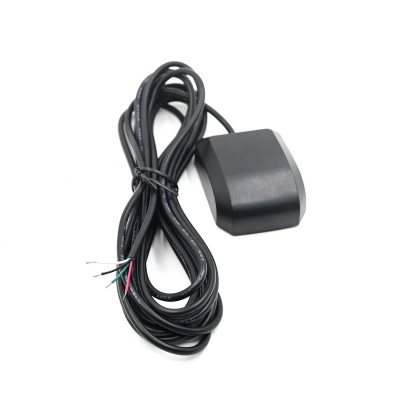

GPS-Modul, NMEA 0183, RS232, 1 Hz, 5 V
GPS-Empfänger mit RS232-Ausgang und NMEA-0183-Nachrichten, ideal für Navigation, Überwachung und Zeitsynchronisation in industriellen und maritimen Systemen. Er bietet eine Aktualisierung mit 1 Hz, 66 Kanäle mit Unterstützung für GPS, QZSS und SBAS-Korrekturen für eine Genauigkeit von etwa 2 m, verfügt über eine integrierte aktive Antenne im IP67-Gehäuse und wird mit 5 V betrieben, mit einem 2,5 m langen geschirmten Kabel für den schnellen Anschluss.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Dieser QUESCAN-GPS-Empfänger mit RS232-Ausgang und 5 VDC-Versorgung (empfohlen) stellt eine Navigations- und Synchronisierungslösung für industrielle und maritime Anwendungen dar. Die aktive Antenne ist in einem wasserdichten Gehäuse integriert, und die Positionsdaten werden in Form von NMEA-0183-Nachrichten an einen Computer, eine Industrie-Steuerung oder andere Geräte mit RS232-Port übertragen.
Der Empfänger verwendet 66 Kanäle und empfängt GPS- und QZSS-Signale mit SBAS-Korrekturen vom Typ WAAS und bietet eine horizontale Genauigkeit von etwa 2,0 m CEP bei aktiviertem SBAS. Die Zeit bis zum ersten Fix beträgt ungefähr 31 Sekunden beim Kaltstart und etwa 1 Sekunde beim Warmstart. Die bereitgestellten NMEA-Nachrichten sind RMC, GGA, GSA, GSV, GLL und VTG, mit einer Standard-Aktualisierungsrate von 1 Hz und einer Tracking-Empfindlichkeit von -165 dBm.
Diese Variante ist ab Werk auf 9600 bps konfiguriert. Der Anschluss an das System erfolgt über das 2,5 m lange geschirmte Kabel.
Technische Daten:
Empfänger: GPS / QZSS, mit SBAS-Korrekturen (WAAS)
Kanäle: 66
Dateninterface: RS232
Protokoll: NMEA 0183 (RMC, GGA, GSA, GSV, GLL, VTG)
Baudrate: 9600 bps (ab Werk konfiguriert)
Aktualisierungsrate: standardmäßig 1 Hz, maximal 10 Hz
Horizontale Genauigkeit: 2,0 m CEP (mit SBAS)
Geschwindigkeitsgenauigkeit: 0,1 m/s
Zeitgenauigkeit: 1 µs, synchronisiert mit der GPS-Zeit
Tracking-Empfindlichkeit: -165 dBm
Kaltstart-Empfindlichkeit: -148 dBm
TTFF (Kaltstart): 31 s
Warmstart: 1 s
Maximale Höhe: unter 50000 m
Maximale Geschwindigkeit: unter 515 m/s
Maximale Beschleunigung: unter 4 G
Flash-Speicher: 4 MB
Versorgungsspannung: 3,3 - 5,0 VDC (typisch 5,0 V)
Schutzart: IP67
Kabellänge: 2,5 m
Betriebstemperatur: -45 ~ +85 °C
Abmessungen: 50,5 x 38,5 x 18 mm
Gewicht: 100 g
Pinbelegung:
Verwendung:
Für einen korrekten Betrieb stellen Sie sicher, dass die Antenne freie Sicht zum Himmel hat, fern von Hindernissen und Störquellen. Verbinden Sie den Empfänger mit einem RS232-Port eines PCs, eines Industriecontrollers oder einer Kommunikationsstation und öffnen Sie anschließend ein serielles Terminal, das auf 9600 bps, 8 Datenbits, keine Parität und ein Stoppbit (8N1) konfiguriert ist, um die vom Empfänger gesendeten NMEA-Nachrichten zu lesen.
Achtung! Der RS232-Signalpegel ist mit dem 3,3-V- oder 5-V-TTL-Logikpegel, der von Mikrocontrollern verwendet wird, nicht kompatibel. Um diesen Empfänger mit einem Arduino, ESP32 oder Raspberry Pi zu verbinden, ist ein RS232-TTL-Konverter erforderlich (z. B. MAX232).
NMEA-Format:
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Bewertungen (1) - Überprüfung der Moderation
Am montat acest modul GPS pe avion la transpondere Funke și Trig, iar instalarea este foarte simplă. Modulul se alimentează la 5 V (cu ajutorul unui modul coborator de la 12 V la 5 V), se conectează la alimentare, iar firul alb (TX – transmisie date) se leagă la pinul de intrare GPS al transponderului. Modulul este prevăzut cu bandă dubluadezivă și se fixează ușor pe bord, într-o zonă cu vizibilitate bună către cer. După instalare, semnalul GPS este recepționat rapid și funcționarea este stabilă. L-am testat în exploatare reală pe aeronave echipate cu transpondere Funke și Trig și îl recomand celor care caută o soluție simplă și accesibilă pentru ADS-B.
