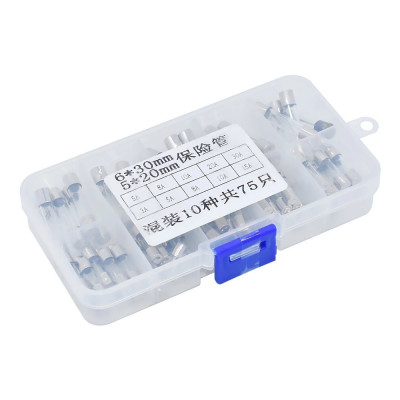

Glassicherungssatz, 5x20 und 6x30, 5-20A, 75-teilig, mit Box

Das Set aus Glassicherungen enthält 75 Stück in zwei Standardformaten, 5x20 mm und 6x30 mm, und deckt einen Strombereich von 3 A bis 30 A ab. Es wird in einer Kunststoff-Organizerbox mit separaten Fächern für jeden Wert geliefert. Der transparente Glaskörper ermöglicht eine schnelle Sichtprüfung des Filaments, sodass eine durchgebrannte Sicherung auf einen Blick und ohne Messgeräte erkannt werden kann. Die Metallkappen sorgen für guten Kontakt in Standard-Cliphaltern, Schalttafel-Sicherungshaltern oder Inline-Sicherungshaltern für Kabel.

Das Format 5x20 mm ist in der Unterhaltungselektronik, bei Netzteilen, Multimetern, Audioverstärkern, Haushaltsgeräten und Steuerplatinen am weitesten verbreitet, während das Format 6x30 mm häufig in Kfz-Anlagen, Gleichrichtern, Wechselrichtern, Transformatoren und Geräten mit höheren Strömen verwendet wird. Das Set ist nützlich für Service, Labor und Werkzeugkoffer, da es Situationen vermeidet, in denen eine Reparatur wegen des Fehlens eines bestimmten Werts ins Stocken gerät. Als passive Schutzkomponenten werden Sicherungen auf der Versorgungsseite eines beliebigen Stromkreises montiert und sind mit Aufbauten rund um Arduino-, ESP32-, STM32-Platinen oder jede andere Plattform kompatibel, sowohl auf der Netzseite als auch auf der Niederspannungsseite, sofern Stromwert und Nennspannung eingehalten werden.

Die Kunststoff-Organizerbox verfügt über beschriftbare Fächer und einen Deckel mit Verschluss, wodurch die Werte getrennt bleiben und ein Vermischen verhindert wird. Das ist wichtig, da eine falsch dimensionierte Sicherung in einem Gerät den Schutz praktisch aufhebt oder ohne Grund wiederholte Auslösungen verursacht.

Spezifikationen:

Typ: zylindrische Glassicherungen

Gesamtstückzahl: 75

Verfügbare Größen: 5x20 mm und 6x30 mm

Stromwertbereich: 3 A - 30 A

Typische Nennspannung: 250 VAC

Auslösecharakteristik: flink

Gehäusematerial: transparentes Glas

Material der Anschlüsse: Metallkappen

Inhalt 5x20 mm: 10 x 3 A, 10 x 5 A, 10 x 8 A, 10 x 10 A, 10 x 15 A

Inhalt 6x30 mm: 5 x 5 A, 5 x 8 A, 5 x 10 A, 5 x 20 A, 5 x 30 A

Gesamt 5x20 mm: 50 Stück

Gesamt 6x30 mm: 25 Stück

Verpackung: Kunststoff-Organizerbox mit separaten Fächern

Einsatzbereiche: Unterhaltungselektronik, Netzteile, Kfz, Wechselrichter, Laborgeräte

Verwendung:

Trenne das Gerät vor jedem Eingriff von der Stromversorgung und warte, bis sich die Kondensatoren im Netzteil entladen haben

Lokalisieren Sie den Sicherungshalter und entnehmen Sie die durchgebrannte Sicherung mit einem Sicherungszieher oder einer Zange mit isolierter Spitze

Lies die Kennzeichnung auf der Metallkappe der alten Sicherung ab, dort sind Stromwert und Nennspannung angegeben

Prüfe das Filament visuell durch den Glaskörper; eine durchgebrannte Sicherung weist ein unterbrochenes Filament oder geschwärztes Glas auf

Wähle aus der Organizerbox eine Sicherung mit derselben Größe, demselben Stromwert und einer Nennspannung, die mindestens der ursprünglichen entspricht

Prüfe die neue Sicherung mit dem Multimeter in der Durchgangsprüfung; es sollte einen Widerstand nahe null anzeigen

Setze die Sicherung in den Sicherungshalter ein und drücke sie vorsichtig hinein, bis sie in beiden Kontaktclips vollständig sitzt

Schalte das Gerät ein und prüfe die normale Funktion

Wenn die neue Sicherung sofort wieder durchbrennt, ersetze sie nicht wiederholt, sondern suche den Fehler im Stromkreis, in der Regel einen Kurzschluss oder einen defekten Verbraucher

Bewahre die übrigen Sicherungen in den entsprechenden Fächern auf, um ein Vermischen der Werte zu vermeiden
