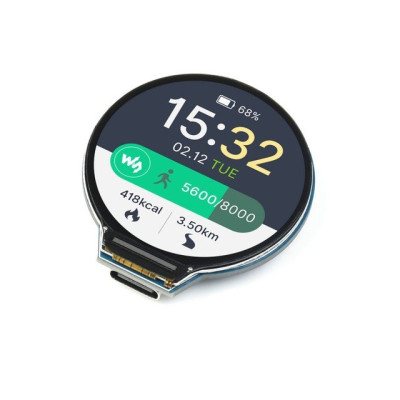

Fejlesztőkártya kerek kijelzővel, Raspberry RP2040, 1,28 hüvelykes LCD, gyorsulásmérő, giroszkóp, érintésmentes
Kompakt alaplap hordozható projektekhez és grafikus felületekhez, kétmagos RP2040 processzorral és egyszerű programozással USB Type-C csatlakozón keresztül. Az 1,28 hüvelykes kerek LCD kijelző jól láthatóan jeleníti meg a szöveget és a grafikát, a gyorsulásmérővel és 6 tengelyes giroszkóppal ellátott IMU pedig mozgásérzékelést tesz lehetővé okosórák, nyomkövetők vagy interaktív prototípusok számára. Tartalmaz továbbá egy lítium-ion akkumulátor töltőáramkörét is.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A Raspberry Pi PICO RP2040 fejlesztőkártya 1,28 hüvelykes kör alakú LCD kijelzővel egy kompakt és nagy teljesítményű eszköz, amelyet kreatív projektek és innovatív elektronikus alkalmazások fejlesztésének támogatására terveztek. Az integrált Raspberry Pi RP2040 chippel ez a kártya egyszerű és sokoldalú programozási élményt kínál, minden tapasztalati szintű felhasználó számára alkalmas.
A panel töltőáramkört kínál a lítium-ion akkumulátor számára, ami elengedhetetlen olyan projektekben, mint az okosórák.
Egy 6 tengelyes érzékelő is integrálva van (3 tengelyes gyorsulásmérő és 3 tengelyes giroszkóp).
A programozáshoz USB interfészt használnak Type-C csatlakozóval, amely Host támogatást is kínál.
Ennek a fejlesztőkártyának a fő jellemzője az integrált 1.28-inch kör alakú képernyő, amely praktikus vizuális felületet biztosít az információk megjelenítéséhez és a felhasználókkal való interakcióhoz. Ez a kiváló minőségű képernyő lehetővé teszi a grafikák, szövegek és képek tiszta megjelenítését, számos lehetőséget nyitva meg a viselhető eszközök, okosórák, monitorozó érzékelők és sok más tervezésében.
RP2040 chippel van felszerelve, két ARM Cortex-M0+ maggal, amely szilárd és hatékony teljesítményt nyújt az összetett feladatok kezeléséhez. Az alaplap 264 KB SRAM memóriát és 2 MB flash memóriát tartalmaz a projektekhez szükséges kód és adatok tárolására.
Ezen a fejlesztőmodulon számos csatlakozófelület található, beleértve a digitális és analóg GPIO-kivezetéseket, PWM-kivezetéseket, valamint az I2C, UART és SPI interfészeket, amelyek lehetővé teszik az érzékelők és más perifériás alkatrészek egyszerű csatlakoztatását.
A panel számos programozási nyelvet támogat, beleértve a MicroPythont és a CircuitPythont is, ami megkönnyíti a programozást és az alkalmazások fejlesztését a programozási tapasztalattal rendelkező felhasználók vagy azok számára, akik programozni szeretnének tanulni.
A termékbe gyorsított FP (lebegőpontos) típuskönyvtárakat integráltak a matematikai számítások hatékony és gyors elvégzéséhez, a chipen elérhető hardver- és szoftveroptimalizálások felhasználásával. Emellett egy integrált hőmérséklet-érzékelőt és egy precíziós időzítő órát is beépítettek.
USB tömegtároló használatával, drag and drop módban programozható.
A panel támogatja az alacsony fogyasztású alvó üzemmódokat és az alvó üzemmódot (inaktív eszköz, amíg bemenetet nem kap).
Multiplexerek használata esetén figyeljen arra, hogy a 30 GPIO láb közül a jó rész a panel áramkörében legyen bekötve.
Az I/O lábak 3.3V. Ne használjon 3,3 V-nál többet, különben a panel leég . 5 V-os érzékelőkkel és modulokkal való használathoz használjon logikai szintű átalakítót.
Specifikációk:
Tápfeszültség: 5VDC, USB-n keresztül
Logikai feszültség: 3,3 V
Chip: Raspberry Pi RP2040 két ARM Cortex-M0+ maggal
Processzor frekvenciája: 133MHz
LCD képernyő: 1,28 hüvelykes, kör alakú, színes
Képernyőfelbontás: 240x240 pixel
Képernyőszínek: 65K RGB
SRAM memória: 264KB
Flash memória: 2 MB
Interfészek: digitális GPIO, analóg GPIO, PWM, I2C, UART, SPI
Kompatibilitás a következő programozási nyelvekkel: MicroPython, CircuitPython
USB interfész a programozáshoz és a számítógéppel való kommunikációhoz: C típusú
Gyorsulásmérő: 3 tengely
Giroszkóp: 3 tengely
Hőmérséklet-érzékelő: Igen
Óra: Integrált, precíziós
Integrált FP könyvtárak: Igen
Csatlakozók: 2 × SPI, 2 × I2C, 2 × UART, 4 × 12 bites ADC, 16 × vezérelhető PWM csatorna
Programozható állapotgépek I/O (PIO): 8
Akkumulátor töltő áramkör: Igen, lítium cellához (3,7 V)
Kiosztások:
Tányér részletei:
1. USB Type-C csatlakozó
USB 1.1 eszköz- és host-támogatással
2. ETA6096
Nagy hatékonyságú lítium akkumulátor töltéskezelő
3. Akkumulátor csatlakozó
MX1.25 csatlakozó 3,7 V-os lítium akkumulátorhoz, lehetővé teszi az akkumulátor töltését és a panel egyidejű működtetését
4. QMI8658C
Inerciális mérőegység (IMU), amely egy 3 tengelyes giroszkópot és egy 3 tengelyes gyorsulásmérőt tartalmaz
1. 1.27mm es osztású csapok
Az összes GPIO és hibakereső láb adaptálása (Debug)
2. W25Q16JVUXIQ
2 MB NOR-flash
3. RP2040
Kétmagos processzor, akár 133 MHz-es működési frekvenciával
4. RESET gomb
5. INDÍTÁS gomb
Nyomja meg újraindításkor a letöltési módba való belépéshez
Dokumentáció: https://www.waveshare.com/wiki/RP2040-LCD-1.28?spm=a2g0o.detail.1000023.17.6fb7JGzfJGzfJW&file=RP2040-LCD-1.28
