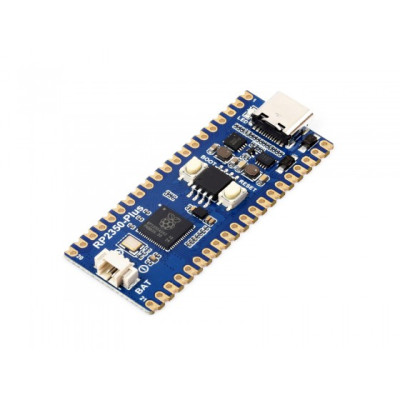

Waveshare Pi Pico 2 Plus fejlesztőpanel, RP2350
Kompatakt fejlesztőpanel beágyazott projektekhez és gyors prototípus-készítéshez, RP2350A dual-core, választható Arm Cortex-M33 vagy RISC-V architektúrával akár 150 MHz-ig, 520 KB SRAM-mal és 4 MB flash memóriával, 26 GPIO-val, SPI, I2C, UART, ADC, PWM és PIO támogatással egyedi protokollokhoz. USB Type-C a programozáshoz és tápellátáshoz, beépített töltéssel rendelkező Li-Ion akkumulátortámogatás hordozható alkalmazásokhoz.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A Waveshare RP2350-Plus lap jelentős fejlődést képvisel a Raspberry Pi Pico 2-höz képest: az RP2350A mikrovezérlő köré épül, és úgy tervezték, hogy teljes pin-kompatibilitást պահպանjon a Pico család meglévő tartozékaival és bővítményeivel. Ez a kompakt, 51 x 21 mm-es, castellated élű lap közvetlenül egy hordozópanelre forrasztható, így maximális rugalmasságot biztosít a beágyazott rendszerek tervezésében.
A lap alapját egy RP2350A mikrovezérlő képezi, innovatív, kétmagos architektúrával: a felhasználó választhat a dual-core Arm Cortex-M33 vagy a dual-core RISC-V Hazard3 processzor között, amelyek mindegyike akár 150 MHz-es órajelen működik. Ez az architekturális kettősség egyedi optimalizálási lehetőségeket nyit meg különböző alkalmazástípusok számára. A lap 520 KB SRAM-mal és 4 MB integrált flash memóriával rendelkezik (vagy 16 MB-tal a bővített változatban), ami bőséges erőforrást biztosít összetett automatizálási, adatgyűjtési vagy kommunikációs projektekhez.
A csatlakoztathatóságot 26 többfunkciós GPIO pin biztosítja, amelyek 2 SPI interfészt, 2 I2C interfészt, 2 UART interfészt, 4 darab 12 bites ADC csatornát és 16 PWM csatornát kínálnak. Emellett a 12 PIO (Programmable I/O) állapotgép lehetővé teszi egyedi kommunikációs protokollok közvetlen hardveres megvalósítását, a fő processzorok terhelése nélkül. A lap kompatibilis az Arduino IDE-vel (az Earle F. Phillhower III által készített Raspberry Pi Pico/RP2040 csomagon keresztül), a MicroPythonnal, a CircuitPythonnal és a Pico SDK-val (C/C++), így kezdők és haladó fejlesztők számára egyaránt elérhető.
A Waveshare RP2350-Plus egyik erőssége az integrált tápellátási rendszer: az MP28164 DC-DC buck-boost áramkör, amelynek maximális terhelhetősége 2 A, valamint az ETA6096 töltésvezérlő és a 3.7 VDC Li-Ion akkumulátorokhoz kialakított dedikált header lehetővé teszik az akkumulátoros, hordozható használatot, automatikus újratöltéssel működés közben a USB Type-C porton keresztül. A USB Type-C csatlakozó gyors programozást és 5 VDC tápellátást is biztosít. A lapon továbbá programozható LED, BOOT gomb, RESET gomb, valamint külön USB, BOOT és hibakeresési tesztpontok találhatók.
Specifikációk:
Mikrovezérlő: RP2350A
Processzorok: Dual-core Arm Cortex-M33 vagy dual-core RISC-V Hazard3, akár 150 MHz-ig
SRAM memória: 520 KB
Flash memória: 4 MB (vagy 16 MB, bővített változat)
Programozási interfész: USB 1.1 USB Type-C-n keresztül
Tápellátás: 5 VDC USB Type-C-n keresztül vagy 3.7 VDC Li-Ion akkumulátor headeren keresztül
Tápmenedzsment: MP28164 (DC-DC buck-boost, max. terhelés 2 A)
Akkumulátortöltés-kezelő: ETA6096
GPIO: 26 többfunkciós pin
Hardveres interfészek: 2x SPI, 2x I2C, 2x UART, 4x ADC (12 bit), 16x PWM
PIO: 12 programozható állapotgép
Szoftverkompatibilitás: Arduino IDE, MicroPython, CircuitPython, Pico SDK (C/C++)
Méretek: 51 x 21 mm
Elrendezés:
1. Programozható LED
2. USB Type-C csatlakozó
3. ETA6096: Li-Ion akkumulátorok töltéskezelője
4. MP28164: DC-DC buck-boost áramkör
5. BOOT gomb
6. Flash memória
7. RESET gomb
8. RP2350A mikrovezérlő
9. Akkumulátorcsatlakozó
10. Castellated élek
11. USB tesztpontok
12. BOOT tesztpont
13. Hibakeresési pontok
Pinout:
| Pin | Név | Funkció |
|---|---|---|
| 1 | GP0 | GPIO / UART0 TX / SPI0 RX / I2C0 SDA / PWM0 A |
| 2 | GP1 | GPIO / UART0 RX / SPI0 CSn / I2C0 SCL / PWM0 B |
| 3 | GND | Föld |
| 4 | GP2 | GPIO / SPI0 SCK / I2C1 SDA / PWM1 A |
| 5 | GP3 | GPIO / SPI0 TX / I2C1 SCL / PWM1 B |
| 6 | GP4 | GPIO / UART1 TX / SPI0 RX / I2C0 SDA / PWM2 A |
| 7 | GP5 | GPIO / UART1 RX / SPI0 CSn / I2C0 SCL / PWM2 B |
| 8 | GND | Föld |
| 9 | GP6 | GPIO / SPI0 SCK / I2C1 SDA / PWM3 A |
| 10 | GP7 | GPIO / SPI0 TX / I2C1 SCL / PWM3 B |
| 11 | GP8 | GPIO / UART1 TX / SPI1 RX / I2C0 SDA / PWM4 A |
| 12 | GP9 | GPIO / UART1 RX / SPI1 CSn / I2C0 SCL / PWM4 B |
| 13 | GND | Föld |
| 14 | GP10 | GPIO / SPI1 SCK / I2C1 SDA / PWM5 A |
| 15 | GP11 | GPIO / SPI1 TX / I2C1 SCL / PWM5 B |
| 16 | GP12 | GPIO / UART0 TX / SPI1 RX / I2C0 SDA / PWM6 A |
| 17 | GP13 | GPIO / UART0 RX / SPI1 CSn / I2C0 SCL / PWM6 B |
| 18 | GND | Föld |
| 19 | GP14 | GPIO / SPI1 SCK / I2C1 SDA / PWM7 A |
| 20 | GP15 | GPIO / SPI1 TX / I2C1 SCL / PWM7 B |
| 21 | GP16 | GPIO / SPI0 RX / I2C0 SDA / PWM0 A |
| 22 | GP17 | GPIO / SPI0 CSn / I2C0 SCL / PWM0 B |
| 23 | GND | Föld |
| 24 | GP18 | GPIO / SPI0 SCK / I2C1 SDA / PWM1 A |
| 25 | GP19 | GPIO / SPI0 TX / I2C1 SCL / PWM1 B |
| 26 | GP20 | GPIO / UART1 TX / I2C0 SDA / PWM2 A |
| 27 | GP21 | GPIO / UART1 RX / I2C0 SCL / PWM2 B |
| 28 | GND | Föld |
| 29 | GP22 | GPIO / PWM3 A |
| 30 | RUN | RESET, aktív alacsony szinten |
| 31 | GP26 | GPIO / ADC0 |
| 32 | GP27 | GPIO / ADC1 |
| 33 | AGND | Analóg föld |
| 34 | GP28 | GPIO / ADC2 |
| 35 | ADC_VREF | ADC feszültségreferencia |
| 36 | 3V3 | 3.3 VDC kimenet |
| 37 | 3V3_EN | 3.3 V-os szabályzó engedélyezése |
| 38 | GND | Föld |
| 39 | VSYS | Rendszertáp bemenet |
| 40 | VBUS | 5 VDC az USB-ről |
Használat:
Az Arduino IDE-vel történő programozáshoz adja hozzá az alábbi linket az Arduino IDE beállítások részéhez (File > Preferences): https://github.com/earlephilhower/arduino-pico/releases/download/4.5.2/package_rp2040_index.json
Ezután a Board Managerben telepítse a Raspberry Pi Pico/RP2040 by Earle F. Phillhower, III csomagot.
Amikor a lapot USB Type-C kábellel számítógéphez csatlakoztatja, és nyomva tartja a BOOT gombot, a számítógépen megjelenik egy RPI-RP2 nevű meghajtó.
Méretek:
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
// Waveshare RP2350-Plus - Blink onboard LED
// The onboard LED is connected to GP25
#define LED_PIN 25
void setup() {
pinMode(LED_PIN, OUTPUT);
}
void loop() {
digitalWrite(LED_PIN, HIGH);
delay(500);
digitalWrite(LED_PIN, LOW);
delay(500);
}
