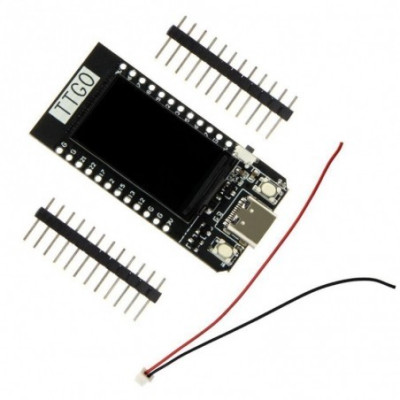

TTGO T-Display fejlesztőkártya, ESP32, WiFI, Bluetooth, 1.14"-os kijelző, USB Type-C
Kompakt fejlesztőkártya IoT prototípuskészítéshez és grafikus felületekhez, ESP32 kétmagos 240MHz-es processzorral, integrált WiFi és Bluetooth-szal, 1,14 hüvelykes színes IPS kijelzővel a gyors adatmegjelenítéshez, USB Type-C csatlakozóval CP2104 csatlakozóval az egyszerű programozáshoz, 4,2 V-os lítium-ion akkumulátorról JST csatlakozón keresztül történő töltés és tápellátás támogatásával, Reset gombbal és két gombbal a GPIO-n.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
TTGO ESP32 fejlesztőkártya 1,14 hüvelykes IPS színes LCD kijelzővel, 32 bites Xtensa kétmagos LX6 processzorral, WiFi-vel, Bluetooth-szal és 4,2 V-os lítium akkumulátor töltőáramkörével, amelyhez csatlakozóval rendelkezik.
A CP2104 USB-TTL átalakítót használja a számítógéppel való kommunikációhoz, és USB Type-C kábelt igényel.
Támogatja a szabványos firmware frissítést UART vagy OTA porton keresztül hálózaton keresztül. A panelen található egy Reset gomb is.
A panel a JST csatlakozóhoz csatlakoztatott akkumulátorral is működik, amely akkor töltődik, amikor az 5V-os tápegységet USB-kábelen keresztül csatlakoztatjuk.
A panelen két programozható gomb található, amelyek a GPIO0-hoz és a GPIO35-höz csatlakoznak.
Specifikációk:
Tápfeszültség: 5VDC, USB-n keresztül
Üzemi áram: kb. 60mA
Alvóáram: kb. 120uA
Támogatott akkumulátor: Lítium 4.2VDC
Akkumulátor üzemi feszültsége: 2,7 - 4,2 VDC
Akkumulátor töltési árama: 500mA
Akkumulátorcsatlakozó: JST 2 tűs, 1.25mm
USB: C típusú
Méretek mm: 51,5 x 25,1 x 8,5
Chipset: ESPRESSIF-ESP32 mikroprocesszor 240MHz Xtensa egy-/kétmagos 32 bites LX6
FLASH memória: 4MB QSPI
SRAM: 520KB
USB-TTL IC: CP2104
Moduláris interfész: UART, SPI, SDIO, I2C, LED PWM, TV PWM, I2S, IRGPIO, ADC, kapacitív érintésérzékelő, DACLNA előerősítő
WiFi szabvány: FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC
Protokoll: 802.11 b/g/n (802.11n, sebesség akár 150 Mbps) A-MPDU és A-MSDU polimerizáció, támogatja a 0,4 uS védelmi intervallumot
Frekvencia: 2.4GHz-2.5GHz (2400M-2483,5M)
Átviteli teljesítmény: 22dBm
Maximális kommunikációs távolság: 300m
WiFi mód: Állomás/SoftAP/SoftAP+Állomány/P2P
WiFi biztonság: WPA/WPA2/WPA2-Enterprise/WPS
Titkosítás: AES/RSA/ECC/SHA
Szoftverfejlesztés: Felhőszerver és SDK fejlesztési támogatás
Hálózati protokoll: IPv4, Pv6, SSL, TCP/UDP/HTTP/FTP/MQTT
Felhasználói konfiguráció: AT utasítások, felhőszerver, Android/IOS alkalmazás
Operációs rendszer: FreeRTOS
Bluetooth: v4.2BR/EDR és BLE
Rádiófrekvencia: -97dBm érzékenységgel, NZIF 1. osztályú, 2. osztályú vevővel és 3. osztályú AFH adóval
Hangfrekvencia: CVSD és SBC
Kijelző: TFT LCD IPS
Átló: 1,14 hüvelyk
Kijelzőillesztőprogram: ST7789V
Kiosztások:
Használat:
A panel programozásához le kell tölteni a https://github.com/espressif/arduino-esp32 és https://github.com/Bodmer/TFT_eSPI könyvtárat.
A módosított függvénykönyvtár letölthető a Letöltések részben. A TFT_e_SPI mappában található User_Setup_Select.h fájl konfigurálását igényli, azaz az „ #include ” sor megjegyzésbe kerül, az „ #include ” sor pedig megjegyzés nélkül.
Az ESP32 Arduino -> TTGO LoRa32-OLED v2.1.6 kártya van kiválasztva
