DC motor meghajtó modul, léptetőmotor, L9110S, H-híd, 2,5V-12V
Kettős H-híd modul irány- és sebességszabályozáshoz, ideális két egyenáramú motorhoz vagy egy léptetőmotorhoz, kompatibilis az Arduino-val és más fejlesztőkártyákkal. L9110S meghajtót használ, 2,5-12 V feszültséggel működik, csatornánként akár 0,8 A-t is támogat, 6 tűs a gyorscsatlakozáshoz és kompakt 28 x 21 mm-es NYÁK-kal, 3 mm-es rögzítőfuratokkal.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.

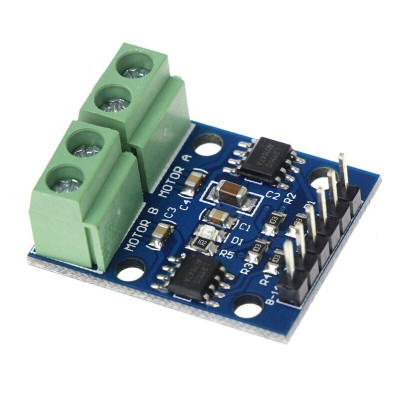

A dupla H-híd L9110S motorvezérlővel egy kompakt és hatékony modul, kompatibilis Arduino-val és más fejlesztőlapokkal, amely két DC motor vagy egy léptetőmotor vezérlésére lett tervezve. Lehetővé teszi legfeljebb 2 DC motor irányának és sebességének szabályozását, praktikus választás robotikai, automatizálási és elektronikus prototípus-készítési projektekhez.
2,5V és 12V közötti feszültségen működik, és legfeljebb 0,8A áramot képes szolgáltatni, ami alkalmassá teszi kis és közepes méretű motorokhoz. A kicsi méretű panel és a 6 csatlakozó tű egyszerű integrálást tesz lehetővé kompakt szerelésekhez, míg a 3 mm-es rögzítőfuratok segítik a modul stabil rögzítését a projektben.
Műszaki adatok:
Működési feszültség: 2,5-12V
Chip: L9110S
Maximális működési áram: 0,8A
Rögzítőfuratok átmérője: 3 mm
Pinszám: 6
PCB méretek mm-ben: 28 x 21 mm
Kompatibilitás: Arduino és más fejlesztőlapok
Funkció: 2 DC motor vagy 1 léptetőmotor vezérlése
Pin-kiosztás:
| Tű | Funkció | Leírás |
|---|---|---|
| B-IA | Vezérlő bemenet | B motor vezérlése |
| B-IB | Vezérlő bemenet | B motor vezérlése |
| GND | Föld | Közös föld a modul és a vezérlőlap között |
| VCC | Táplálás | Táplálási feszültség 2,5V - 12V DC |
| A-IA | Vezérlő bemenet | A motor vezérlése |
| A-IB | Vezérlő bemenet | A motor vezérlése |
Használat:
A modult elektronikai projektekben motorvezérlésre használják, a motorokat a dedikált csatlakozókhoz, a vezérlő tűket pedig a fejlesztőlaphoz csatlakoztatva. Lehetővé teszi a forgásirány váltását és a sebesség szabályozását megfelelő vezérlő jelekkel. Ajánlott mobil robotokban, automatikus mechanizmusokban, oktatási rendszerekben és laboratóriumi kísérletekben, ahol egyszerű és hatékony motorvezérlésre van szükség.
Motor kimenetek:
| Csatlakozó | Funkció | Leírás |
|---|---|---|
| MOTOR A | Motor kimenet | A DC motor csatlakoztatása |
| MOTOR B | Motor kimenet | B DC motor csatlakoztatása |
Tűkombinációk:
| Tűkombináció | Eredmény |
|---|---|
| A-IA: HIGH, A-IB: LOW | A motor egy irányba forog |
| A-IA: LOW, A-IB: HIGH | A motor ellenkező irányba forog |
| A-IA: LOW, A-IB: LOW | A motor leáll |
| B-IA: HIGH, B-IB: LOW | B motor egy irányba forog |
| B-IA: LOW, B-IB: HIGH | B motor ellenkező irányba forog |
| B-IA: LOW, B-IB: LOW | B motor leáll |
Fontos: Ne alkalmazzon egyszerre jelet mindkét irányba, mert a modul rövidzárlatot okoz és azonnal tönkremegy.
Arduino példa:
Arduino csatlakozások:
| L9110S modul | Arduino UNO | Funkció |
|---|---|---|
| VCC | 5V vagy külső forrás | Modul táplálása |
| GND | GND | Közös föld |
| A-IA | D5 | A motor vezérlése |
| A-IB | D6 | A motor vezérlése |
| B-IA | D9 | B motor vezérlése |
| B-IB | D10 | B motor vezérlése |
Motor csatlakozások:
| Modul csatlakozó | Csatlakoztatás |
|---|---|
| MOTOR A | 1. DC motor |
| MOTOR B | 2. DC motor |
