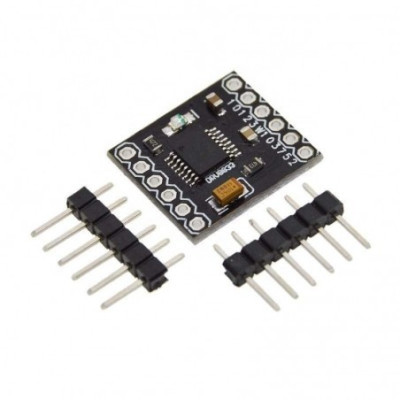

Motorvezérlő modul, kettős H-híd, DRV8833, 1.5A
Kompakt, kettős H-hídas meghajtó DRV8833 alapú, egy 4 vezetékes léptetőmotor vagy két független egyenáramú motor vezérléséhez, ideális Arduino és más fejlesztőkártyákhoz. Külön PWM vezérlést kínál mindkét csatornán, 1,5 A motoronként 3-10 V feszültségen, túláram-, rövidzárlat-, alulfeszültség- és hőmérséklet-védelemmel, valamint alvó üzemmóddal az alacsony energiafogyasztás érdekében.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Motorvezérlő modul, kompatibilis az Arduino-val és más fejlesztőkártyákkal, amely az integrált DRV8833-at használja, amely egy 4 vezetékes léptetőmotort vagy két független egyenáramú motort képes meghajtani a kettős H-híd segítségével, minden motorhoz külön PWM jel segítségével.
Védelemmel van áram, rövidzárlat, alacsony feszültség és hőmérséklet ellen. Van egy alvó üzemmód is, amely csökkenti az energiafogyasztást.
Specifikációk:
Tápfeszültség: 3 - 10 VDC
Kimeneti áram motoronként: 1,5 A, 2 motor
Méretek mm: 18,5 x 16 mm
Kiosztások:
ULT: LOW értékre állítva alvó üzemmódba lép
OUT1, OUT2: 1. csatorna H-híd, amelyet az IN1 és IN2 vezérel
OUT3, OUT4: 2. csatorna H-híd, amelyet az IN3 és IN4 vezérel
EEP PIN: Kimeneti védelem
VDC: 3-10VDC
Földelés: Földelés
Fontos : Ha ugyanazon csatorna IN lábait egyszerre HIGH szintre kapcsoljuk, az kiégeti a modult!
Az alvó mód beállításához el kell távolítani a J2 jumpert. Lehetséges, hogy rövidre kell zárni, hogy elkerülje az alapértelmezett alvó módba való belépést.
