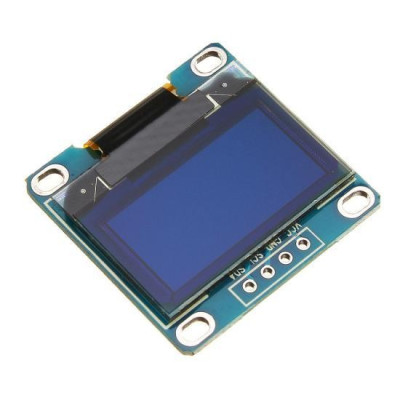

OLED kijelző 0,96" I2C IIC kék

0,96 hüvelykes OLED kijelző, kék színű, kompatibilis az Arduino és más fejlesztőkártyákkal. Ideális kisebb projektekhez az I2C és IIC kommunikációs interfésznek köszönhetően.

Ez a kijelző nem igényel háttérvilágítást (ezt a pixelek adják)

Specifikációk:

Nagy felbontás: 128X64

Látószög: >160°

Ultra alacsony fogyasztás: 0,08 W

Tápfeszültség: DC 3V-5V

Üzemi hőmérséklet: -30 ~ 70 fok

Méretek mm: 29 x 27,5 x 4,3

Aktív kijelző méretei mm: 26,5 x 14,8

Támogatás: IIC, I2C

I/O szinten közvetlenül kompatibilis a 3,3 V-os és 5 V-os mikrovezérlőkkel (közvetlenül kompatibilis, átalakítók nélkül)

Chip: SSD1306

Az IIC kommunikáció minimális számú lábat foglal el.

A csapok leírása:

GND: Földelés

VCC: 3,3 V vagy 5 V

SCL: IIC órajel

SDA: IIC adatvonal

Utasítás:

Bejelentkezés:

FÖLD ---------> FÖLD

VCC ---------> 3,3 V

SCL ---------> A5

SDA ---------> A4

Töröld az összes olyan könyvtárat, amely ütközhet a kijelzővel, és telepítsd az Adafruit_GFX és az Adafruit_SSD1306 könyvtárakat ( Eszközök --> Könyvtárak kezelése --> Keresés )

Tesztkód:

#tartalmazza // Tartalmazza a kijelzőhöz tartozó alapvető grafikus könyvtárat

#it includes // Az Adafruit_SSD1306 könyvtár beillesztése a kijelző meghajtásához

Adafruit_SSD1306 display(128, 64); // Kijelző létrehozása

#tartalmaz // Egyéni betűtípus hozzáadása

#tartalmaz // Egyéni betűtípus hozzáadása

int Variable1; // Hozz létre egy változót, hogy valami dinamikusan jelenjen meg a kijelzőn

void setup() // Beállítás kezdete

{

delay(100); // Ez a késleltetés szükséges a kijelző inicializálásához

display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // A kijelző inicializálása a 0x3C I2C címmel

display.clearDisplay(); // Törli a puffert

display.setTextColor (WHITE); // A szöveg színének beállítása

display.setRotation (0); // Tájolás beállítása. 0, 1, 2 vagy 3 értékek közül lehet választani

display.setTextWrap(false); // Alapértelmezés szerint a hosszú szövegsorok automatikusan visszakerülnek a bal szélső oszlopba.

// Ennek a viselkedésnek a felülbírálásához (így a szöveg a kijelző jobb oldalán túl fog futni - hasznos például

// görgetési kijelölő effektek), használd a setTextWrap(false) függvényt. A normál csomagolási viselkedés visszaáll

// a setTextWrap(true) paranccsal.

display.dim (0); //Fényerő beállítása (0 a maximum, 1 pedig egy kicsit halvány)

} // Beállítás vége

void loop() // Ciklus kezdete

{

Változók1++; // Változó növelése 1-gyel

ha(Változó1 > 150) // Ha a Változó1 nagyobb, mint 150

{

Változó1 = 0; // Változó1 értéke 0

}

// A Variable1-et karakterlánccá alakítjuk, így a szöveg jobbra igazítását módosíthatjuk:

// Tizedes számok összeadására vagy eltávolítására is használható.

char string [10] ; // Hozz létre egy 10 karakterből álló karaktertömböt

// float-os számot karakterlánccá konvertálunk:

dtostrf(Változó1, 3, 0, karakterlánc); // ( , , , )

display.clearDisplay(); // Töröljük a kijelzőt, hogy frissíthessük

display.setFont (&FreeMono9pt7b); // Egyéni betűtípus beállítása

display.setTextSize(0); // Betűméret beállítása. Egyéni betűtípust használunk, ezért mindig a 0-s betűméretet kell használni.

// Szöveg nyomtatása:

display.setCursor (0, 10); // (x, y)

display.println("Hello"); // Kiírandó szöveg vagy érték

// Háromszög rajzolása:

display.drawTriangle(40,40, 50,20, 60,40, WHITE); // Háromszög rajzolása. A háromszöget meghatározó három sarokpont X és Y koordinátái, majd egy szín

// Kitöltött háromszög rajzolása:

display.fillTriangle(0.63, 15.45, 30.63, WHITE); // Kitöltött háromszög rajzolása. A háromszöget meghatározó három sarokpont X és Y koordinátái, majd egy szín

// Vonal rajzolása:

display.drawLine(40, 63, 70, 63, WHITE); // Vonal rajzolása (x0,y0,x1,y1,szín)

// Körök rajzolása:

display.drawCircle (47, 36, 20, WHITE); // Kör rajzolása (x,y,sugár,szín). Az X és Y a középpont koordinátái.

// Rajzolj egy kitöltött kört:

display.fillCircle (12, 27, 10, WHITE); // Kitöltött kör rajzolása (x,y,radius,color). Az X és Y a középpont koordinátái.

// Lekerekített téglalapot rajzol és kitölt:

display.fillRoundRect (58, 0, 18, 18, 5, WHITE); // Kitöltött, lekerekített téglalapot rajzol (x,y,szélesség,magasság,szín)

// A helytől jobbra lefelé rajzol

// Téglalap rajzolása:

display.drawRect (79, 0, 49, 27, WHITE); // Téglalap rajzolása (x,y,szélesség,magasság,szín)

// A helytől jobbra lefelé rajzol

display.setFont (&FreeMonoBold12pt7b); // Egyéni betűtípus beállítása

// Változó kiírása balra igazítva:

display.setCursor (83, 20); // (x, y)

display.println(Változó1); // Kiírandó szöveg vagy érték

// Lekerekített téglalap rajzolása:

display.drawRoundRect (79, 37, 49, 27, 8, WHITE); // Lekerekített téglalap rajzolása (x,y,szélesség,magasság,sugár,szín)

// A helytől jobbra lefelé rajzol

// Változó kiírása jobbra igazítva:

display.setCursor (83, 57); // (x, y)

display.println(string); // Kiírandó szöveg vagy érték

display.display(); // Kiírja az összes korábban beállított értéket

} // Ciklus vége
