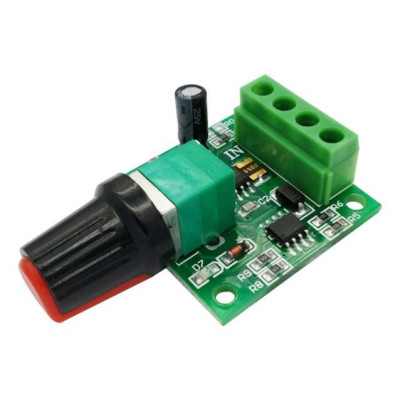

DC motorvezérlő 1803BK, állítható PWM, 3-15V, 2A, 30W

Ez a bemutató a PWM 1803BK vezérlőt független modulként használja, fejlesztőpanel és program nélkül. A modulnak saját PWM-jelgenerátora van, egyetlen beállítása pedig a panelen lévő potenciométer. Akkor hasznos, ha egy alacsony feszültségű egyenáramú motor fordulatszámát szeretné szabályozni, például egy ventilátorét, egy kis szivattyúét, egy autóban vagy játékban használt RS-385 motorét, vagy ha egy kis teljesítményű ellenállásos terhelés fényerejét szeretné csökkenteni.

Egyenáramú tápforrásról táplálja, a motort a kimeneti kapcsokra csatlakoztatja, és a gombbal állítja be a sebességet. Más külső alkatrészre nincs szükség, mert a panelen már megvan a bemeneti kondenzátor és az induktív terhelések védődiódája.

Működés:

A modul nem ellenálláson keresztül csökkenti a feszültséget, hanem nagyon gyorsan be- és kikapcsolja a motor táplálását. A panelon egy NE555 áramkör állítja elő a PWM (impulzusszélesség-moduláció) jelet, egy 9926A kettős MOSFET tranzisztor pedig kapcsolja az áramot a motor felé. Minél szélesebbek az impulzusok, annál több energiát kap a motor, és annál gyorsabban forog.

Az impulzus hosszának és a teljes periódus hosszának arányát kitöltési tényezőnek nevezik, ezt a potenciométerrel lehet 0 és 100 % között állítani. A motorra jutó átlagfeszültség így számítható: Umotor = Utáp x kitöltési tényező. 12 V tápfeszültség és 50 %-os kitöltési tényező mellett a motor átlagosan 6 V-ot kap. 100 %-nál gyakorlatilag a teljes tápfeszültséget kapja.

A maximális kimeneti teljesítmény 30 W, a maximális folyamatos áram 2 A. 12 V-nál egy 2 A-t fogyasztó motor 12 V x 2 A = 24 W-ot igényel, tehát belefér a határba. A modulon 2 A-es visszaállítható biztosíték van, amely túlterhelésnél megszakítja a kört, és lehűlés után visszaáll.

A modul nem tudja megfordítani a forgásirányt. Az irány csak a motor két vezetékének felcserélésével változtatható, a tápfeszültség kikapcsolt állapotában.

Csatlakoztatás:

Táplálja a modult 12 VDC-vel, legalább 2 A-es forrásról, és soha ne lépje túl a 15 V-ot. A csavaros sorkapcsoknak 4 helyük van, a panelen pedig az IN felirat a tápláláshoz szánt szélső pár mellett található. A panelen nincs feltüntetve a + és - jel a kapcsokon, ezért a feszültség rákapcsolása előtt ellenőrizze a polaritást az eladó bekötési rajzával vagy multiméterrel. Jack csatlakozós tápforráshoz 5.5 x 2.1 mm-es anyás jack adaptert használjon csavaros kapcsokkal. Szintillesztőre nincs szükség, mert nincsenek logikai jelek.

A csatlakozások módosítása előtt mindig kapcsolja ki a tápellátást. Többletvédelemként a pozitív tápvezetékbe sorba köthet egy biztosítékot. Ne cserélje fel a tápforrás polaritását, mert a fordított polaritás elleni védelem nem igazolt.

Gombok, beállítások és jelzők:

Indulási állapot: forgassa a gombot teljesen az OFF állásba, mielőtt csatlakoztatja a tápforrást, hogy a motor ne induljon hirtelen.

Sebességbeállítás: a tápfeszültség rákapcsolása után nagyon lassan forgassa a gombot az OFF állásból. Egy bizonyos szögnél a D7 LED kigyullad, a motor pedig forogni kezd. Forgassa tovább a kívánt sebességig. Ha visszafelé forgatja a gombot, a sebesség csökken, a leállító végállásban pedig a motor megáll.

Így láthatja, hogy a beállítás működik: a motor sebessége a gomb forgatásával finoman változik, és a D7 LED fényereje ugyanekkor módosul.

Konfigurálás:

A modulnak nincs menüje, programozó gombjai vagy memóriája. Egyetlen paramétere a kitöltési tényező, amelyet a potenciométer mechanikus állása határoz meg. A beállítás a tápfeszültség kikapcsolásakor is megmarad, mert a gomb abban az állásban marad, ahol hagyta. Újraindításkor a modul pontosan ugyanazzal a sebességgel indul.

Az alábbi táblázat néhány gombállásnál mutatja a motorra jutó átlagfeszültséget 12 VDC tápellátás mellett. Az értékek tájékoztató jellegűek, mert a pontos állás a potenciométertől függ.

A forgásirány megváltoztatásához húzza ki a tápegységet a konnektorból, cserélje fel a vezetékeket az M+ és M- kapcsokon, és csak utána csatlakoztassa újra a modult a tápforráshoz.

Használati példa:

A példa célja egy 12 VDC-s RS-385 motor fordulatszámának szabályozása, amely működés közben 2 A alatt fogyaszt, 12 VDC-s, 2 A-es hálózati tápegységről.

1. lépés. Húzza ki a tápegységet a konnektorból. Csatlakoztassa az 5.5 x 2.1 mm-es jack adaptert a tápegységhez. Kösse az adapter + kapcsát az IN+-hoz, a - kapcsát az IN-hez, miután az eladó bekötési rajzával vagy multiméterrel ellenőrizte a kapcsok polaritását.

2. lépés. Kösse a motor piros vezetékét az M+-hoz, a fekete vezetéket az M-hez. Húzza meg jól a csavarokat, és ellenőrizze, hogy nem lóg ki réz a kapocsból, és nem ér a szomszédos kapocshoz.

3. lépés. Fordítsa a gombot teljesen az OFF állásba. Dugja be a tápegységet a konnektorba. A motornak álló helyzetben kell maradnia.

4. lépés. Forgassa lassan a gombot. A D7 LED kigyullad, a motor kis sebességgel indul. Forgassa a löket feléig, ahol a motor átlagosan körülbelül 6 V-ot kap, és figyelje meg, hogy a sebesség nő, a D7 LED pedig fényesebb lesz.

5. lépés. A teljes sebességhez fordítsa a gombot a maximális végállásba, majd vissza a kívánt sebességig. Leállításhoz fordítsa a gombot teljesen az OFF állásba.

6. lépés. Ha a motor a kívánttal ellentétes irányba forog, húzza ki a tápegységet a konnektorból, cserélje fel a motor vezetékeit az M+ és M- kapcsokon, és kezdje újra a 3. lépéstől.

Gyakori problémák:

A motor nem indul, és a D7 LED sötét marad. A legvalószínűbb ok, hogy a gomb OFF állásban maradt, vagy a tápot fordított polaritással csatlakoztatta. Fordítsa a gombot kissé az OFF állástól visszafelé, majd ellenőrizze a polaritást multiméterrel, valamint az IN+ és IN- csatlakozásokat.

A motor csak a gomb egy bizonyos szögénél indul el. Ez normális, mert kis kitöltési tényezőnél az átlagfeszültség túl kicsi ahhoz, hogy legyőzze a motor súrlódását. Forgassa tovább a gombot, amíg a motor el nem indul.

A motor hirtelen leáll, vagy szakaszosan működik. A 2 A-es visszaállítható biztosíték túlterhelés vagy elakadt motor miatt kioldott. Kapcsolja ki a tápellátást, szüntesse meg az okot, hagyja lehűlni a modult, majd helyezze újra üzembe.

A motor nem éri el a maximális sebességet, vagy nagy terhelésnél a LED elhalványul. A tápforrás nem tudja biztosítani a kért áramot, és a feszültsége leesik. Használjon legalább 2 A-es tápforrást, a motorhoz megfelelő feszültséggel.

A motor fordított irányba forog. A modul nem tudja megfordítani az irányt. Kapcsolja ki a tápellátást, és cserélje fel a motor vezetékeit az M+ és M- kapcsokon.

A modul melegszik. Ez normális 2 A közeli áramoknál. Csökkentse a terhelést, vagy biztosítson szellőzést, ha a hőmérséklet túl magas lesz.

Korlátok és tanácsok:

A modul bemenetén legfeljebb 15 V, folyamatos árama legfeljebb 2 A, teljesítménye pedig legfeljebb 30 W lehet. Nem tudja megfordítani a forgásirányt, és nem méri a fordulatszámot, ezért a valós sebesség a terheléstől és a tápfeszültségtől függ. A panelen nincs igazolt védelem a fordított polaritás ellen.

Stabil működéshez feszültségben és áramban is megfelelő tápforrást, valamint elegendő keresztmetszetű vezetékeket használjon. A pozitív tápvezetékbe sorba köthet biztosítékot. A modullal ventilátorok és kis szivattyúk fordulatszám-szabályozói, játékok és modellautók mechanizmusai, valamint kis teljesítményű ellenállásos terhelések fényerőszabályozói építhetők.
