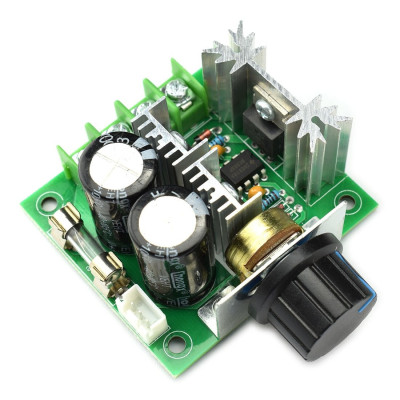

Motorfordulatszám-szabályozó modul, PWM, 12-40VDC, 10A, Tenstar Robot
PWM modul kefés egyenáramú motorok fordulatszám-szabályozására, ideális finom fordulatszám-szabályozáshoz nagy nyomatékveszteség nélkül. 12-40 VDC feszültségen működik, akár 400 W teljesítményt is lead, 8 A ajánlott áramerősséggel és 10 A csúcsterheléssel, 13 kHz PWM frekvenciával és 10-100%-os potenciométeres beállítással, biztosítékkal és csatlakozóval a külső potenciométerhez.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Egyenáramú motorok fordulatszám-szabályozó modulja, amely PWM módszert (impulzus modulációval) használ a működéshez. A PWM módszer megőrzi a motorhoz jutó feszültséget és teljesítményt, azzal a különbséggel, hogy ez impulzusokban (10%-ról 100%-ra) kerül leadásra a kitöltési tényező változtatásával. Ily módon a feszültség csökkentésével nagyobb nyomaték érhető el a fordulatszám-szabályozási módszerhez képest.
Maximum 400 W teljesítményű és 10 A áramerősségű motort képes vezérelni (8 A alatt ajánlott).
A modul csak kefés egyenáramú motorokkal kompatibilis (kefe nélküli motorokkal nem). Nincs fordított polaritásvédelem, ezért ügyeljen a helyes csatlakozásra, hogy ne égesse meg a modult. Jó gyakorlatként a megadott maximális specifikációk felének megfelelő modulok használatát javasoljuk.
Javasolt a modul hőmérsékletének figyelése, különösen a tesztfázis alatt, és a hűtés javítása túlmelegedés esetén.
A modulon egy üveg biztosíték található a túlzott áram elleni védelem érdekében (ne bízzon abban, hogy a biztosíték megmenti a modult túláram esetén, a specifikációban megadott teljesítményen történő hosszú távú használat a modul kiégését okozhatja), valamint egy 3 tűs XH2.54 dugó, amely külső potenciométer meghosszabbításaként használható.
Specifikációk:
Tápfeszültség: 12 - 40 VDC
Modell: CCMHC, Tenstar Robot
Szabályozott teljesítmény: 0,01 - 400 W
Szabályozott áram: 8A (Maximum 10A rövid csúcsértékeknél)
Készenléti áram: 0,02 A
PWM frekvencia: 13 kHz
PWM kitöltési tényező: 10 - 100%, potenciométerrel állítható
Méretek mm: 60 x 55 x 28 mm
