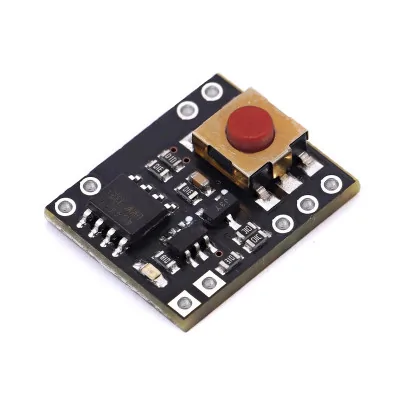

Schaltermodul, Netzschalter, EIN-AUS, 3,3-20V, 11A
Elektronische ON-OFF-Schaltlösung mit Ein-Tasten-Bedienung, ideal für die schnelle Steuerung der Stromversorgung in Embedded-Projekten und tragbaren Geräten. Funktioniert bei 3,3-20V und schaltet bis zu 11A, hat einen ultra-niedrigen Standby-Verbrauch, kompakte Abmessungen von 15x18mm für einfache Integration, unterstützt einfache Verbindung zwischen Quelle und Verbraucher und ermöglicht einen externen Schalter.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das elektronische Umschaltmodul mit Taste ist eine praktische und effiziente Lösung zum Ein- und Ausschalten von Verbrauchern mit nur einem Tastendruck.
Es ersetzt erfolgreich klassische mechanische Schalter und bietet einen zuverlässigen Betrieb ohne mechanischen Verschleiß und mit einem äußerst niedrigen Stromverbrauch im Standby.
Dank der weiten Betriebsspannung von 3,3 V bis 20 V und einem maximalen Strom von bis zu 11 A ist das Modul für eine Vielzahl von Anwendungen geeignet, von Elektronikprojekten und Embedded-Systemen bis hin zu tragbaren Geräten. Die kompakten Abmessungen von 15 x 18 mm und das Gewicht von nur 2 g ermöglichen eine einfache Integration, selbst in Montagen mit begrenztem Platz.
Spezifikationen:
Betriebsspannung: 3,3-20 V
Maximaler Betriebsstrom: 11 A
Stromverbrauch: 0.01mA
Abmessung: 15 x 18 mm
Gewicht: 1 g
Anwendung:
Verbinden Sie das Modul zwischen der Stromquelle und dem Verbraucher unter Beachtung der Markierungen auf der Platine. Drücken Sie die Touch-Taste, um die Stromversorgung ein- oder auszuschalten. Das Modul behält den ausgewählten Zustand bis zum nächsten Tastendruck bei, was die Bedienung in Anwendungen erleichtert, in denen eine einfache und schnelle Steuerung der Stromversorgung erforderlich ist.
Jeder Anschluss hat 2 Pads, die parallel verbunden sind, um das Löten zu erleichtern.
Das freie Pad über GND stellt eine alternative Ausgangsbuchse zum Schalter auf der Platine dar und kann für einen externen Schalter verwendet werden.
Pinbelegung:
| Pin | Funktion |
|---|---|
| IN+ | Eingang Versorgung Plus von der Quelle |
| GND | Eingang Versorgung Minus von der Quelle und Minus Ausgang zum Verbraucher |
| OUT+ | Ausgang Plus zum Verbraucher |
