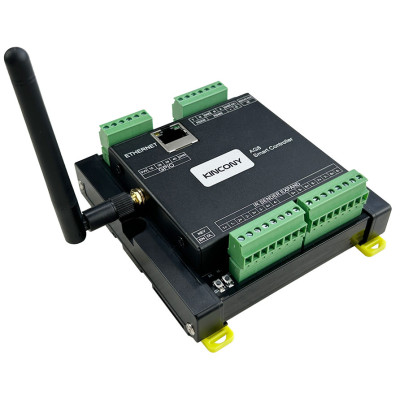

ESP32-S3 Intelligenter IR-Controller, Home Assistant, AG8
DIN-Modul zur Automatisierung von Geräten mit Fernbedienung, steuert gleichzeitig bis zu 8 IR-Geräte über unabhängige Kanäle und lernt die Codes schnell mit dem integrierten IR-Empfänger. Es integriert sich automatisch in Home Assistant über MQTT, bietet eine stabile Verbindung über WLAN oder Ethernet und wird direkt mit 9-24 VDC betrieben, mit USB-C für Programmierung und Backup.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Dieser intelligente IR-Controller ist ein kompaktes Modul zur Montage auf einer DIN-Schiene, basierend auf dem ESP32-S3-WROOM-1U N16R8 Chip und entwickelt zur Steuerung von Geräten mittels Infrarot in Automatisierungsanwendungen. Er verfügt über 8 unabhängige IR-Sende-Kanäle, einen integrierten IR-Empfänger, RS232- und RS485-Schnittstellen für serielle Kommunikation sowie GPIO-Pins zur Erweiterung der Funktionalitäten.
Das Modul bietet flexible Konnektivität, unterstützt WiFi, Ethernet über den W5500-Chip und kann direkt im Bereich von 9-24 VDC mit Strom versorgt werden. Die Platine läuft mit der Firmware KCS v3 und unterstützt die Autodetektion für Home Assistant über das MQTT-Protokoll, wodurch keine Konfigurationscodierung für die Integration in Home Assistant erforderlich ist.
Spezifikationen:
Chip: ESP32-S3-WROOM-1U N16R8
Konnektivität: Wi-Fi 2,4 GHz + Ethernet (WIZnet W5500)
Stromversorgung: 9 – 24 VDC
IR: 8 Sende-Kanäle (IR-Sender) + 1 Empfänger (IR-Empfänger)
Schnittstellen: RS232, RS485
Unterstützte IR-Standards: NEC, RC5 (dekodiert)
Firmware: KCS v3
Entwicklungsumgebungen: ESPHome, Arduino IDE, MicroPython, ESP-IDF
PCB-Abmessungen: 83 x 100 mm
Layout:
| Terminal / Anschluss | Beschreibung |
|---|---|
| DC 9-24V | Stromeingang (Schraubklemme) |
| IR Sender CH1..CH8 | 8 Kanäle für externe IR-Dioden (positiv und negativ) |
| IR Empfänger | IR-Empfänger zum Lernen von Codes der Fernbedienung |
| RS485 (A, B, GND) | Anschluss für RS485-Kommunikation (Modbus) |
| RS232 (TX, RX) | Anschluss für serielle RS232-Kommunikation |
| 3V3 | 3,3 VDC |
| IO15, IO38, IO39, IO40 | Freie GPIOs, konfigurierbar als digitale Eingänge mit Pull-up |
| Ethernet | Ethernet-Port (Verbindung zum Router oder Switch) |
| USB-C | Port für Programmierung und Stromversorgung (5 VDC) |
| Reset / Download Button | Tasten zum Firmware-Upload und Reset |
Die 8 IR-Kanäle arbeiten unabhängig und ermöglichen die Steuerung von bis zu 8 verschiedenen IR-Geräten gleichzeitig.
Anwendung:
Setup
Montieren Sie die Platine auf der DIN-Schiene oder befestigen Sie sie mit Schrauben. Schließen Sie die Stromquelle 9-24 V am DC-Anschluss unter Beachtung der Polarität an. Verbinden Sie die IR-Sender mit den Anschlüssen IR1-IR8, für große Entfernungen (bis zu 300 m) verwenden Sie abgeschirmtes Kabel oder CAT5. Für maximale Stabilität nutzen Sie den Ethernet-Port, alternativ können Sie die Verbindung über Wi-Fi herstellen. Stellen Sie sicher, dass die Platine und die Steuergeräte im gleichen Netzwerk sind.
Firmware
Die Firmware KCS v3 kann von der Website heruntergeladen und über den USB-C-Port auf die Platine geladen werden. Nach dem Start verbindet sich die Platine automatisch mit dem MQTT-Broker und wird vom Home Assistant erkannt.
Lernfunktion für Codes
Mit aktivierter Firmware verwenden Sie die Funktion „LEARN“ über die Weboberfläche oder MQTT. Halten Sie die Fernbedienung vor den IR-Empfänger, drücken Sie die gewünschte Taste, der Code wird gespeichert und automatisch als Entität im Home Assistant veröffentlicht.
Benutzerdefinierte Programmierung (ESPHome / Arduino)
Wenn Sie die Platine mit ESPHome verwenden möchten, nutzen Sie die YAML-Konfigurationsdatei (verfügbar hier). Für Arduino IDE oder MicroPython installieren Sie die Unterstützung für ESP32-S3 und greifen auf die entsprechenden GPIO-Pins zu.
Lieferumfang:
1 x ESP32-S3 Smart IR AG8 Controller
1 x Antenne
