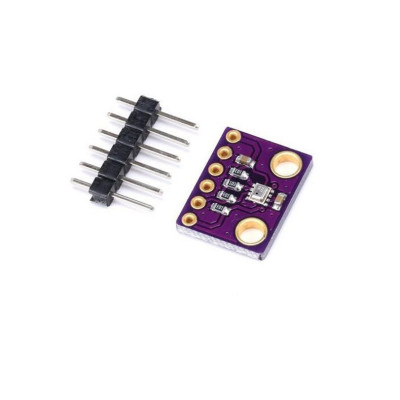

BMP280 Atmosphärendruck- und Temperatursensor, 3,3 V
Das Modul zur präzisen Messung von Luftdruck und Umgebungstemperatur in energiesparenden Projekten arbeitet mit 3,3 V und eignet sich ideal für Wetterstationen, Höhenmesser und Umweltüberwachung. Es bietet I2C- oder SPI-Kommunikation, hohe Messstabilität, kompakte Bauweise und hervorragende Kompatibilität mit Arduino, ESP32 und anderen Entwicklungsboards.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das auf dem Bosch BMP280 basierende Sensormodul für Luftdruck und Temperatur ist mit 3,3-V-Entwicklungsboards kompatibel und für präzise und stabile Messungen in elektronischen Anwendungen konzipiert. Der Sensor misst Luftdruck und Umgebungstemperatur (nicht die Luftfeuchtigkeit), bietet I2C- und SPI-Kommunikation, geringen Stromverbrauch, kompakte Bauform und hervorragende Kompatibilität mit Arduino, ESP32 und anderen Entwicklungsboards.
Das Modul arbeitet mit einem Logikpegel von 3,3 V, ermöglicht die Auswahl der I2C-Adresse über den SDO-Pin (standardmäßig ist dieser mit dem internen Pull-up-Widerstand verbunden) und kann aufgrund der Standardkonfiguration der Platine direkt im I2C-Modus verwendet werden, ohne dass der CSB-Pin angeschlossen werden muss.
Für die SPI-Kommunikation ändert das Modul die Pinbelegung: SCL wird zum SPI-Takt, SDA zu MOSI, SDO zu MISO und CSB zu Chip Select. Eine wichtige Voraussetzung für den SPI-Betrieb des BMP280 ist, dass der CSB-Pin mit einem GPIO-Pin der Platine verbunden und vom Code gesteuert wird (CSB muss auf LOW gesetzt werden, um den Sensor auszuwählen). Bleibt CSB auf HIGH, wechselt der Sensor in den I2C-Modus.
Spezifikationen:
Modell: BMP280
Versorgungsspannung: 1,8 – 3,3 V DC
Logikspannung: 3,3 V
Kommunikationsschnittstelle: I2C bis zu 3,4 MHz
Kommunikationsschnittstelle: SPI bis zu 10 MHz
Standard-I2C-Adresse: 0x76
Alternative I2C-Adresse: 0x77 über SDO-Pin auf LOW gesetzt
Temperaturbereich: -40 °C bis +85 °C
Temperaturauflösung: 0,01 °C
Temperaturgenauigkeit: ±1 °C
Atmosphärischer Druckbereich: 300 – 1100 hPa
Druckauflösung: 0,18 Pa
Druckgenauigkeit: ±1 Pa
Abmessungen (mm): 12 x 15.5mm
Verwenden:
Achtung! Wir empfehlen die Verwendung eines Logikpegelwandlers bei der Verwendung mit 5V-Platinen!
Das Modul wird je nach Anwendung über die I2C- oder SPI-Schnittstelle mit dem Entwicklungsboard verbunden.
Im I2C-Modus muss der CSB-Pin nicht angeschlossen werden, da er intern bereits auf HIGH gesetzt ist, wodurch die I2C-Kommunikation automatisch aktiviert wird. Es werden lediglich die Anschlüsse VCC, GND, SDA und SCL benötigt.
Die Standard-I2C-Adresse ist 0x76. Wird der Sensor nicht am Bus erkannt, kann sie durch Anlegen einer Spannung 3.3V. Für schnelles Testen und Konfigurieren empfiehlt sich Beispiel 2 aus der Sparkfun-Bibliothek, das speziell für die Auswahl der I2C-Adresse vorgesehen ist. Der ESP32 arbeitet nativ mit 3,3 V und benötigt keinen Pegelwandler. Bei 5-V-Entwicklungsboards ist jedoch ein Pegelwandler zum Schutz des Sensors zwingend erforderlich.
Eine SPI-Verbindung kann dann nützlich sein, wenn mehrere Sensoren verwendet werden müssen, ohne die Anzahl der I2C-Adressen einzuschränken.
Pinbelegung mit ESP32:
I2C:
| BMP280 | ESP32 | Beschreibung |
|---|---|---|
| VCC | 3V3 | 3,3-V-Netzteil |
| GND | GND | Masse |
| SDA | GPIO 21 | I2C-Datenleitung |
| SCL | GPIO 22 | I2C-Taktleitung |
| CSB | OFFLINE | I2C-Modus standardmäßig aktiviert |
| SDO | nicht angeschlossen oder 3V3 | Auswahl der I2C-Adresse (0x76 nicht verbunden, 0x77 verbunden mit 3,3 V) |
SPI:
| BMP280 | ESP32 | Beschreibung |
|---|---|---|
| VCC | 3V3 | Fütterung |
| GND | GND | Masse |
| SCL | GPIO 18 | SCK SPI |
| SDA | GPIO 23 | TRÖDELN |
| SDO | GPIO 19 | MISO |
| CSB | GPIO 5 | Chipauswahl |
