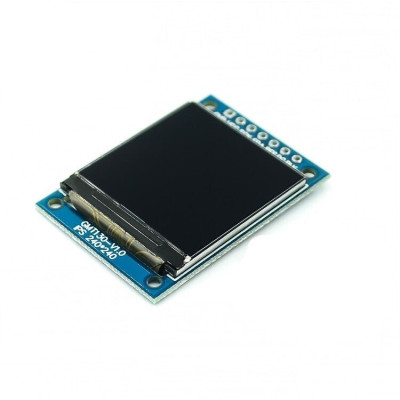

Anzeige TFT 1,3", IPS, SPI, 65K Farben, LCD ST7789V, 240x240, 7P
1,3-Zoll-IPS-Farbdisplay-Modul für Arduino-Projekte und Entwicklungsboards, ideal für kompakte grafische Oberflächen, Menüs und Echtzeit-Datenanzeige. Bietet eine Auflösung von 240 x 240 Pixeln mit 65.000 Farben und weiten Betrachtungswinkeln, schnelle SPI-Steuerung mit ST7789V-Treiber und BLK-Pin zur Hintergrundbeleuchtungssteuerung. Betriebsspannung: 3,3 V.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
1,3 Zoll IPS-Farbdisplaymodul, kompatibel mit Arduino und anderen Entwicklungsboards. Achtung! Unterstützt 3,3 V Spannung, sowohl Logik als auch Strom. Verwenden Sie bei Bedarf einen Logikpegelwandler für die Verwendung mit 5-V-Boards.
Dieses Display kommuniziert über SPI und die Pixel sind einzeln steuerbar, mit einer Auflösung von 240 x 240 RGB-Pixeln. Der LCD-Bildschirm ist ein TFT mit realistischen Farben und IPS, wodurch er aus allen Winkeln korrekt betrachtet werden kann.
Die Hintergrundbeleuchtung kann über den dedizierten BLK-Pin gesteuert werden (niedriger Pegel ist AUS).
Spezifikationen:
Versorgungsspannung: 3,3 VDC
Logikspannung: 3,3 VDC ( NICHT kompatibel mit 5 V! Verwenden Sie einen Logikpegelkonverter )
Integriert: ST7789VW
Anzahl der Pins: 7
Kommunikation: SPI
Bildschirmgröße: 1,3 Zoll
Auflösung: 240 x 240 Pixel
Farbe: RGB
Typ: TFT-LCD, IPS
Betriebstemperatur: -20 – +70 Grad C, ohne Kondensation
Abmessungen mm: 39 x 28mm
Login:
GND: Masse, Minus
VCC: 3,3 VDC, plus
SCL: SCL-Pin, serieller Takt
SDA: SDA-Pin, serielle Daten
RES: Reset-Pin
DC: Datensteuerpin
BLK: Steuerstift für die Hintergrundbeleuchtung
Verwenden:
Das Anwendungsbeispiel wird mit einer ESP32-Platine (erfordert keinen Logikpegelkonverter, Betrieb mit 3,3 V) gegeben, die über die Arduino IDE-Umgebung an das Display angeschlossen ist.

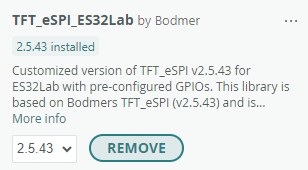

Installieren Sie die Bibliothek TFT_eSPI_ES32Lab von Bodmer .
Verbinden Sie die ESP32-Platine wie folgt mit dem Display:
| Anzeigestift | ESP32-Pin | Funktion | Beobachtungen |
|---|---|---|---|
| VCC | 3,3 V (oder 5 V, wenn das Modul über einen Regler verfügt) | Logik- und Hintergrundbeleuchtungsstromversorgung | Wenn das Modul einen Regler auf der Platine hat, können Sie 5 V verwenden. Andernfalls nur 3.3V. |
| GND | GND | Gemeinsamer Tisch | Muss mit dem ESP32 GND verbunden werden |
| SCL / SCK / CLK | GPIO 18 | SPI-Taktsignal | Es können auch 14 oder 5 sein, aber 18 ist die Standard-SCK-Leitung auf dem ESP32 |
| SDA / MOSI / DIN | GPIO 23 | SPI-Datenleitung (Master Out Slave In) | Es könnten 13 sein, aber 23 ist der MOSI-Standard. |
| RES / RST / RESET | GPIO 16 | Bildschirm-Hardware-Reset | Kann bei Bedarf auf einen anderen freien Pin geändert werden |
| DC / D/C / A0 | GPIO 17 | Daten-/Befehlsauswahl | Dient zum Umschalten zwischen Befehlen und Daten auf dem Display |
| BL / LED / SCHWARZ | GPIO 22 (oder 3,3 V direkt) | Hintergrundbeleuchtung (Bildschirmbeleuchtung) | Wenn Sie Softwaresteuerung wünschen, verwenden Sie GPIO22. Wenn Sie immer eingeschaltet sein möchten, schließen Sie es an 3,3 V an |
Laden Sie das Testcode-Archiv aus dem Download-Bereich herunter und laden Sie den Testcode über die Arduino IDE hoch.
