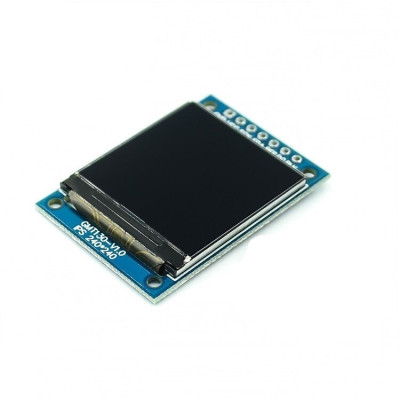

Kijelző TFT 1.3", IPS, SPI, 65K szín, LCD ST7789V, 240x240, 7P
1,3 hüvelykes IPS színes kijelzőmodul Arduino projektekhez és fejlesztőkártyákhoz, ideális kompakt grafikus felületekhez, menükhöz és valós idejű adatmegjelenítéshez. 240x240 felbontást, 65 ezer színt és széles betekintési szöget kínál, gyors SPI vezérlést ST7789V meghajtóval és BLK csatlakozóval a háttérvilágítás kezeléséhez, 3,3 V-on működik tápellátás és logika szempontjából.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
1,3 hüvelykes IPS színes kijelző modul, kompatibilis az Arduino-val és más fejlesztőkártyákkal. Figyelem! Támogatja a 3,3 V-os feszültséget, mind a logikai, mind a tápfeszültség oldalon. Szükség esetén használjon logikai szintátalakítót az 5 V-os kártyákkal való használathoz.
Ez a kijelző SPI-n keresztül kommunikál, és a pixelek egyenként vezérelhetők, 240x240 RGB pixeles felbontással. Az LCD képernyő egy TFT, valósághű színekkel és IPS technológiával, amely lehetővé teszi a helyes megtekintést minden szögből.
Háttérvilágítása a dedikált BLK csatlakozón keresztül vezérelhető (az alacsony szint kikapcsolva).
Specifikációk:
Tápfeszültség: 3,3 VDC
Logikai feszültség: 3,3 VDC ( NEM kompatibilis az 5 V-tal! Használjon logikai szintátalakítót )
Integrált: ST7789VW
Csapok száma: 7
Kommunikáció: SPI
Képernyőméret: 1,3 hüvelyk
Felbontás: 240 x 240 pixel
Szín: RGB
Típus: TFT LCD, IPS
Üzemi hőmérséklet: -20 - +70 Celsius fok, páralecsapódás nélkül
Méretek mm: 39 x 28 mm
Bejelentkezés:
GND: Föld, mínusz
VCC: 3,3 VDC, plusz
SCL: SCL tű, soros órajel
SDA: SDA tű, soros adat
RES: PIN-kód visszaállítása
DC: Adatvezérlő tű
BLK: Háttérvilágítás vezérlőtű
Használat:
A használati példát egy ESP32 panellel mutatjuk be (nem igényel logikai szintátalakítót, 3,3 V-on működik), amelyet az Arduino IDE környezet használatával csatlakoztatunk a kijelzőhöz.
Telepítsd a Bodmer által készített TFT_eSPI_ES32Lab könyvtárat.
Csatlakoztassa az ESP32 panelt a kijelzőhöz az alábbiak szerint:
| Kijelző tű | ESP32 tű | Funkció | Megfigyelések |
|---|---|---|---|
| VCC | 3,3 V (vagy 5 V, ha a modulnak van szabályozója) | Logikai és háttérvilágítási tápegység | Ha a modulnak van szabályozója a panelen, akkor 5V-ot használhat. Egyébként csak 3.3V. |
| Földelés | Földelés | Közös asztal | Az ESP32 GND-hez kell csatlakoztatni |
| SCL / SCK / CLK | GPIO 18 | SPI órajel | Lehet 14 vagy 5 is, de a 18 a standard SCK vonal az ESP32-n. |
| SDA / MOSI / DIN | GPIO 23 | SPI adatvonal (Master Out Slave In) | Lehetne 13 is, de a 23 a MOSI szabvány. |
| RES / RST / VISSZAÁLLÍTÁS | GPIO 16 | Képernyő hardver alaphelyzetbe állítása | Szükség esetén egy másik szabad PIN-kódra cserélhető |
| DC / D/C / A0 | GPIO 17 | Adat/Parancs kiválasztás | Parancsok és adatok közötti váltásra szolgál a kijelzőn |
| FEKETE / LED / FEKETE | GPIO 22 (vagy 3,3 V közvetlen) | Háttérvilágítás (képernyő megvilágítása) | Szoftveres vezérléshez használj GPIO22-t. Ha mindig bekapcsolva szeretnéd, csatlakoztasd 3,3 V-ra. |
Töltsd le a tesztkód archívumot a Letöltések részből, és töltsd fel a tesztkódot az Arduino IDE-n keresztül.
