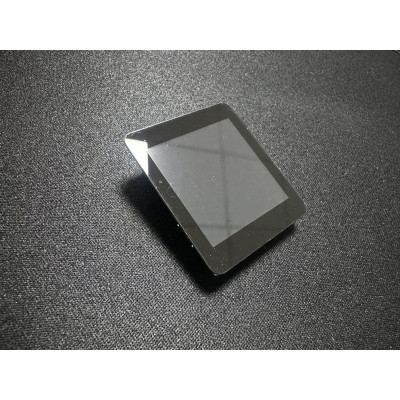

Kapacitív képernyőmodul, TFT LCD, 1,54 hüvelyk, ST7789, 3,3 V, 3 vezetékes, 9 BIT

1,54 hüvelykes színes TFT LCD kijelzőmodul kapacitív érintőképernyővel, 240×240 pixeles felbontással, ideális olyan alkalmazásokhoz, amelyek kompakt, modern és interaktív kijelzőt igényelnek.

A kijelző IPS technológiát használ, amely minden irányban akár 80°-os betekintési szöget biztosít, tiszta képekkel és élénk színekkel, a betekintési szögtől függetlenül.

A kijelző rész integrálja az ST7789V vezérlőt, egy 3 vezetékes SPI interfészt használva, 9 bites átvitellel, ahol a parancsok és az adatok közötti választás a protokoll további bitjén keresztül történik (külön DC csatlakozó nélkül).

Az érintőképernyős rész egy kapacitív érintőpanellel készült, amelyet az FT6236 áramkör vezérel, és amely az oldalsó csatlakozón keresztül elérhető I²C interfészen (SCL és SDA) keresztül kommunikál.

Kis mérete alkalmassá teszi ezt a modult viselhető eszközprojektekhez, grafikus felhasználói felületekhez (GUI), IoT-hez, automatizáláshoz vagy más olyan alkalmazásokhoz, ahol korlátozott a hely.

A kijelző egy használatra kész modulra van szerelve, amely szabványos 2,54 mm-es csatlakozókkal van felszerelve, és kompatibilis a próbapanelekkel és fejlesztőkártyákkal, például az Arduino, ESP32, STM32 stb.

A modul nem 5V-os! 5V-os panelekkel (UNO, Nano, stb...) használva logikai szintátalakítót kell hozzáadni a jellábakhoz!

Műszaki adatok:

Tápfeszültség: 2,5 – 3,3 VDC

Logikai feszültség: 3,3 VDC

LCD típusa: TFT színes, 1,54 hüvelyk

Felbontás: 240 (RGB) × 240 pixel

Színek: RGB, 65K

Kijelző típusa: IPS / Áteresztő / Normál fehér

Látószög: 80°

LCD meghajtó IC: ST7789V

Aktív terület: 27,72 × 27,72 mm

Kijelző interfész: SPI 3-vezetékes, 9-bites

Háttérvilágítás: 3 db fehér LED

Érintőpanel típusa: Kapacitív

Érintővezérlő IC: FT6236

Érintőfelület: I²C (IIC)

Érintések maximális száma: 1 pont + gesztusok

Érintési terület: 28,12 × 28,12 mm

Érintőpanel méretei: 40,2 × 40,5 mm

Felületi keménység: 6H

Üzemi hőmérséklet: -20°C ~ +70°C

Teljes méretek: 40,2 × 40,5 × 3,44 mm

ESP32 Wroom DevKitC-vel ellátott modul kivezetései:

⚠️ Megjegyzés: A kijelző a 3 vezetékes SPI protokollt használja 9 bites átvitellel. Az egyenáramú csatlakozót nem használják parancs/adat kiválasztására, ezt a protokoll egy további bitjén keresztül lehet elvégezni.

Tesztkód ESP32-vel Arduino IDE-n keresztül:

Ez a tesztkód használható a képernyő tesztelésére (csak képernyő, érintésmentes):

// ESP32 Wroom DevKitC + ST7789 (SPI 3-vezetékes, 9-bites)

#belefoglalás

#SCL 18 definiálása

#SDA 23 meghatározása

#definiálja a CS 5-öt

#RST 17 meghatározása

#define BL 4 // vagy -1, ha a BL 3V3-nál van

#define W 240

#H 240 meghatározása

statikus inline void clk() { digitalWrite(SCL,1); digitalWrite(SCL,0); }

static inline void send9(bool dc, uint8_t v) { uint16_t w=(uint16_t(dc)<<8)|v; for(int i=8;i>=0;i--){ digitalWrite(SDA,(w>>i)&1); clk(); } ...

statikus inline void cmd(uint8_t c) { digitalWrite(CS,0); send9(0,c); digitalWrite(CS,1); }

statikus inline void dat(uint8_t d) { digitalWrite(CS,0); send9(1,d); digitalWrite(CS,1); }

statikus inline void datN(const uint8_t* p, size_t n){ digitalWrite(CS,0); for(size_t i=0;i)

static void rst() { pinMode(RST,OUTPUT); digitalWrite(RST,1); delay(10); digitalWrite(RST,0); delay(20); digitalWrite(RST,1); delay(120); }

static void bl() { if(BL>=0){ pinMode(BL,OUTPUT); digitalWrite(BL,1); } ...

statikus void győzelem(uint16_t x0,uint16_t y0,uint16_t x1,uint16_t y1){ } } } }

cmd(0x2A); uint8_t a [4] = {uint8_t(x0>>8),uint8_t(x0),uint8_t(x1>>8),uint8_t(x1)} ; adott N(a,4);

cmd(0x2B); uint8_t b [4] = {uint8_t(y0>>8),uint8_t(y0),uint8_t(y1>>8),uint8_t(y1)} ; adottN(b,4); }

cmd(0x2C);

}

statikus ürességkitöltés(uint16_t c){

win(0,0,W-1,H-1); uint8_t hi=c>>8, lo=c&0xFF; digitalWrite(CS,0); uint8_t hi=c>>8, lo=c&0xFF; digitalWrite(CS,0);

for(uint32_t i=0;i<(uint32_t)W*H;i++) { send9(1,hi); send9(1,lo); } digitalWrite(CS,1); } ` ...

}

statikus void init7789(){

cmd(0x01); késleltetés(150); cmd(0x11); késleltetés(120);

cmd(0x3A); megadott(0x55); cmd(0x36); megadott(0x00);

cmd(0x29); késleltetés(50);

}

statikus konstans uint16_t pal[]= {0xF800,0x07E0,0x001F,0xFFE0,0xF81F,0x07FF,0xFFFF} ;

// minimális 5x7-es betűméret csak a " Sigmanortec.ro "-hoz (S igmanortec .)

statikus konstans uint8_t F [][5] = {

{0x46,0x49,0x49,0x49,0x31} , // S

{0x00,0x44,0x7D,0x40,0x00} , // én

{0x0C,0x52,0x52,0x52,0x3E} , // g

{0x7C,0x04,0x18,0x04,0x78} , // m

{0x20,0x54,0x54,0x54,0x78} , // egy

{0x7C,0x08,0x04,0x04,0x78} , // n

{0x38,0x44,0x44,0x44,0x38} , // o

{0x7C,0x08,0x04,0x04,0x08} , // r

{0x01,0x01,0x7F,0x01,0x01} , // t

{0x38,0x54,0x54,0x54,0x18} , // e

{0x38,0x44,0x44,0x44,0x20} , // c

{0x00,0x60,0x60,0x00,0x00} // .

};

statikus int idx(char ch){

kapcsoló(ch){

'S' eset: 0-t ad vissza; 'i' eset: 1-et ad vissza; 'g' eset: 2-t ad vissza; 'm' eset: 3-at ad vissza;

'a' eset: 4-es érték; 'n' eset: 5-ös érték; 'o' eset: 6-os érték; 'r' eset: 7-es érték;

't' eset: 8-as érték; 'e' eset: 9-es érték; 'c' eset: 10-es érték; '.' eset: 11-es érték;

alapértelmezett: 11-et ad vissza;

}

}

static void px(int x,int y,uint16_t c) { if(x<0||y<0||x>=W||y>=H) return; win(x,y,x,y); digitalWrite(CS,0); send9(1,c>>8); send9(1,c&0xFF); digitalWrite(CS,1); }

static void ch5x7(int x,int y,char ch,uint16_t col,uint8_t sc){ ` ...

int k=idx(ch);

for(int c=0;c<5;c++){ uint8_t b=F [k] [c] ; } } Megjegyzés: A változónevek és kommentek fordítandók, de ebben a kódrészletben ilyenek nincsenek.

for(int r=0;r<7;r++) if(b&(1<)

for(int dx=0;dx

}

}

void setup(){

pinMode(CS,KIMENET); pinMode(SCL,KIMENET); pinMode(SDA,KIMENET);

digitalWrite(CS,1); digitalWrite(SCL,0);

bl(); rst(); init7789(); fill(0x0000); } }

const char* t=" Sigmanortec.ro "; uint8_t sc=2; int cw=(5+1)*sc;

int x=(W-(int)sztring(t)*cw)/2, y=(H-7*sc)/2;

for(int i=0;t [i] ;i++) { ch5x7(x+i*cw,y,t[i],pal[i%7],sc); delay(120); }

}

void ciklus(){}
