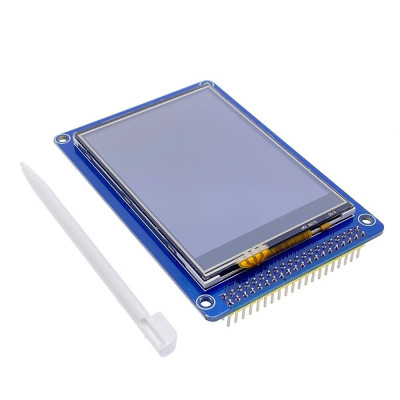

3,2 hüvelykes LCD kijelző, 240x320, érintőképernyő, ILI9341, SD, 3,3-5V
3,2 hüvelykes TFT színes kijelző rezisztív érintőképernyővel, 240x320 felbontással és ILI9341 illesztőprogrammal, ideális grafikus interfészekhez STM32 és C51 projektekben. 65 ezer színű kijelzőt kínál 8 vagy 16 bites párhuzamos buszon, microSD olvasót tartalmaz a hátlapon az erőforrások és a naplózás kezeléséhez, integrált szabályozóval a 3,3-5 V-os tápegységhez és XPT2046 érintőképernyős vezérlővel a precíz interakcióhoz.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A 3,5 hüvelykes színes érintőképernyős LCD kijelző gyakorlati megoldás beágyazott projektekhez és STM32 alapú fejlesztőrendszerekhez, tiszta megjelenítést kínál 65K színben, és támogatja a 8 és 16 bites RGB interfészt.
Kompatibilis az ALIENTEK STM32 Mini, Elite, WarShip, Explorer és Apollo fejlesztőlapokkal, alkalmas olyan alkalmazásokhoz, amelyek grafikus interfészt, érintésvezérlést és valós idejű adatmegjelenítést igényelnek. A modul az ILI9341 grafikus vezérlőt használja a stabil és pontos megjelenítéshez, míg az XPT2046 érintővezérlő gyors és intuitív interakciót tesz lehetővé.
Hátsó oldalán SD kártyaolvasót tartalmaz a funkcionalitás bővítéséhez, és ceruzával együtt szállítják a könnyebb kezelhetőség érdekében. A modul beépített 3,3V-os feszültségszabályozóval rendelkezik, amely lehetővé teszi az áramellátást 3,3V és 5V feszültségen egyaránt.
Figyelem, ez a kijelző 34 tűvel rendelkezik, és nem kompatibilis közvetlenül a szabványos Arduino lapokkal. Arduino Mega laphoz 40 tűs változat szükséges.
További részletekért a kijelzőről lásd a linket
Műszaki adatok:
Tápfeszültség: 3,3 - 5V
Kompatibilitás: STM32 és C51 platformok
Kijelző mérete: 3,2 hüvelyk
Aktív terület mérete: 48,6 x 64,8 mm
Felbontás: 240 x 320 pixel
Kijelző típusa: színes TFT LCD
Kijelzett színek: 65K
Belső tápellátás: beépített 3,3V-os feszültségszabályozó
SD kártyaolvasó: igen
Tűk száma: 34
Vezérlő IC: ILI9341
Adatbusz: 8/16 bit
Érintés: igen
Érintő IC: XPT2046
Toll tartozék: igen
Tűk leírása:
| Tű száma | Tű jelölése | Leírás |
|---|---|---|
| 1 | CS | LCD reset vezérlő tű, alacsony szinten aktív |
| 2 | RS | Regiszter vagy LCD adat kiválasztása, magas: regiszter, alacsony: adat |
| 3 | WR | LCD írásvezérlő tű |
| 4 | RD | LCD olvasásvezérlő tű |
| 5 | RST | LCD reset tű, alacsony szinten aktív |
| 6 | DB0 | LCD adatbusz, legalacsonyabb bit 0. 8 bites párhuzamos módban az alsó 8 bit nem használatos |
| 7 | DB1 | LCD adatbusz |
| 8 | DB2 | LCD adatbusz |
| 9 | DB3 | LCD adatbusz |
| 10 | DB4 | LCD adatbusz |
| 11 | DB5 | LCD adatbusz |
| 12 | DB6 | LCD adatbusz |
| 13 | DB7 | LCD adatbusz |
| 14 | DB8 | LCD adatbusz, legmagasabb bit |
| 15 | DB9 | LCD adatbusz |
| 16 | DB10 | LCD adatbusz |
| 17 | DB11 | LCD adatbusz |
| 18 | DB12 | LCD adatbusz |
| 19 | DB13 | LCD adatbusz |
| 20 | DB14 | LCD adatbusz |
| 21 | DB15 | LCD adatbusz |
| 22 | SDCS | SD kártya kiválasztó tű, SD bővítő funkcióhoz használatos |
| 23 | BL | LCD háttérvilágítás vezérlése, magas szinten aktív |
| 24 | VDD | Modul pozitív tápellátása, beépített szabályozó miatt támogatja a 3,3V vagy 5V feszültséget |
| 25 | VDD | Modul pozitív tápellátása |
| 26 | GND | Modul földelése |
| 27 | GND | Modul földelése |
| 28 | NC | Nem csatlakoztatott, tartalék |
| 29 | MISO | SPI adat beviteli tű az érintőhöz |
| 30 | MOSI | SPI adat kimeneti tű az érintőhöz |
| 31 | PEN | Érintő megszakítás érzékelése, érintéskor alacsony szint |
| 32 | F_CS | Flash chip kiválasztása, Flash bővítő funkcióhoz használatos |
| 33 | T_CS | Érintő vezérlő chip kiválasztása, alacsony szinten aktív |
| 34 | CLK | SPI érintőbusz órajelje |
Használat:
A kijelző ajánlott automatizálási projektekhez, elektronikus eszközök grafikus interfészeihez, vezérlőrendszerekhez, valamint oktatási vagy ipari alkalmazásokhoz STM32 mikrokontrollerek alapjain.
Kompatibilis lapokhoz párhuzamos interfészen keresztül csatlakozik, az érintő funkció pedig közvetlen vezérlést tesz lehetővé a képernyőről. A helyes működés érdekében fontos ellenőrizni a tűk számának és a használt lap kompatibilitását a szerelés előtt. Az SD kártyaolvasó használható képek, fájlok vagy más alkalmazáshoz szükséges adatok tárolására.
