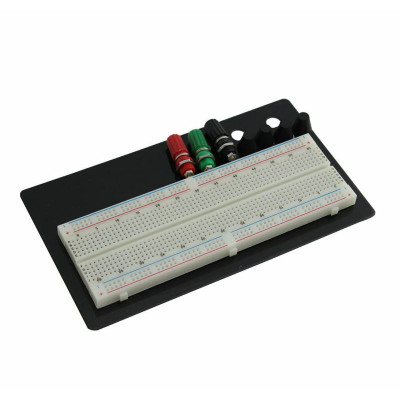

Breadboard MB-102, 830 Punkte, mit Metallplatte, 3 Anschlussbuchsen, 4 Gummifüße

Dieses Tutorial verwendet kein Entwicklungsboard und kein Programm. Das Breadboard MB-102 mit 830 Kontaktpunkten und Metallplatte ist ein Prototyping-Werkzeug, auf dem Sie Schaltungen ohne Löten aufbauen. Die Metallplatte und die 4 Gummifüße halten es stabil auf dem Tisch, und die 3 Strombuchsen (rot, grün und schwarz) ermöglichen es, die Spannung von einem Netzteil oder einer Batterie anzuschließen, ohne Kabel frei in der Luft halten zu müssen.

Das Tutorial zeigt Schritt für Schritt, wie Sie das Breadboard in Betrieb nehmen, mit einer 9-V-Batterie 6LR61 mit Clip-Anschluss versorgen und darauf eine erste Schaltung aufbauen.

So funktioniert es:

Unter den Kunststofflöchern befinden sich Metalllamellen, die das Bein des Bauteils festklemmen. Im mittleren Bereich gibt es 63 Spalten mit je 10 Reihen, markiert a - e und f - j. In jeder Spalte sind die Löcher a - e untereinander verbunden, und die Löcher f - j sind untereinander verbunden. Die beiden Hälften stehen nicht miteinander in Verbindung, da sie durch den mittleren Kanal getrennt sind. Aus diesem Grund werden DIP-ICs über dem Kanal montiert, sodass jeder Pin seine eigene Spalte hat.

Der mittlere Bereich hat 63 x 10 = 630 Punkte. Die 4 Versorgungsreihen haben je 50 Punkte, also insgesamt 200 Punkte. Zusammen ergibt das 630 + 200 = 830 Punkte. Der Lochabstand beträgt 2.54 mm, wie bei den meisten DIP-ICs und Modulen mit Stiftleisten.

Am oberen Rand ist die äußere Reihe - (blaue Linie) und die innere Reihe + (rote Linie). Am unteren Rand ist die innere Reihe - und die äußere Reihe +. Die Löcher einer Reihe sind in Gruppen zu je 5 zusammengefasst. Jede Reihe leitet über ihre gesamte Länge, aber die oberen und die unteren sind getrennt und werden mit Drahtbrücken miteinander verbunden.

Die drei Buchsen sind intern nicht mit dem Breadboard verbunden. Jede Buchse braucht einen Draht von ihrem Sockel bis zu einer Versorgungsreihe. Die Buchse ist nur ein praktischer Anschlusspunkt für das Netzteil oder für einen Messpunkt.

Anschluss:

Betreiben Sie das Breadboard nur mit niedrigen Spannungen. Im Aufbau wird die 9-V-Batterie 6LR61 mit Clip-Anschluss an die rote und die schwarze Buchse angeschlossen, und von dort gelangt die Spannung über kurze Drähte auf die Versorgungsreihen. Schließen Sie niemals die Netzspannung von 220 VAC an dieses Breadboard an. Wenn Sie ein Netzteil mit 5 V oder 3.3 V verwenden, ist der Anschluss derselbe. Wählen Sie die Spannung entsprechend den montierten Bauteilen, denn die Logikpegel und Grenzwerte jeder Schaltung liegen in Ihrer Verantwortung.

Verwenden Sie massiven Draht mit etwa 0.4 - 0.8 mm oder Dupont-Kabel. Zu dicke Drähte verbiegen die Lamellen und beeinträchtigen den Kontakt, und zu dünne halten nicht gut. Verbinden Sie den schwarzen Draht immer mit der Reihe, die mit - markiert ist, und den roten Draht mit der Reihe, die mit + markiert ist, um eine Verpolung zu vermeiden.

Taster, Regler und Anzeigen:

Das Breadboard hat keine Taster, Potentiometer, Jumper, Schalter, LEDs oder Anzeigen. Die einzigen Elemente, mit denen Sie arbeiten, sind die Buchsen, die Versorgungsreihen und der mittlere Kanal.

Um eine Buchse anzuschließen, lösen Sie die Kappe um einige Umdrehungen, stecken Sie den abisolierten Draht durch das Loch darunter und ziehen Sie die Kappe fest, bis sich der Draht nicht mehr bewegt. Ziehen Sie dann leicht am Draht, um zu prüfen, ob er hält. Wenn Sie Bananenstecker bevorzugen, passen diese meist in den Kopf der Buchse. Prüfen Sie aber, ob sie fest sitzen, bevor Sie sich darauf verlassen.

Prüfen Sie jede Reihe vor der Verwendung. Bei manchen Platinen vom Typ MB-102 sind die Versorgungsreihen in der Mitte unterbrochen. Stellen Sie das Multimeter auf Durchgang, setzen Sie eine Messspitze an ein Ende der Reihe und die andere an das gegenüberliegende Ende. Wenn das Multimeter nicht piept, verbinden Sie die beiden Hälften mit einem kurzen Draht.

Einrichtung:

Das Breadboard hat keine Einstellungen, die gespeichert werden, daher beschränkt sich die Vorbereitung auf wenige Schritte. Legen Sie die Platine auf eine ebene Fläche und prüfen Sie, dass alle 4 Gummifüße auf dem Tisch stehen. Verbinden Sie die Buchsen mit kurzen Drähten mit den Reihen und verbinden Sie danach die oberen und unteren Reihen miteinander, wie im Diagramm. Erst dann schließen Sie die Batterie an die Buchsen an.

Verbinden Sie zuerst den schwarzen Draht und danach den roten. Beim Abschalten trennen Sie zuerst den roten Draht.

Messen Sie die Spannung mit dem Multimeter zwischen der + Reihe und der - Reihe. Bei der 9-V-Batterie sollte der Wert nahe bei 9 V liegen. Liegt die Anzeige nahe bei 0 V, prüfen Sie die Verbindungen der Buchsen, den Durchgang der Reihe und die Polarität.

Anwendungsbeispiel:

Wir schalten eine rote LED ein, versorgt von der 9-V-Batterie, mit einem Vorwiderstand von 470 Ohm. Bei einem Spannungsabfall an der LED von etwa 2 V beträgt der Strom (9 - 2) / 470, also etwa 15 mA, ein sicherer Wert für eine gewöhnliche 5-mm-LED.

Bereiten Sie die Versorgung wie im Abschnitt Einrichtung beschrieben vor, mit der + Reihe oben verbunden mit der roten Buchse und der - Reihe oben verbunden mit der schwarzen Buchse.

Stecken Sie ein Ende des 470-Ohm-Widerstands in die + Reihe oben und das andere Ende in Spalte 20, Loch a.

Stecken Sie das lange Bein der LED (Anode) in Spalte 20, Loch b, und das kurze Bein (Kathode) in Spalte 21, Loch b. Die beiden Beine befinden sich in verschiedenen Spalten, daher ist die LED nicht kurzgeschlossen.

Verbinden Sie mit einem Draht Loch c aus Spalte 21 mit der - Reihe oben. Wenn Sie die Batterie anschließen, sollte die LED leuchten. Leuchtet sie nicht, drehen Sie die LED um 180 Grad, denn sie ist falsch herum montiert.

Häufige Probleme:

Die Schaltung erhält keine Spannung. Die übliche Ursache ist, dass die Buchsen nicht mit den Reihen verbunden sind, da sie intern keine Verbindung zum Breadboard haben. Verbinden Sie den Sockel jeder Buchse mit einem Draht mit der entsprechenden Reihe.

Die untere Reihe hat keine Spannung. Die oberen und die unteren Reihen sind nicht miteinander verbunden. Fügen Sie jeweils einen Draht zwischen die + Reihen und zwischen die - Reihen ein.

Ein Teil der Reihe wird nicht versorgt. Bei manchen MB-102-Platinen ist die Reihe in der Mitte unterbrochen. Prüfen Sie den Durchgang mit dem Multimeter und verbinden Sie die beiden Hälften mit einem kurzen Draht.

Ein DIP-IC funktioniert nicht und hat kurzgeschlossene Pins. Wahrscheinlich wurde es nur auf einer Hälfte der Platine montiert. Setzen Sie es über den mittleren Kanal, sodass die Pins der beiden Seiten in unterschiedlichen Spaltenhälften liegen.

Die Kontakte sind unzuverlässig. Zu dicke Drähte verbiegen die Lamellen, und zu dünne halten nicht gut. Verwenden Sie massiven Draht mit etwa 0.4 - 0.8 mm oder Dupont-Kabel.

Der Draht in der Buchse wackelt. Die Kappe ist nicht ausreichend festgezogen. Ziehen Sie die Kappe fest, bis sich der Draht nicht mehr bewegt, und prüfen Sie es, indem Sie leicht am Draht ziehen.

Grenzen und Tipps:

Das Breadboard ist für niedrige Spannungen und kleine Ströme ausgelegt. Schließen Sie keine Netzspannung von 220 VAC an und leiten Sie keine großen Ströme durch die Lamellen, da diese sich erwärmen und ihre Elastizität verlieren. Bei hohen Frequenzen oder empfindlichen Signalen können lange Drähte und die Kapazitäten zwischen den Spalten die Schaltung beeinflussen, daher verwenden Sie möglichst kurze Drähte.

Die grüne Buchse bleibt frei und kann für eine zweite Spannung oder als Messpunkt für das Multimeter dienen. Nachdem eine Schaltung auf dem Breadboard funktioniert, können Sie sie auf eine Leiterplatte oder eine gelötete Lochrasterplatine übertragen.
