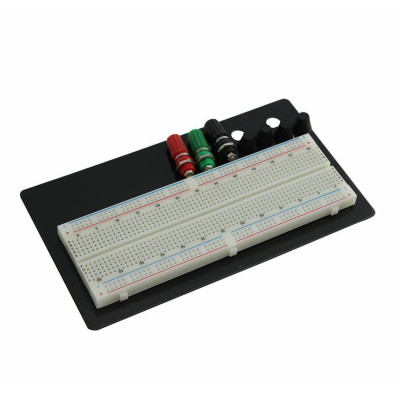

Breadboard MB-102, 830 pont, fémlemezes, 3 csatlakozóaljzat, 4 gumiláb
Próbapanel gyors, forrasztás nélküli áramköri tesztelésre: az MB-102 breadboard 830 ponttal, fémlemezre szerelve a stabilitásért. 3 csatlakozóaljzat tápfeszültséghez és gyors kötésekhez, 4 gumilábbal stabilan áll az asztalon. Ideális fejlesztéshez, hibakereséshez és elektronikai bemutatókhoz.
A termék megvásárlásával jár 172,43 Ft hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Az MB-102 típusú próbapanel 830 érintkezési ponttal fémlemezre van szerelve, és 3 csatlakozóaljzattal, valamint 4 gumilábbal van ellátva. Forrasztás nélkül teszi lehetővé elektronikus áramkörök beépítését és tesztelését, és alkalmas prototípusokhoz, kísérletekhez, iskolai laboratóriumokhoz, valamint a kapcsolási rajzok gyors ellenőrzésére a nyomtatott áramköri lap elkészítése előtt.
A központi zóna 63 oszlopból áll, oszloponként 10 sorral, amelyek a–e és f–j jelöléssel vannak ellátva, ez összesen 630 pont. Oszloponként az a–e lyukak és az f–j lyukak egymással össze vannak kötve, a két felet a középső csatorna választja el, amely fölé a DIP integrált áramkörök helyezhetők. A 4 tápsor soronként 50 pontból áll, összesen 200 pont, a lyukak távolsága pedig 2.54 mm.
A főbb jellemzők közé tartozik a fémlemez, amelyre a breadboard rá van rögzítve, a 3 csatlakozóaljzat (piros, zöld és fekete) a vezetékek vagy banánhüvelyes csatlakozók rögzítéséhez, valamint a 4 gumiláb, amely stabilan tartja a lapot az asztalon. A csatlakozóaljzatok belsőleg nincsenek összekötve a breadboarddal, a tápfeszültséget alacsony feszültségen, tápegységről vagy elemről kell biztosítani, a csatlakozóaljzatok és a tápsorok közötti vezetékeken keresztül.
Specifikációk:
Breadboard típusa: MB-102
Érintkezési pontok: 830
Központi zóna: 63 oszlop x 10 sor (a–e és f–j), 630 pont
Tápsorok: 4 x 50 pont, 200 pont
Lyukak távolsága: 2.54 mm
Használható vezetékek: 21 - 26 AWG
Érintkezők: nikkel bevonatú lamellák
Csatlakozóaljzatok: 3 (piros, zöld, fekete)
Alap: fémlemez
Lábak: 4 gumi
Méretek: 183 x 96.5 mm
Elrendezés:
| Elem | Funkció |
|---|---|
| Piros csatlakozóaljzat | A tápfeszültség pozitív pólusának csatlakoztatási pontja. Belsőleg nincs összekötve a breadboarddal, az aljzat tövétől vezetékkel kell a kívánt + sorra kötni. |
| Fekete csatlakozóaljzat | A föld csatlakoztatási pontja. Vezetékkel kell az aljzat tövétől a kívánt - sorra kötni. |
| Zöld csatlakozóaljzat | Szabad csatlakozóaljzat, használható második feszültséghez, vagy mérési pontként multiméter szondájának. Belsőleg nincs összekötve a breadboarddal. |
| Tápsorok (4) | A pozitív (piros vonal) és a föld (kék vonal) feszültséget elosztják a lap teljes hosszában. A felső és az alsó sorok el vannak választva, és vezetékekkel köthetők össze. A lyukak csoportosan, 5-ösével vannak elrendezve. |
| a–e és f–j oszlopok | Ugyanazon oszlopfél lyukai elektromosan össze vannak kötve. |
| Középső csatorna | Elválasztja az oszlopok két felét. Fölé DIP integrált áramkörök helyezhetők úgy, hogy minden láb saját oszlopba kerüljön. |
| Fémlemez | Merev alap, amelyre a breadboard rögzítve van. |
| Gumilábak (4) | Stabilan tartják a lapot az asztalon, és megakadályozzák a csúszását. |
Használat:
Helyezze a lapot sík felületre, és ellenőrizze, hogy mind a 4 gumiláb felfekszik az asztalra.
Csak alacsony feszültséggel táplálja a breadboardot, és soha ne csatlakoztassa a 220 VAC hálózati feszültséget.
Kösse a tápegységet vagy az elemet a piros (pozitív) és a fekete (föld) csatlakozóaljzatra, majd kösse minden aljzat tövét a megfelelő tápsorra, a pozitívot a + jelölésű sorra, a földet a - jelölésű sorra.
Vezeték rögzítéséhez csatlakozóaljzatba lazítsa meg a kupakot néhány fordulattal, dugja be a szigetelés nélküli vezetéket a kupak alatti lyukon, majd húzza meg a kupakot, amíg a vezeték már nem mozdul, végül óvatosan húzza meg a vezetéket, hogy ellenőrizze, megtartja-e. A 4 mm-es banánhüvelyes csatlakozók használhatók az aljzat fejében is, de ellenőrizze, hogy jól illeszkednek.
Ha mindkét szélen szükség van tápfeszültségre, kösse össze vezetékkel a felső + sort az alsó + sorral, és a felső - sort az alsó - sorral, mivel a felső és az alsó sorok nincsenek összekötve egymással.
Használat előtt multiméterrel ellenőrizze minden tápsor folytonosságát, mert ennél a típusú lapnál a sorok középen megszakadhatnak. Ha a multiméter nem mutat folytonosságot, kösse össze a két felet egy rövid vezetékkel.
Helyezze a DIP integrált áramköröket a középső csatorna fölé, és az alkatrészeket oszlopokba illessze úgy, hogy az egymással összekötendő lábak ugyanazon oszlopfélen legyenek.
Szilárd huzalt vagy kb. 0.4 - 0.8 mm átmérőjű Dupont vezetéket használjon. A túl vastag vezetékek deformálják a lamellákat és rontják az érintkezést, a túl vékonyak pedig nem fogódznak meg jól.
Elem csatlakoztatásakor előbb a fekete, majd a piros vezetéket kösse be, leválasztáskor pedig előbb a piros vezetéket távolítsa el. Stabil működéshez használjon rövid vezetékeket, és ne erőltesse az alkatrészeket a lyukakba.
- Méretek
- 183 x 96.5 mm
- Modell
- MB-102
- Tüskeosztás
- 2.54 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Ez az útmutató nem használ fejlesztőkártyát és nem használ programot. Az MB-102 830 pontos breadboard fémlappal a forrasztás nélküli áramkör-összeállítás eszköze, amelyre áramköröket szerelhet fel forrasztás nélkül. A fémlap és a 4 gumi láb stabilan tartja az asztalon, a 3 tápcsatlakozó aljzat (piros, zöld és fekete) pedig lehetővé teszi, hogy a feszültséget egy tápegységről vagy elemről vezesse be úgy, hogy vezetékek ne lógjanak a levegőben.
Az útmutató lépésenként bemutatja, hogyan helyezze üzembe, egy 6LR61 snap csatlakozós 9 V-os elemmel táplálva, és hogyan szereljen rá egy első áramkört.
Hogyan működik:
A műanyag lyukak alatt fémes lamellák találhatók, amelyek megfogják az alkatrész lábát. A középső részen 63 oszlop van, mindegyikben 10 sor, a - e és f - j jelöléssel. Minden oszlopban az a - e lyukak össze vannak kötve egymással, az f - j lyukak pedig szintén egymással. A két fél nem kommunikál, mert közéjük a középső árok választ el. Emiatt a DIP IC-ket az árok fölé kell szerelni, hogy minden láb a saját oszlopába kerüljön.
A középső rész 63 x 10 = 630 pontot tartalmaz. A 4 tápsorban soronként 50 pont van, ez összesen 200 pont. Együtt 630 + 200 = 830 pont. A lyukak távolsága 2.54 mm, ugyanaz, mint a legtöbb DIP IC és a soros tűsorú modul esetén.
A felső szélen a külső sor - (kék vonal), a belső sor + (piros vonal). Az alsó szélen a belső sor -, a külső sor +. A sorok lyukai 5-ösével vannak csoportosítva. Minden sor a teljes hosszában vezet, de a felső és az alsó sorok el vannak választva, és vezetékkel köthetők össze.
A három csatlakozóaljzat belsőleg nincs összekötve a breadboarddal. Mindegyik aljzatnak szüksége van egy vezetékre az alapjától egy tápsorig. Az aljzat csak kényelmes rögzítési pont a tápegység vagy egy mérési pont számára.
Csatlakoztatás:
Csak alacsony feszültséggel táplálja a breadboardot. A szereléshez a 9 V-os 6LR61 snap csatlakozós elem a piros és a fekete aljzathoz csatlakozik, onnan pedig rövid vezetékekkel a feszültség eljut a tápsorokra. Soha ne csatlakoztassa a 220 VAC hálózati feszültséget ehhez a breadboardhoz. Ha 5 V-os vagy 3.3 V-os tápegységet használ, a csatlakoztatás ugyanaz. A feszültséget a beépített alkatrészekhez válassza ki, mert a logikai szintek és az egyes áramkörök határértékei továbbra is az Ön felelősségi körébe tartoznak.
| Termék csatlakozója | Ehhez csatlakozik | Szerep |
|---|---|---|
| Piros aljzat | A 9 V-os elem + pólusa (a snap csatlakozó piros vezetéke) | Pozitív tápbemenet |
| Fekete aljzat | A 9 V-os elem - pólusa (a snap csatlakozó fekete vezetéke) | Földelési bemenet |
| Piros aljzat, vezetéken át az alapjától | Felső + sor (piros vonal) | Elosztja a pluszt a felső soron |
| Fekete aljzat, vezetéken át az alapjától | Felső - sor (kék vonal) | Elosztja a földet a felső soron |
| Felső - sor | Alsó - sor, egy vezetéken a két sor között | Az alsó soron is földet ad |
| Felső + sor | Alsó + sor, egy vezetéken a két sor között | Az alsó soron is pluszt ad |
| Zöld aljzat | Ebben a szerelésben semmihez sem csatlakozik | Szabad, egy második feszültséghez vagy mérési ponthoz |
Használjon szilárd, körülbelül 0.4 - 0.8 mm vastag huzalt vagy Dupont vezetékeket. A túl vastag vezetékek deformálják a lamellákat és rontják az érintkezést, a túl vékonyak pedig nem fognak jól. Mindig a - jelölésű sorhoz kösse a fekete vezetéket, a + jelölésű sorhoz pedig a pirosat, hogy elkerülje a polaritás felcserélését.
Gombok, szabályozók és kijelzők:
A breadboardon nincs gomb, potenciométer, jumper, kapcsoló, LED vagy kijelző. Az egyetlen elemek, amelyekkel dolgozik, a csatlakozóaljzatok, a tápsorok és a középső árok.
| Elem | Mit csinál | Hogyan használja |
|---|---|---|
| Piros aljzat | Bemenet a tápfeszültség pozitív pólusához | Lazítsa meg a fedelet, dugjon be a fedél alatti lyukon egy csupasz vezetéket vagy egy 4 mm-es banándugót, majd húzza meg a fedelet. Kösse az aljzat alapját a + sorhoz egy vezetékkel. |
| Fekete aljzat | Bemenet a földhöz | Ugyanúgy, mint a piros aljzat, de a - sorhoz kell kötni, amelyet földként használ. |
| Zöld aljzat | Szabad aljzat | Második feszültséghez vagy a multiméter szondájának mérési pontjaként használja. Vezeték nélkül nincs semmihez kötve. |
| Tápsorok (4) | Elosztják a pluszt és a földet a lap teljes hosszában | Vezetékekkel kötik be az aljzatokból. A felső és az alsó sorokat + és + között, valamint - és - között vezetékkel kösse össze. |
| a - e és f - j oszlopok | Összekötik egymással ugyanazon oszlopfél lyukait | Ugyanabba az oszlopfélbe illessze az alkatrész lábát és a folytatását adó vezetéket. |
| Középső árok | Elválasztja az egyes oszlopok két felét | Ez fölé szerelje a DIP IC-ket. |
| 4 gumi láb | Stabilan tartja a fémlapot az asztalon | Nincs szükség semmilyen műveletre. |
Az aljzat bekötéséhez lazítsa meg a fedelet néhány fordulattal, dugja be a csupasz vezetéket a fedél alatti lyukon, majd húzza meg a fedelet, amíg a vezeték meg nem mozdul. Ezután óvatosan húzza meg a vezetéket, hogy ellenőrizze, megtartja-e. Ha banándugós csatlakozót részesít előnyben, azok általában beilleszkednek az aljzat fejébe, de ellenőrizze, hogy jól illeszkednek, mielőtt számítana rájuk.
Minden sort ellenőrizzen használat előtt. Egyes MB-102 típusú lapoknál a tápsorok középen meg vannak szakítva. Állítsa a multimétert folytonosság-mérő állásba, tegyen az egyik szondát a sor egyik végére, a másikat a másik végére. Ha a multiméter nem szól, kösse össze a két felet egy rövid vezetékkel.
Beállítás:
A breadboardnak nincsenek megőrzött beállításai, ezért az előkészítés néhány lépésre korlátozódik. Helyezze a lapot sík felületre, és ellenőrizze, hogy mind a 4 gumi láb az asztalon van. Kösse az aljzatokat a sorokhoz rövid vezetékekkel, majd kösse össze egymással a felső és az alsó sorokat, az ábrának megfelelően. Csak ezután csatlakoztassa az elemet az aljzatokhoz.
Először a fekete vezetéket csatlakoztassa, majd a pirosat. A tápellátás lekapcsolásakor előbb a piros vezetéket húzza le.
Mérje meg a feszültséget a multiméterrel a + sor és a - sor között. A 9 V-os elemnél az értéknek 9 V közelében kell lennie. Ha az olvasat közel 0 V, ellenőrizze az aljzatok csatlakozásait, a sor folytonosságát és a polaritást.
Használati példa:
Egy piros LED-et fogunk meggyújtani a 9 V-os elemről táplálva, 470 ohmos előtétellenállással. A LED-en mintegy 2 V feszültségesés mellett az áram (9 - 2) / 470, vagyis körülbelül 15 mA, ami biztonságos érték egy szokványos 5 mm-es LED számára.
Készítse elő a tápellátást a Beállítás részben leírtak szerint, a felső + sort a piros aljzathoz, a felső - sort pedig a fekete aljzathoz kötve.
Dugja az ellenállás egyik végét a felső + sorba, a másik végét pedig a 20-as oszlop a lyukába.
Dugja a LED hosszú lábát (az anódot) a 20-as oszlop b lyukába, a rövid lábát (a katódot) pedig a 21-es oszlop b lyukába. A két láb különböző oszlopban van, így a LED nincs rövidre zárva.
Kössön egy vezetékkel a 21-es oszlop c lyukát a felső - sorhoz. Az elem csatlakoztatásakor a LED-nek fel kell gyulladnia. Ha nem gyullad fel, fordítsa el a LED-et 180 fokkal, mert fordítva van szerelve.
Gyakori problémák:
Az áramkör nem kap feszültséget. Gyakori ok, hogy az aljzatok nincsenek a sorokhoz kötve, mert belsőleg nincs kapcsolatuk a breadboarddal. Minden aljzat alapját kösse a megfelelő sorhoz egy vezetékkel.
Az alsó sor nem kap feszültséget. A felső és az alsó sorok nincsenek egymással összekötve. Tegyen egy-egy vezetéket a + sorok és a - sorok közé.
A sor egy része nincs táplálva. Egyes MB-102 lapoknál a sor középen meg van szakítva. Ellenőrizze a folytonosságot multiméterrel, és kösse össze a két felet egy rövid vezetékkel.
Egy DIP IC nem működik, és a lábai rövidre vannak zárva. Valószínűleg a lap csak az egyik felére lett szerelve. Szerelje a középső árok fölé úgy, hogy a két oldal lábai az oszlopok különböző feleibe kerüljenek.
Az érintkezés bizonytalan. A túl vastag vezetékek deformálják a lamellákat, a túl vékonyak pedig nem fognak jól. Használjon szilárd, körülbelül 0.4 - 0.8 mm vastag huzalt vagy Dupont vezetékeket.
Az aljzatba dugott vezeték mozog. A fedél nincs elég szorosan meghúzva. Húzza meg a fedelet, amíg a vezeték meg nem mozdul, és ellenőrizze óvatos húzással.
Korlátozások és tanácsok:
A breadboard alacsony feszültségekhez és kis áramokhoz készült. Ne csatlakoztassa a 220 VAC hálózati feszültséget, és ne vezessen nagy áramot a lamellákon keresztül, mert azok felmelegszenek és elveszítik rugalmasságukat. Nagy frekvenciák vagy érzékeny jelek esetén a hosszú vezetékek és az oszlopok közötti kapacitások befolyásolhatják az áramkört, ezért használjon minél rövidebb vezetékeket.
A zöld aljzat szabad marad, és szolgálhat második feszültség bekötésére vagy a multiméter mérési pontjaként. Miután az áramkör működik a breadboardon, átviheti nyomtatott áramköri lapra vagy forrasztott próbapanelre.
