Breadboard MB-102, 830 puncte, cu placa metal, 3 mufe de alimentare, 4 picioare cauciuc
Placa de prototipare pentru testarea rapida a circuitelor fara lipire, cu 830 puncte si breadboard MB-102 montat pe placa metal pentru stabilitate, include 3 mufe pentru alimentare si conexiuni rapide, se fixeaza ferm pe masa cu 4 picioare din cauciuc, ideala pentru dezvoltare, debug si demonstratii in electronica.
Cumparand acest produs primesti 2,27 RON in puncte de fidelitate.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Placa de prototipare MB-102 cu 830 de puncte de contact este montata pe o placa metalica si este echipata cu 3 mufe de alimentare si 4 picioare din cauciuc. Permite montarea si testarea circuitelor electronice fara lipire, fiind potrivita pentru prototipuri, experimente, laboratoare scolare si verificarea rapida a unor scheme inainte de realizarea circuitului imprimat.
Zona centrala are 63 de coloane cu cate 10 randuri, marcate a - e si f - j, adica 630 de puncte. In fiecare coloana gaurile a - e sunt legate intre ele, iar gaurile f - j sunt legate intre ele, cele doua jumatati fiind separate de canalul din mijloc, peste care se monteaza circuitele integrate DIP. Cele 4 randuri de alimentare au cate 50 de puncte, in total 200 de puncte, iar distanta dintre gauri este de 2.54 mm.
Printre caracteristicile principale se numara placa metalica pe care este fixat breadboard-ul, cele 3 mufe de alimentare (rosie, verde si neagra) pentru prinderea cablurilor sau a conectorilor banana si cele 4 picioare din cauciuc care tin placa stabila pe masa. Mufele nu sunt legate intern la breadboard, iar alimentarea se face la tensiuni joase, de la o sursa sau de la o baterie, prin fire legate intre mufe si randurile de alimentare.
Specificatii:
Model breadboard: MB-102
Puncte de contact: 830
Zona centrala: 63 coloane x 10 randuri (a - e si f - j), 630 puncte
Randuri de alimentare: 4 x 50 puncte, 200 puncte
Distanta dintre gauri: 2.54 mm
Fire acceptate: 21 - 26 AWG
Contacte: Lamele placate cu nichel
Mufe de alimentare: 3 (rosie, verde, neagra)
Suport: Placa metal
Picioare: 4 din cauciuc
Dimensiuni: 183 x 96.5 mm

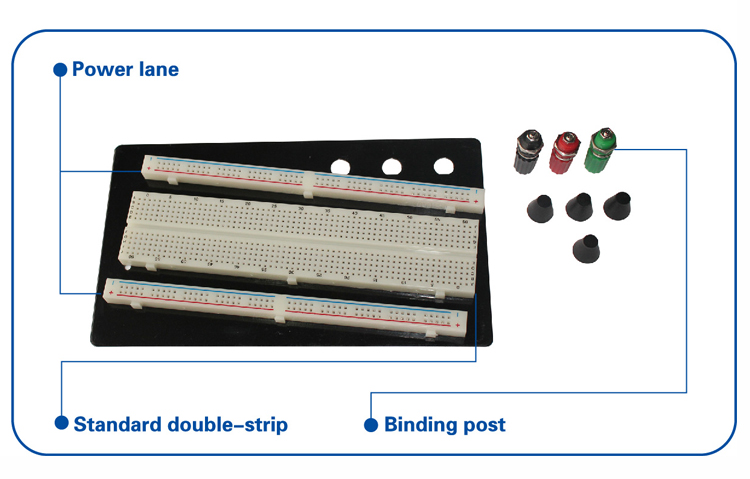

Layout:
| Element | Functie |
|---|---|
| Mufa rosie | Punct de prindere pentru plusul alimentarii. Nu este legata intern la breadboard, se leaga cu un fir de la baza ei la randul + dorit. |
| Mufa neagra | Punct de prindere pentru masa. Se leaga cu un fir de la baza ei la randul - dorit. |
| Mufa verde | Mufa libera, utilizabila pentru o a doua tensiune sau ca punct de masura pentru sonda unui multimetru. Nu este legata intern la breadboard. |
| Randuri de alimentare (4) | Distribuie plusul (linie rosie) si masa (linie albastra) pe toata lungimea placii. Randurile de sus si cele de jos sunt separate si se leaga intre ele cu fire. Gaurile sunt grupate cate 5. |
| Coloane a - e si f - j | Gaurile din aceeasi jumatate de coloana sunt legate electric intre ele. |
| Canal central | Separa cele doua jumatati ale fiecarei coloane. Peste el se monteaza circuitele integrate DIP, astfel incat fiecare pin sa aiba propria coloana. |
| Placa metal | Suport rigid pe care este fixat breadboard-ul. |
| Picioare din cauciuc (4) | Mentin placa stabila pe masa si o feresc de alunecare. |
Utilizare:
Asezati placa pe o suprafata plana si verificati ca toate cele 4 picioare din cauciuc se sprijina pe masa.
Alimentati breadboard-ul numai la tensiuni joase si nu conectati niciodata tensiunea retelei de 220 VAC.
Legati sursa de alimentare sau bateria la mufele rosie (plus) si neagra (masa), apoi legati baza fiecarei mufe la randul de alimentare corespunzator, plusul la randul marcat cu + si masa la randul marcat cu -.
Pentru a prinde un fir intr-o mufa, desurubati capacul cateva ture, introduceti firul dezizolat prin gaura de sub capac si strangeti capacul pana cand firul nu se mai misca, apoi trageti usor de fir ca sa verificati ca tine. Conectorii banana de 4 mm se pot folosi in capul mufei, dar verificati ca intra bine.
Daca aveti nevoie de alimentare pe ambele margini, legati cu fire randul + de sus la randul + de jos si randul - de sus la randul - de jos, deoarece randurile de sus si cele de jos nu sunt legate intre ele.
Verificati continuitatea fiecarui rand de alimentare cu un multimetru inainte de utilizare, pentru ca la unele placi de acest tip randurile pot fi intrerupte la mijloc. Daca multimetrul nu indica continuitate, legati cele doua jumatati cu un fir scurt.
Montati circuitele integrate DIP peste canalul central si introduceti componentele in coloane, astfel incat piciorele care trebuie legate intre ele sa se afle in aceeasi jumatate de coloana.
Folositi sarma solida sau fire Dupont cu diametrul de aproximativ 0.4 - 0.8 mm. Firele prea groase deformeaza lamelele si strica contactul, iar cele prea subtiri nu se prind bine.
La conectarea unei baterii, legati intai firul negru si apoi firul rosu, iar la deconectare scoateti intai firul rosu. Pentru rezultate stabile folositi fire scurte si nu fortati componentele in gauri.
- Dimensiuni
- 183 x 96.5 mm
- Model
- MB-102
- Spatiere pini
- 2.54 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.
Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.
Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Acest tutorial nu foloseste nicio placa de dezvoltare si niciun program. Breadboard-ul MB-102 cu 830 de puncte si placa metal este o unealta de prototipare, pe care montati circuite fara lipire. Placa metal si cele 4 picioare din cauciuc il tin stabil pe masa, iar cele 3 mufe de alimentare (rosie, verde si neagra) permit sa aduceti tensiunea de la o sursa sau de la o baterie fara sa tineti cabluri in aer.
Tutorialul arata pas cu pas cum il puneti in functiune, alimentat de la o baterie de 9 V 6LR61 cu conector snap, si cum montati pe el un prim circuit.
Cum functioneaza:
Sub gaurile din plastic se afla lamele metalice care strang piciorul componentei. In zona centrala exista 63 de coloane, fiecare cu 10 randuri, marcate a - e si f - j. In fiecare coloana gaurile a - e sunt legate intre ele, iar gaurile f - j sunt legate intre ele. Cele doua jumatati nu comunica, deoarece le desparte canalul din mijloc. Din acest motiv circuitele integrate DIP se monteaza peste canal, astfel incat fiecare pin sa aiba propria coloana.
Zona centrala are 63 x 10 = 630 de puncte. Cele 4 randuri de alimentare au cate 50 de puncte, adica 200 de puncte in total. Impreuna rezulta 630 + 200 = 830 de puncte. Distanta dintre gauri este de 2.54 mm, la fel ca la majoritatea circuitelor integrate DIP si a modulelor cu pini in rand.
Pe marginea de sus, randul exterior este - (linie albastra) si randul interior este + (linie rosie). Pe marginea de jos, randul interior este - si randul exterior este +. Gaurile din rand sunt grupate cate 5. Fiecare rand conduce pe toata lungimea lui, dar cele de sus si cele de jos sunt separate si se leaga intre ele cu fire.
Cele trei mufe nu sunt legate intern la breadboard. Fiecare mufa are nevoie de un fir de la baza ei pana la un rand de alimentare. Mufa este doar un punct comod de prindere pentru sursa sau pentru un punct de masura.
Conectare:
Alimentati breadboard-ul doar la tensiuni joase. In montaj, bateria de 9 V 6LR61 cu conector snap se leaga la mufele rosie si neagra, iar de acolo tensiunea ajunge pe randurile de alimentare cu fire scurte. Nu conectati niciodata tensiunea retelei de 220 VAC la acest breadboard. Daca folositi o sursa de 5 V sau de 3.3 V, conectarea este aceeasi. Alegeti tensiunea in functie de componentele montate, pentru ca nivelurile logice si limitele fiecarui circuit raman in sarcina dumneavoastra.
| Pin produs | Se conecteaza la | Rol |
|---|---|---|
| Mufa rosie | Borna + a bateriei de 9 V (fir rosu al conectorului snap) | Intrarea de alimentare pozitiva |
| Mufa neagra | Borna - a bateriei de 9 V (fir negru al conectorului snap) | Intrarea de masa |
| Mufa rosie, prin fir de la baza ei | Rand + de sus (linia rosie) | Distribuie plusul pe randul de sus |
| Mufa neagra, prin fir de la baza ei | Rand - de sus (linia albastra) | Distribuie masa pe randul de sus |
| Rand - de sus | Rand - de jos, printr-un fir intre cele doua randuri | Aduce masa si pe randul de jos |
| Rand + de sus | Rand + de jos, printr-un fir intre cele doua randuri | Aduce plusul si pe randul de jos |
| Mufa verde | Nu se conecteaza la nimic in acest montaj | Libera, pentru o a doua tensiune sau un punct de masura |
Folositi sarma solida de aproximativ 0.4 - 0.8 mm sau fire Dupont. Firele prea groase deformeaza lamelele si strica contactul, iar cele prea subtiri nu se prind bine. Legati intotdeauna firul negru la randul marcat cu - si firul rosu la randul marcat cu +, pentru a evita inversarea polaritatii.
Butoane, reglaje si indicatoare:
Breadboard-ul nu are butoane, potentiometre, jumperi, comutatoare, LED-uri sau afisaj. Singurele elemente cu care lucrati sunt mufele, randurile de alimentare si canalul central.
| Element | Ce face | Cum se foloseste |
|---|---|---|
| Mufa rosie | Intrare pentru plusul alimentarii | Slabiti capacul, introduceti prin gaura de sub el un fir dezizolat sau un conector banana de 4 mm, apoi strangeti capacul. Legati baza mufei la randul + cu un fir. |
| Mufa neagra | Intrare pentru masa | La fel ca mufa rosie, dar se leaga la randul - pe care il folositi ca masa. |
| Mufa verde | Mufa libera | O folositi pentru o a doua tensiune sau ca punct de masura pentru sonda unui multimetru. Nu se leaga la nimic fara fir. |
| Randuri de alimentare (4) | Distribuie plusul si masa pe toata lungimea placii | Se leaga din mufe cu fire. Cele de sus si cele de jos se unesc cu fire de la + la + si de la - la -. |
| Coloane a - e si f - j | Leaga intre ele gaurile din aceeasi jumatate de coloana | Introduceti in aceeasi jumatate de coloana piciorul componentei si firul care il continua. |
| Canal central | Desparte cele doua jumatati ale fiecarei coloane | Montati peste el circuitele integrate DIP. |
| Cele 4 picioare din cauciuc | Tin placa metal stabila pe masa | Nu necesita nicio actiune. |
Pentru a lega o mufa, desurubati capacul cateva ture, introduceti firul dezizolat prin gaura de sub el si strangeti capacul pana cand firul nu se mai misca. Apoi trageti usor de fir pentru a verifica ca tine. Daca preferati conectori banana, ei se potrivesc de obicei in capul mufei, dar verificati ca intra bine inainte de a conta pe ei.
Verificati fiecare rand inainte de utilizare. La unele placi de tip MB-102 randurile de alimentare sunt intrerupte la mijloc. Setati multimetrul pe continuitate, puneti o sonda la un capat al randului si cealalta sonda la capatul opus. Daca multimetrul nu suna, legati cele doua jumatati cu un fir scurt.
Configurare:
Breadboard-ul nu are setari care se pastreaza, deci pregatirea se reduce la cativ pasi. Asezati placa pe o suprafata plana si verificati ca toate cele 4 picioare din cauciuc sunt pe masa. Legati mufele la randuri cu fire scurte, apoi legati intre ele randurile de sus si cele de jos, la fel ca in diagrama. Abia apoi conectati bateria la mufe.
Conectati intai firul negru si apoi firul rosu. Cand scoateti alimentarea, scoateti intai firul rosu.
Masurati tensiunea cu multimetrul intre randul + si randul -. Pentru bateria de 9 V valoarea trebuie sa fie apropiata de 9 V. Daca citirea este aproape de 0 V, verificati conexiunile mufelor, continuitatea randului si polaritatea.
Exemplu de utilizare:
Vom aprinde un LED rosu, alimentat de la bateria de 9 V, cu o rezistenta de limitare de 470 ohmi. Cu o cadere de tensiune pe LED de aproximativ 2 V, curentul este (9 - 2) / 470, adica aproximativ 15 mA, o valoare sigura pentru un LED obisnuit de 5 mm.
Pregatiti alimentarea asa cum este descris la sectiunea Configurare, cu randul + de sus legat la mufa rosie si randul - de sus legat la mufa neagra.
Introduceti un capat al rezistentei de 470 ohmi in randul + de sus si celalalt capat in coloana 20, in gaura a.
Introduceti piciorul lung al LED-ului (anodul) in coloana 20, in gaura b, si piciorul scurt (catodul) in coloana 21, in gaura b. Cele doua picioare sunt in coloane diferite, deci LED-ul nu este scurtcircuitat.
Legati cu un fir gaura c din coloana 21 la randul - de sus. Cand conectati bateria, LED-ul trebuie sa se aprinda. Daca nu se aprinde, intoarceti LED-ul cu 180 de grade, pentru ca este montat invers.
Probleme frecvente:
Circuitul nu primeste tensiune. Cauza obisnuita este ca mufele nu sunt legate la randuri, deoarece nu au nicio legatura interna cu breadboard-ul. Legati baza fiecarei mufe la randul corespunzator cu un fir.
Randul de jos nu are tensiune. Randurile de sus si cele de jos nu sunt legate intre ele. Adaugati cate un fir intre randurile + si intre randurile -.
O parte a randului nu este alimentata. La unele placi MB-102 randul este intrerupt la mijloc. Verificati continuitatea cu multimetrul si legati cele doua jumatati cu un fir scurt.
Un circuit integrat DIP nu functioneaza si are pinii scurtcircuitati. Probabil a fost montat pe o singura jumatate a placii. Montati-l peste canalul central, astfel incat pinii celor doua laturi sa fie in jumatati diferite ale coloanelor.
Contactele sunt nesigure. Firele prea groase deformeaza lamelele, iar cele prea subtiri nu se prind bine. Folositi sarma solida de aproximativ 0.4 - 0.8 mm sau fire Dupont.
Firul prins in mufa se misca. Capacul nu este strans suficient. Strangeti capacul pana cand firul nu se mai misca si verificati tragand usor de fir.
Limitari si sfaturi:
Breadboard-ul este destinat tensiunilor joase si curentilor mici. Nu conectati tensiunea retelei de 220 VAC si nu treceti curenti mari prin lamele, pentru ca acestea se incalzesc si isi pierd elasticitatea. Pentru frecvente mari sau semnale sensibile, firele lungi si capacitatile dintre coloane pot afecta circuitul, deci folositi fire cat mai scurte.
Mufa verde ramane libera si poate servi pentru o a doua tensiune sau ca punct de masura pentru multimetru. Dupa ce un circuit functioneaza pe breadboard, il puteti muta pe o placa cu cablaj imprimat sau pe o placa de prototipare lipita.
