Kit Breadboard MB102 + Sursa + Fire dupont

Ideal pentru prototipare rapida si testare circuite fara lipire, acest kit include breadboard MB102 cu sursa dedicata si set de fire dupont pentru conexiuni sigure. Ofera alimentare stabila direct pe sina, permite organizarea usoara a montajului, are compatibilitate buna cu placi Arduino si module uzuale, se monteaza rapid si este potrivit pentru laborator, scoala sau proiecte DIY.

27,50 RON Cu TVA

22,73 RON Fara TVA

(4/5) din 10 total recenzii
Citeste recenziile

1-2 zile

Ai gasit mai ieftin? Spune-ne! (autentifica-te pentru a trimite o solicitare)

Cumparand acest produs primesti 1,38 RON in puncte de fidelitate.

Garantie: 24 luni pentru persoane fizice

LIVRARE GRATUITA
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online

EXPEDIERE RAPIDA
Produsele sunt expediate din stoc propriu

PUNCTE FIDELITATE
Primesti puncte la fiecare comanda, in valoare de 5%

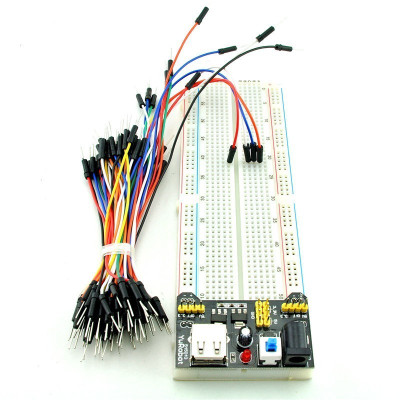

Kitul de breadboard MB102 reuneste intr-un singur set o placa de test cu 830 de puncte de conectare, un modul de alimentare cu iesiri de 5 V si 3.3 V si un set de fire dupont tata-tata colorate. Este potrivit pentru montarea rapida, fara lipire, a circuitelor cu Arduino, ESP8266, ESP32, senzori, module si componente discrete, precum si pentru verificarea unor scheme inainte de a le transfera pe cablaj.

Breadboardul are 630 de puncte in zona centrala, grupate in 126 de randuri de cate 5 puncte, si 200 de puncte in cele patru sine de alimentare, cu pasul standard de 2.54 mm. Modulul de alimentare se infige direct in sinele de la capatul placii si foloseste doua regulatoare liniare AMS1117, unul de 5 V si unul de 3.3 V. Tensiunea fiecarei perechi de sine (superioara si inferioara) se alege separat, prin cate un jumper, la 5 V, la 3.3 V sau pe OFF. Curentul maxim de iesire este sub 700 mA.

Printre caracteristicile principale se numara jackul DC pentru adaptor de retea, portul USB-A care poate fi folosit ca intrare sau ca iesire de 5 V, intrerupatorul push ON/OFF, LED-ul de alimentare, doua headere cu jumper pentru selectarea tensiunii, un header 2 x 4 cu iesiri de 3.3 V, 5 V si GND pentru fire dupont si dioda serie care protejeaza intrarea jack la polaritate inversa. Alimentarea se face la 6.5 - 12 VDC prin jack sau la 5 VDC prin portul USB.

Iesirile de 5 V si 3.3 V permit alimentarea placilor Arduino, a modulelor ESP8266 si ESP32 si a majoritatii senzorilor si modulelor de proiect, in limita curentului disponibil.

Specificatii:

Tensiune alimentare: 6.5 - 12 VDC (jack DC) sau 5 VDC (port USB)

Curent maxim iesire: sub 700 mA

Tensiuni iesire: 5 V sau 3.3 V, selectabile separat pentru sina superioara si pentru cea inferioara, sau OFF

Regulatoare: 2 x AMS1117 (5 V si 3.3 V)

Protectie: Dioda serie pe intrarea jack, contra polaritatii inverse

Comanda: Intrerupator push ON/OFF, LED alimentare

Conectori modul: Jack DC, USB-A, header 2 x 4 (3.3 V, 5 V, GND)

Puncte de conectare breadboard: 830 (630 in zona centrala si 200 in sinele de alimentare)

Sine de alimentare: 4 sine de cate 50 de puncte

Pas contacte: 2.54 mm

Diametru fire acceptate: 20 - 29 AWG

Fire dupont: Tata-tata, colorate

Dimensiuni: Breadboard 165 x 55 x 10 mm, modul de alimentare 53 x 35 mm

Layout:

Element	Functie
Jack DC IN	Intrare de alimentare pentru adaptor de retea de 6.5 - 12 VDC. Intrarea are dioda serie contra polaritatii inverse.
Port USB-A	Intrare de 5 V sau iesire de 5 V pentru alimentarea unui dispozitiv extern. Linia de +5 V a portului nu are circuit de protectie.
Intrerupator push ON/OFF (albastru)	Porneste si opreste intregul modul. O apasare il porneste, urmatoarea apasare il opreste.
LED de alimentare	Se aprinde cand modulul este alimentat si pornit. Daca ramane stins, modulul nu primeste tensiune sau este oprit din intrerupator.
Regulator AMS1117 5.0	Furnizeaza tensiunea de 5 V.
Regulator AMS1117 3.3	Furnizeaza tensiunea de 3.3 V.
Condensator electrolitic	Filtreaza tensiunea de intrare.
Header cu jumper marcat 5V OFF 3.3 (sina superioara)	Alege tensiunea sinelor din partea superioara a breadboardului. Jumperul pe pozitia 5V da 5 V, pe pozitia 3.3 da 3.3 V, iar pe pozitia OFF sina ramane fara tensiune.
Header cu jumper marcat 5V OFF 3.3 (sina inferioara)	Alege tensiunea sinelor din partea inferioara, independent de celalalt jumper, cu aceleasi pozitii: 5V, 3.3 sau OFF.
Header 2 x 4	Iesiri de 3.3 V, 5 V si GND pentru fire dupont, utile pentru alimentarea unor module din afara breadboardului. Nu se leaga intre ele iesirile celor doua parti.
Pini + si - spre breadboard	Se infig in sinele de alimentare de la capatul placii si transmit tensiunea aleasa prin jumpere.

Pinout:

Pinout modul de alimentare MB102 pentru breadboard

Conector	Pin	Functie
DC IN	Centru (+)	Alimentare 6.5 - 12 VDC
DC IN	Manson (-)	GND
USB-A	+5V	Intrare 5 VDC sau iesire 5 V
USB-A	GND	Masa
Header 2 x 4	3.3V	Iesire 3.3 V
Header 2 x 4	5V	Iesire 5 V
Header 2 x 4	GND	Masa
Jumper sina superioara	5V / OFF / 3.3	Selectare tensiune sina superioara
Jumper sina inferioara	5V / OFF / 3.3	Selectare tensiune sina inferioara
Pini spre breadboard	+ / -	Iesire catre sinele de alimentare

Pozitie jumper	Tensiune pe sinele perechii
5V	5 V
3.3	3.3 V
OFF	0 V (sinele fara tensiune)

Utilizare:

Infigeti modulul de alimentare in sinele de la capatul breadboardului, respectand polaritatea: pinii + si - ai modulului trebuie sa se potriveasca cu liniile rosie si albastra ale placii.

Alimentati modulul cu un adaptor de 6.5 - 12 VDC la jackul DC IN, de exemplu 9 VDC 1 A cu stecher 5.5 x 2.1 mm si plusul in centru, sau cu 5 VDC prin portul USB. Nu aplicati niciodata peste 12 V.

Setati jumperele inainte de a conecta circuitul: 5V pentru componente de 5 V si 3.3 pentru componente de 3.3 V, de exemplu ESP8266 sau multi senzori. Fiecare jumper comanda separat sina superioara sau cea inferioara, iar pe pozitia OFF perechea respectiva ramane fara tensiune.

Apasati intrerupatorul ON/OFF, iar LED-ul de alimentare se va aprinde. Verificati cu un multimetru tensiunea pe sine inainte de a conecta circuitul.

Montati componentele in zona centrala, unde cele 5 puncte ale fiecarui rand sunt legate intre ele, iar cu firele dupont aduceti alimentarea din sine la circuit.

La unele breadboarduri MB102 sinele sunt intrerupte la mijloc. Daca linia rosie sau albastra se opreste la jumatatea placii, folositi prima jumatate a sinei sau legati cele doua jumatati cu un fir scurt.

Nu depasiti 700 mA pe ansamblul iesirilor. La curenti mari regulatoarele liniare AMS1117 se incing, deci alimentati consumatorii puternici separat.

Nu legati intre ele iesirile celor doua parti ale modulului cu un fir dupont si nu alimentati modulul simultan din mai multe surse.

Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
