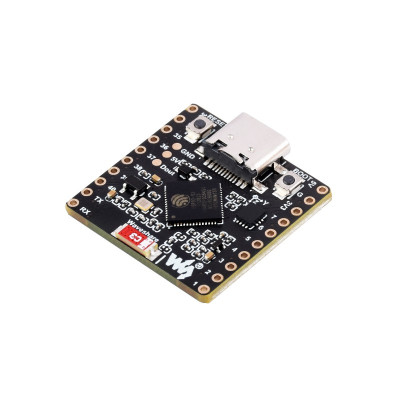

Scheda di sviluppo ESP32-S3-Matrix, matrice RGB 8x8, IMU 6-DOF
Soluzione compatta per progetti IoT, robotica ed effetti luminosi interattivi, con ESP32-S3 dual-core 240 MHz e connettività Wi-Fi più Bluetooth 5 LE Mesh. Integra matrice RGB 8x8 con LED WS2812 indirizzabili per animazioni e display, IMU 6-DOF QMI8658 per il rilevamento del movimento e l'orientamento, alimentazione e programmazione semplice tramite USB-C, estendibile tramite pin Dout e 17 GPIO multifunzionali.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
La scheda di sviluppo ESP32-S3-Matrix è una soluzione compatta e performante, progettata per progetti IoT, robotica, controllo del movimento ed effetti luminosi interattivi. Alla base vi è il microcontrollore ESP32-S3FH4R2, con processore dual-core Xtensa LX7 a 240 MHz, connettività Wi-Fi 802.11 b/g/n e Bluetooth 5 LE con supporto Mesh, offrendo un eccellente rapporto tra prestazioni e dimensioni ridotte.
La scheda integra una matrice RGB 8x8 composta da 64 LED WS2812 indirizzabili singolarmente, controllati tramite GPIO14, ideale per display, animazioni ed effetti luminosi complessi. Il sensore inerziale QMI8658C aggiunge 6 gradi di libertà – accelerometro a 3 assi e giroscopio a 3 assi – comunicando tramite I2C, rendendola adatta per applicazioni di rilevamento del movimento, orientamento e stabilizzazione.
La memoria disponibile include 512KB SRAM, 384KB ROM, 2MB PSRAM e 4MB Flash, sufficiente per applicazioni embedded complesse. L'alimentazione avviene a 5V tramite porta USB-C, con un regolatore LDO ME6217C33M5G che fornisce 3.3V stabili fino a 800mA. I 17 pin GPIO supportano SPI, I2C, UART, ADC e PWM, e un pin Dout dedicato consente l'espansione della matrice RGB con moduli aggiuntivi.
Con dimensioni di soli 25 x 25 mm e un peso di circa 1g, la scheda si integra facilmente in qualsiasi progetto, disponendo inoltre di pulsanti RESET e BOOT per una programmazione e debug rapidi.
Specifiche:
Microcontrollore: ESP32-S3FH4R2, dual-core Xtensa LX7 a 240 MHz
Memoria: 512KB SRAM, 384KB ROM, 2MB PSRAM, 4MB Flash
Wireless: Wi-Fi 802.11 b/g/n (2.4 GHz), Bluetooth 5 LE e Bluetooth Mesh
Matrice LED: 8×8 RGB (64 LED WS2811/WS2812), controllo su GPIO14
IMU: QMI8658C, accelerometro a 3 assi e giroscopio a 3 assi (I2C)
Interfacce: USB-C (alimentazione e programmazione), 17 x GPIO (SPI, I2C, UART, ADC, PWM)
Alimentazione: 5 VDC tramite USB o pin
Pulsanti: RESET, BOOT
Dimensioni: 25 x 25 mm
Peso: 1g
Layout:
1. Connettore USB-C
2. Matrice LED RGB 8×8
3. Pulsante BOOT: premetelo durante il reset per entrare in modalità di download
4. Pulsante RESET
5. ME6217C33M5G: regolatore a bassa caduta di tensione, 800 mA (massimo)
6. QMI8658: IMU a 6 assi (accelerometro a 3 assi, giroscopio a 3 assi)
7. ESP32-S3: processore dual-core, frequenza operativa fino a 240 MHz
8. Pin Dout per l’espansione della matrice RGB
Pinout:
| Pin | Funzione | Descrizione |
|---|---|---|
| 5V | Alimentazione | Ingresso alimentazione 5V |
| GND | Massa | Riferimento di massa |
| 3V3(OUT) | Uscita 3.3V | Uscita tensione 3.3V |
| GPIO7 | GPIO / UART / PWM / I2S / ADC / I2C / SPI | Pin multifunzione |
| GPIO6 | GPIO / UART / PWM / I2S / ADC / I2C / SPI | Pin multifunzione |
| GPIO5 | GPIO / UART / PWM / I2S / ADC / I2C / SPI | Pin multifunzione |
| GPIO4 | GPIO / UART / PWM / I2S / ADC / I2C / SPI | Pin multifunzione |
| GPIO3 | GPIO / UART / PWM / I2S / ADC / I2C / SPI | Pin multifunzione |
| GPIO2 | GPIO / UART / PWM / I2S / ADC / I2C / SPI | Pin multifunzione |
| GPIO1 | GPIO / UART / PWM / I2S / ADC / I2C / SPI | Pin multifunzione |
| GPIO33 | GPIO / SPI / I2C / I2S / PWM / UART | Pin multifunzione |
| GPIO34 | GPIO / SPI / I2C / I2S / PWM / UART | Pin multifunzione |
| GPIO35 | GPIO / SPI / I2C / I2S / PWM / UART | Pin multifunzione |
| GPIO36 | GPIO / SPI / I2C / I2S / PWM / UART | Pin multifunzione |
| GPIO37 | GPIO / SPI / I2C / I2S / PWM / UART | Pin multifunzione |
| GPIO38 | GPIO / SPI / I2C / I2S / PWM / UART | Pin multifunzione |
| GPIO39 | GPIO / SPI / I2C / I2S / PWM / UART | Pin multifunzione |
| GPIO40 | GPIO / SPI / I2C / I2S / PWM / UART | Pin multifunzione |
| TX | UART0 TX | Trasmissione seriale |
| RX | UART0 RX | Ricezione seriale |
Utilizzo:
Aprire Arduino IDE e accedere al menu File > Preferenze.
Nel campo "Additional Boards Manager URLs" aggiungere il seguente link: https://espressif.github.io/arduino-esp32/package_esp32_index.json
Accedere a Strumenti > Scheda > Gestore schede, cercare "esp32 by Espressif Systems" e installare il pacchetto.
Dopo l'installazione, selezionare la scheda da Strumenti > Scheda > ESP32 Arduino > ESP32S3 Dev Module.
Collegare la scheda al PC tramite USB-C e selezionare la porta corretta da Strumenti > Porta.
Per entrare in modalità di download (se la scheda non viene rilevata automaticamente), premere e tenere premuto il pulsante BOOT, premere RESET, quindi rilasciare BOOT. In alternativa, tenere premuto il pulsante BOOT durante il collegamento al PC.
Caricare lo sketch desiderato tramite il pulsante Upload di Arduino IDE.
Diagramma dimensioni:
Documentazione:
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
// Test: light up all 64 LEDs on the 8x8 RGB matrix in red
#include <Adafruit_NeoPixel.h>
#define LED_PIN 14
#define LED_COUNT 64
Adafruit_NeoPixel matrix(LED_COUNT, LED_PIN, NEO_GRB + NEO_KHZ800);
void setup() {
matrix.begin();
matrix.setBrightness(40);
matrix.fill(matrix.Color(255, 0, 0)); // red
matrix.show();
}
void loop() {}
