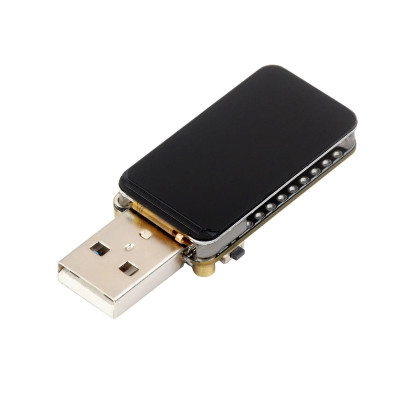

Scheda di sviluppo ESP32-S3, LCD da 1,47", WiFi, Bluetooth, USB
La scheda di sviluppo ESP32-S3 con display LCD da 1,47 pollici è ideale per prototipi IoT e interfacce grafiche compatte, offrendo un processore dual-core fino a 240 MHz, connettività Wi-Fi e Bluetooth 5, schermo ST7789 con visualizzazione fluida e slot Micro SD per l'archiviazione, programmazione rapida tramite USB e compatibilità con Arduino IDE ed ESP-IDF.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Scheda di sviluppo ESP32-S3 di Waveshare con schermo LCD da 1,47 pollici, LED RGB, WiFi e Bluetooth 5 compatibile con Arduino IDE.
È dotato di un processore Xtensa LX7 dual-core che opera a una frequenza fino a 240 MHz, che fornisce la potenza di calcolo necessaria per sviluppare applicazioni complesse e interattive.
Elemento distintivo è lo schermo LCD da 1,47 pollici controllato dal chip ST7789 che consente l'implementazione di interfacce grafiche fluide.
La connettività è garantita da WiFi 802.11 b/g/n (2,4 GHz) e Bluetooth 5, offrendo un'ampia gamma di opzioni per la comunicazione e l'integrazione nei sistemi IoT. Lo slot Micro SD consente l'archiviazione di file o immagini.
Grazie all'ampio supporto software, gli sviluppatori hanno accesso alla piattaforma Arduino e a ESP-IDF, che facilita lo sviluppo di applicazioni personalizzate e funzionalità complesse.
È dotato di un LED RGB integrato sotto il display, con diffusione della luce attraverso la lastra in acrilico, per piacevoli effetti ottici.
Specifiche:
Processore: Xtensa LX7 dual-core
Frequenza: fino a 240 MHz
Tensione di alimentazione: 5V / 3,3V
Tensione logica: 3,3 V (per utilizzare sensori o moduli che funzionano a 5 V, utilizzare un convertitore logico)
Produttore: Waveshare
Connettore: USB tipo A
Memoria SRAM: 512 KB
Memoria ROM: 384 KB
Memoria flash: 16 MB
Corrente massima supportata dal regolatore integrato da 3,3 V: 800 mA
Dimensioni dello schermo: 1,47 pollici
Risoluzione dello schermo: 172x320
Chip di controllo dello schermo: ST7789
Supporto: Micro SD
Wi-Fi: 802.11 b/g/n 2,4 GHz
Bluetooth: BLE 5
Antenna: Integrata
Comunicazione: SPI, I2S, I2C, UART per la comunicazione con altri dispositivi
Numeri di pin ADC: 13
Dimensioni: 20,32 x 51 mm ( 36.37mm al connettore USB)
Peso: 6 g
Utilizzo:
Dopo aver installato il gestore di schede “esp32 by Espresiff Systems”, selezionare la scheda “ESP32 Dev Module” con i seguenti parametri:
Dimensione Flash: 16 MB (128 Mb)
Schema di partizione: 16 MB Flash (3 MB APP/9,9 MB FATFS)
PSRAM: PSRAM OPI
| NO. | composto | Descrizione / Funzione |
|---|---|---|
| 1 | Processore ESP32-S3R8 | Microcontrollore dual-core Xtensa LX7, fino a 240 MHz, con 16 MB di Flash e supporto WiFi + Bluetooth 5 |
| 2 | Regolatore ME6217C33M5G | Regolatore di tensione LDO 3,3 V, corrente massima 800 mA |
| 3 | Slot TF (MicroSD) | Consente l'espansione della memoria e l'archiviazione di file, immagini o dati di registro |
| 4 | Antenna in ceramica integrata | Antenna integrata per una connettività wireless stabile |
| 5 | LED RGB | LED multicolore integrato, utilizzato per la segnalazione e il feedback visivo |
| 6 | Pulsante BOOT | Utilizzato per la programmazione e la selezione della modalità di avvio |
| 7 | pulsante RESET | Riavviare il microcontrollore e resettare la scheda |
Pinout:
| Pino | Funzione principale | Funzioni alternative (periferiche) |
|---|---|---|
| 5V | Alimentatore da 5 V | – |
| Terra | Massa | – |
| 3 contro 3 | Alimentazione 3,3 V | – |
| GPIO1 | ADC1, PWM | UART, I2C |
| GPIO2 | ADC2, PWM | UART, I2C |
| GPIO3 | ADC3, PWM | UART, I2C |
| GPIO4 | ADC4, PWM | UART, I2C |
| GPIO5 | ADC5, PWM | UART, I2C |
| GPIO6 | ADC6, PWM | UART, I2C |
| GPIO7 | ADC7, PWM | UART, I2C |
| GPIO8 | ADC8, PWM | UART, I2C |
| GPIO9 | ADC9, PWM | UART, I2C |
| GPIO10 | ADC10, PWM | UART, I2C |
| GPIO11 | ADC11, PWM | UART, I2C |
| GPIO12 | ADC12, PWM | UART, I2C |
| GPIO13 | ADC13, PWM | UART, I2C |
| GPIO14 | Digitale, PWM | UART, I2C, SPI |
| GPIO15 | Digitale, PWM | UART, I2C, SPI |
| GPIO16 | Digitale, PWM | UART, I2C, SPI |
| GPIO17 | Digitale, PWM | UART, I2C, SPI |
| GPIO18 | Digitale, PWM | UART, I2C, SPI |
| GPIO19 | Digitale, PWM | UART, I2C, SPI |
| GPIO20 | Trasmissione UART0 | Digitale, PWM |
| GPIO21 | UART0 RX | Digitale, PWM |
Dimensioni:
