Modulo WiFi per RD6006
Consente il controllo e il monitoraggio wireless dell'alimentatore RD6006, collegandosi direttamente alla presa interna esistente, senza modifiche. Il modulo è compatibile esclusivamente con l'RD6006, utilizza l'ESP8266 integrato per la comunicazione Wi-Fi, permette un rapido accesso alle impostazioni e la lettura remota dei parametri, ideale per l'automazione e l'integrazione in progetti di laboratorio.
Spedito entro giovedì 22 ottobre
Acquistando questo prodotto guadagni 4,47 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.

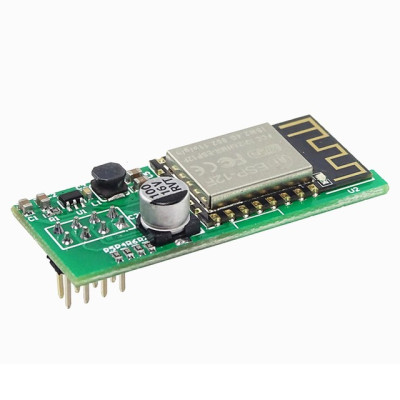

Il modulo WiFi per l’alimentatore RD6006 è la scheda di comunicazione che si monta nello zoccolo all’interno dell’alimentatore e aggiunge connettività wireless. L’alimentatore può essere controllato e monitorato da remoto, dall’app del produttore, tramite la rete WiFi locale, senza cavo USB. Il modulo è adatto per banco da lavoro, laboratorio, carica di accumulatori e qualsiasi situazione in cui l’alimentatore debba essere monitorato o comandato a distanza.
La scheda integra il modulo ESP-12F con il circuito ESP8266EX, che lavora sulla rete WiFi a 2.4 GHz (802.11 b/g/n). Il modulo non funziona nella banda a 5 GHz. La comunicazione con l’alimentatore avviene tramite interfaccia seriale UART, sui pin TX e RX dello zoccolo. Sulla scheda è presente un convertitore DC-DC che genera la tensione di 3.3 V necessaria al modulo ESP-12F dai 5 V forniti dall’alimentatore.
Tra le principali caratteristiche figurano il modulo ESP-12F con antenna stampata, il convertitore DC-DC per 3.3 V con relativo induttore, il condensatore elettrolitico di filtraggio della tensione a 5 V, le resistenze di polarizzazione per i pin EN, RST, GPIO0 e GPIO15 e i pin di collegamento con passo di 2.54 mm. Il modulo non ha un’alimentazione propria, poiché riceve la tensione di 5 V direttamente dallo zoccolo dell’alimentatore.
Il modulo è destinato esclusivamente all’alimentatore RD6006, il cui zoccolo per il modulo di comunicazione è già presente all’interno, e si monta senza alcuna adattazione.
Specifiche:
Tensione di alimentazione: 5 VDC (fornita dall’alimentatore tramite lo zoccolo di comunicazione)
Modulo WiFi: ESP-12F
Circuito integrato: ESP8266EX
Standard WiFi: 802.11 b/g/n, 2.4 GHz
Interfaccia con l’alimentatore: UART (TX / RX)
Tensione logica interna: 3.3 V, generata sulla scheda da un convertitore DC-DC
Antenna: stampata sul modulo ESP-12F
Passo pin: 2.54 mm
Compatibilità: esclusivamente con l’alimentatore RD6006
Layout:
| Elemento | Funzione |
|---|---|
| Modulo ESP-12F (U2) | Modulo WiFi con circuito ESP8266EX, responsabile della connessione alla rete e della comunicazione seriale con l’alimentatore. |
| Antenna stampata | Antenna a 2.4 GHz del modulo ESP-12F, che non deve essere coperta. |
| Convertitore DC-DC (U1) e induttore | Generano la tensione di 3.3 V per il modulo ESP-12F dalla tensione di 5 V dell’alimentatore. |
| Condensatore elettrolitico (C20) | Filtra la tensione di alimentazione a 5 V. |
| Condensatori ceramici SMD | Filtrano le tensioni di 5 V e 3.3 V. |
| Resistenze R4 - R7 | Polarizzano i pin EN, RST, GPIO0 e GPIO15 del modulo ESP-12F. |
| Pin di collegamento | Collegamento elettrico con lo zoccolo di comunicazione all’interno dell’alimentatore RD6006. |
Pinout:
| Connettore | Pin | Funzione |
|---|---|---|
| Pin zoccolo alimentatore | 5V | Alimentazione 5 VDC ricevuta dall’alimentatore |
| Pin zoccolo alimentatore | GND | Massa |
| Pin zoccolo alimentatore | TX | Trasmissione dati UART del modulo ESP-12F (GPIO1 / TXD) |
| Pin zoccolo alimentatore | RX | Ricezione dati UART del modulo ESP-12F (GPIO3 / RXD) |
| Pin zoccolo alimentatore | EN | Abilitazione modulo, collegato al pin EN (CH_PD) dell’ESP-12F, con resistenza da 10 k all’alimentazione |
| Pin zoccolo alimentatore | 3V3 | Non collegato sul modulo |
| Pin zoccolo alimentatore | NC | Non collegati |
Utilizzo:
Spegnete e scollegate completamente l’alimentatore RD6006 dalla rete prima di aprire il contenitore, poiché all’interno sono presenti tensioni pericolose.
Inserite il modulo nello zoccolo di comunicazione all’interno dell’alimentatore, con i pin correttamente allineati e senza forzare.
Non coprite la zona dell’antenna stampata con parti metalliche o cavi, per una connessione WiFi stabile.
Chiudete il contenitore e alimentate l’alimentatore.
Impostate nel menu dell’alimentatore l’interfaccia di comunicazione su WiFi, quindi riavviate l’alimentatore.
Collocate l’alimentatore e il telefono vicino al router a 2.4 GHz e collegate il telefono alla stessa rete a 2.4 GHz, quindi seguite i passaggi di configurazione nell’app del produttore.
Non utilizzate una rete a 5 GHz, poiché il modulo funziona solo nella banda a 2.4 GHz.
Non alimentate il modulo tramite il pin 3V3, che non è collegato, ma solo tramite i pin 5V e GND.
Per un firmware alternativo, rimuovete il modulo dall’alimentatore, alimentatelo a 5 V, collegate un adattatore USB-TTL ai pin GND, TX e RX e tenete GPIO0 a massa durante l’avvio.
Quando utilizzate un firmware alternativo, riconfigurate l’interfaccia di comunicazione dell’alimentatore secondo le istruzioni del firmware scelto.
