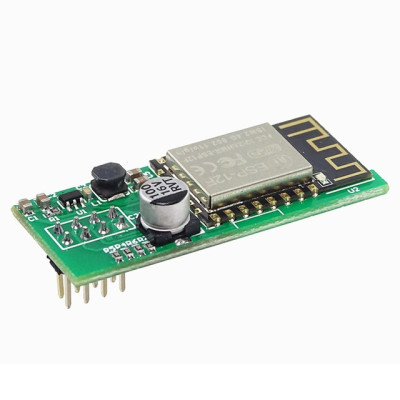

Modul WiFi pentru RD6006
Adauga control si monitorizare wireless pentru sursa RD6006, prin conectare directa la soclul intern existent, fara modificari. Modulul este compatibil exclusiv cu RD6006, foloseste ESP8266 integrat pentru comunicatie WiFi, permite acces rapid la setari si citirea parametrilor de la distanta, ideal pentru automatizare si integrare in proiecte de laborator.
Expediere estimata: joi 22 octombrie
Cumparand acest produs primesti 4,47 RON in puncte de fidelitate.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modulul WiFi pentru sursa de tensiune RD6006 este placa de comunicatie care se monteaza in soclul din interiorul sursei si adauga conectivitate wireless. Sursa poate fi controlata si monitorizata de la distanta, din aplicatia producatorului, prin reteaua WiFi locala, fara cablu USB. Modulul este potrivit pentru banc de lucru, laborator, incarcarea acumulatorilor si orice situatie in care sursa trebuie urmarita sau comandata de la distanta.
Placa integreaza modulul ESP-12F cu circuitul ESP8266EX, care lucreaza in reteaua WiFi de 2.4 GHz (802.11 b/g/n). Modulul nu functioneaza in banda de 5 GHz. Comunicatia cu sursa se face prin interfata seriala UART, pe pinii TX si RX ai soclului. Pe placa exista un convertor DC-DC care produce tensiunea de 3.3 V necesara modulului ESP-12F din cei 5 V furnizati de sursa.
Printre caracteristicile principale se numara modulul ESP-12F cu antena imprimata, convertorul DC-DC pentru 3.3 V cu inductorul aferent, condensatorul electrolitic de filtrare a tensiunii de 5 V, rezistentele de polarizare pentru pinii EN, RST, GPIO0 si GPIO15 si pinii de conectare cu pas de 2.54 mm. Modulul nu are alimentare proprie, deoarece primeste tensiunea de 5 V direct din soclul sursei.
Modulul este destinat exclusiv sursei RD6006, al carei soclu pentru modulul de comunicatie este deja prezent in interior, si se monteaza fara nicio adaptare.
Specificatii:
Tensiune alimentare: 5 VDC (furnizata de sursa prin soclul de comunicatie)
Modul WiFi: ESP-12F
Circuit integrat: ESP8266EX
Standard WiFi: 802.11 b/g/n, 2.4 GHz
Interfata cu sursa: UART (TX / RX)
Tensiune interna logica: 3.3 V, generata pe placa de un convertor DC-DC
Antena: Imprimata pe modulul ESP-12F
Pas pini: 2.54 mm
Compatibilitate: Exclusiv cu sursa RD6006
Layout:
| Element | Functie |
|---|---|
| Modul ESP-12F (U2) | Modul WiFi cu circuitul ESP8266EX, responsabil de conexiunea la retea si de comunicatia seriala cu sursa. |
| Antena imprimata | Antena de 2.4 GHz a modulului ESP-12F, care nu trebuie acoperita. |
| Convertor DC-DC (U1) si inductor | Produc tensiunea de 3.3 V pentru modulul ESP-12F din tensiunea de 5 V a sursei. |
| Condensator electrolitic (C20) | Filtreaza tensiunea de alimentare de 5 V. |
| Condensatoare ceramice SMD | Filtreaza tensiunile de 5 V si 3.3 V. |
| Rezistente R4 - R7 | Polarizeaza pinii EN, RST, GPIO0 si GPIO15 ai modulului ESP-12F. |
| Pini de conectare | Legatura electrica cu soclul de comunicatie din interiorul sursei RD6006. |
Pinout:
| Conector | Pin | Functie |
|---|---|---|
| Pini soclu sursa | 5V | Alimentare 5 VDC primita de la sursa |
| Pini soclu sursa | GND | Masa |
| Pini soclu sursa | TX | Transmisie date UART a modulului ESP-12F (GPIO1 / TXD) |
| Pini soclu sursa | RX | Receptie date UART a modulului ESP-12F (GPIO3 / RXD) |
| Pini soclu sursa | EN | Activare modul, legat la pinul EN (CH_PD) al ESP-12F, cu rezistenta de 10 k la alimentare |
| Pini soclu sursa | 3V3 | Neconectat pe modul |
| Pini soclu sursa | NC | Neconectati |
Utilizare:
Opriti si deconectati complet sursa RD6006 de la alimentare inainte de a deschide carcasa, deoarece in interior exista tensiuni periculoase.
Introduceti modulul in soclul de comunicatie din interiorul sursei, cu pinii aliniati corect si fara a forta.
Nu acoperiti zona antenei imprimate cu piese metalice sau cabluri, pentru o conexiune WiFi stabila.
Inchideti carcasa si alimentati sursa.
Setati in meniul sursei interfata de comunicatie pe WiFi, apoi reporniti sursa.
Plasati sursa si telefonul in apropierea routerului de 2.4 GHz si conectati telefonul la aceeasi retea de 2.4 GHz, apoi urmati pasii de configurare din aplicatia producatorului.
Nu folositi o retea de 5 GHz, deoarece modulul functioneaza numai in banda de 2.4 GHz.
Nu alimentati modulul prin pinul 3V3, care nu este conectat, ci numai prin pinii 5V si GND.
Pentru un firmware alternativ, scoateti modulul din sursa, alimentati-l la 5 V, conectati un adaptor USB-TTL la pinii GND, TX si RX si tineti GPIO0 la masa in timpul pornirii.
La utilizarea unui firmware alternativ, reconfigurati interfata de comunicatie a sursei conform instructiunilor firmware-ului ales.
