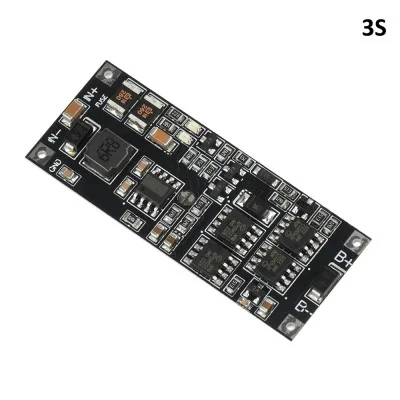

Modulo UPS bidirezionale, compatibile con litio 3S, 12-15V

Le immagini dei prodotti sono solo a scopo informativo e potrebbero presentare piccole differenze, a seconda del lotto e del fornitore. Le specifiche e i prezzi dei prodotti potrebbero essere soggetti a modifiche senza preavviso. Facciamo del nostro meglio per aggiungere specifiche quanto più precise e corrette possibili alla pagina del prodotto, ma è possibile che non siano del tutto corrette. Se identifichi un caso del genere, ti preghiamo di segnalarcelo.

Il prodotto è destinato agli specialisti e richiede personale qualificato e autorizzato. Il prodotto non include istruzioni di montaggio/uso . La messa in funzione del prodotto da parte di persone non qualificate comporta la perdita della garanzia secondo i Termini e Condizioni presenti sul sito.

Le specifiche tecniche indicate (corrente, potenza, ecc.) rappresentano valori massimi consentiti in condizioni ideali di funzionamento. Per un utilizzo sicuro e una durata ottimale, si raccomanda di utilizzare il prodotto in regime continuo a non più del 50% dei valori massimi specificati.

Nuovo

Modulo UPS bidirezionale, compatibile con litio 3S, 12-15V

Soluzione UPS compatta per alimentazione ininterrotta di apparecchiature DC, commuta automaticamente alla batteria Li-Ion 3S in caso di caduta della sorgente e torna alla carica quando la tensione riappare. Carica e scarica bidirezionale sulla stessa porta, fino a 50W con 4A continui, protezioni da sovraccarico e cortocircuito, LED per stato di carica e consumo.

44,85 RON Tasse incluse

37,07 RON Tasse escluse

Non ci sono ancora recensioni

Spedito entro giovedì 27 agosto

Questo prodotto ha una garanzia di 2 anni.

SPEDIZIONE INTERNAZIONALE
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.

SPEDIZIONE VELOCE 24 ORE
Spediamo dal nostro magazzino entro 24 ore

PUNTI FEDELTÀ
Ricevi punti a ogni ordine, per un valore del 5%.

Il modulo UPS compatto rappresenta una soluzione efficiente per mantenere l’alimentazione continua delle apparecchiature elettriche in caso di caduta della tensione di rete. La versione 3S è progettata per batterie Li-Ion con tre celle in serie (11.1 - 12.6V), con una capacità supportata tra 2 e 15Ah, compatibile con accumulatori di tipo 18650, 21700, 26650, 32650 o polimeri. Il modulo funziona secondo il principio di carica-scarica bidirezionale con la stessa porta, eliminando la necessità di collegamenti complessi.

Il chip di carica integrato carica la batteria 3S fino a 12.3 - 12.6V, con una corrente di carica predefinita di 1.2 - 1.4A. Due indicatori LED offrono il monitoraggio in tempo reale: il LED di scarica si accende debolmente con carichi superiori a 50 - 100mA, diventa più luminoso oltre 0.5 - 1A e raggiunge la massima luminosità oltre 2A, mentre il LED di carica è acceso quando la carica è in corso (IN > BAT di 0.5V), spento quando la carica è completata e lampeggia in caso di anomalia. Le protezioni multiple includono sovraccarica, scarica eccessiva, sovraccarico e cortocircuito tramite fusibile integrato. L’ingresso non supporta la polarità inversa.

Quando la sorgente esterna è collegata, il modulo alimenta simultaneamente le apparecchiature collegate e carica la batteria. Nel momento in cui la tensione di ingresso viene interrotta, il passaggio alla batteria avviene automaticamente. La tensione di uscita è isobarica, uguale alla tensione della batteria in modalità batteria, senza boost o stabilizzazione, e diminuisce gradualmente con lo scaricarsi dell’accumulatore. La perdita sul percorso di uscita in modalità batteria è di circa 50 milliohm, il che significa una caduta di circa 0.1V a 2A. La potenza nominale in uscita è di 50W (4A continui, 6A di picco, carico consigliato inferiore a 4A). Il modulo è compatibile con apparecchiature che accettano una tensione DC variabile nell’intervallo della batteria utilizzata, inclusi progetti basati su Raspberry Pi, ESP32, Arduino o altre piattaforme embedded che richiedono alimentazione stabile e protezione contro le cadute di tensione.

Più moduli possono essere collegati in parallelo per aumentare la potenza disponibile o per ridondanza. Esistono due metodi di collegamento in parallelo. Il primo metodo (comune) prevede il collegamento fisico delle schede una sopra l’altra tramite pin di rame, quindi il collegamento della sorgente e della batteria. Questo metodo è usato principalmente per la sovrapposizione della potenza, con un’efficienza di stacking di circa 80%. Ad esempio, due moduli 3S collegati in questo modo offrono una corrente nominale di 4A x 2 x 0.8 = 6.4A, equivalente a circa 71W. Il limite raccomandato è di massimo 3 moduli in parallelo, mentre due sono sufficienti per uso generale. Il secondo metodo prevede il collegamento dei moduli in parallelo sulla barra di alimentazione, ed è adatto per aumentare il tempo di funzionamento e la ridondanza. Se un modulo o una batteria si guasta, gli altri continuano ad alimentare l’apparecchiatura.

Il peso ridotto di 6.20g e le dimensioni compatte di 50 x 20 mm facilitano l’integrazione in contenitori o pannelli.

Nota: se l’apparecchiatura alimentata non supporta una tensione variabile, si consiglia di aggiungere un modulo DC-DC dopo i terminali di uscita. Ad esempio, un modulo buck 3S-5V/3A per alimentazione a 5V oppure un modulo buck 3S-12V/2A per alimentazione a 12V. Quando si collegano motori o carichi elettromagnetici, si consiglia di collegare un condensatore di alcune centinaia di microfarad in parallelo sui terminali IN per ridurre le interferenze generate dalle scintille elettriche.

Specifiche:

Versione: 3S (11.1 - 12.6V)

Tensione di ingresso consigliata: DC 13V (accetta 12 - 15V)

Corrente massima di ingresso: 6A

Tensione di uscita: uguale alla tensione della batteria (isobarica, senza regolazione)

Tensione batteria 3S: 11.1 - 12.6V (carica fino a 12.3 - 12.6V)

Capacità batteria supportata: 2 - 15Ah

Tipi di batterie compatibili: Li-Ion, LiPo, 18650, 21700, 26650, 32650

Corrente di uscita: 4A continui, 6A di picco (consigliato sotto 4A)

Potenza massima: 50W

Corrente di carica predefinita: 1.2 - 1.4A

Protezioni: Sovraccarica, scarica eccessiva, sovraccarico, cortocircuito

Protezione contro polarità inversa in ingresso: Non disponibile

Perdita sul percorso di scarica: ~50 milliohm (circa -0.1V a 2A)

Consumo a vuoto: 0.6 - 0.8mA

Indicatore LED scarica: Debole >50mA, luminoso >0.5A, massimo >2A

Indicatore LED carica: Acceso = carica in corso, spento = completamente carica, lampeggia = anomalia

Collegamento in parallelo: Sì, massimo 3 moduli (consigliati 2), efficienza ~80%

Commutazione UPS: Automatica

Dimensioni: 50 x 20 mm

Peso: 6.20g

Utilizzo:

Scegliere una batteria Li-Ion 3S (11.1 - 12.6V) con capacità compresa tra 2 e 15Ah, di tipo 18650, 21700, 26650 o polimeri. Si raccomanda l’uso di un BMS e di una scheda di bilanciamento.

Collegare la batteria ai terminali B+ e B-, rispettando rigorosamente la polarità.

Collegare la sorgente di alimentazione esterna (consigliata 13V DC, minimo 6A) ai terminali IN+ e IN-. Attenzione: non invertire la polarità. Nota: se la tensione di ingresso è inferiore a 13V, l’indicatore LED può avere un comportamento instabile (lampeggio o variazione di luminosità), senza tuttavia influire sul funzionamento del modulo.

Collegare l’apparecchiatura alimentata ai terminali IN+ e IN-, in parallelo con la sorgente.

Verificare tutti i collegamenti prima di applicare la tensione. Utilizzare cavi corti e di sezione sufficiente.

Osservare il LED di carica: acceso = la batteria si sta caricando, spento = completamente carica, lampeggia = anomalia.

Osservare il LED di scarica per stimare la corrente del carico in tempo reale.

In caso di caduta della sorgente esterna, il modulo passa automaticamente alla batteria. La tensione di uscita diminuirà gradualmente con lo scaricarsi della batteria.

Al ritorno della tensione di ingresso, il modulo riprende automaticamente la carica della batteria.

Per il collegamento in parallelo (metodo 1 — stacking): sovrapporre fisicamente i moduli tramite pin di rame, quindi collegare la sorgente e la batteria. Non superare 3 moduli in parallelo.

Per il collegamento in parallelo (metodo 2 — ridondanza): collegare i moduli indipendentemente sulla stessa barra di alimentazione, ciascuno con la propria batteria. I moduli possono essere posizionati ovunque nella rete.
