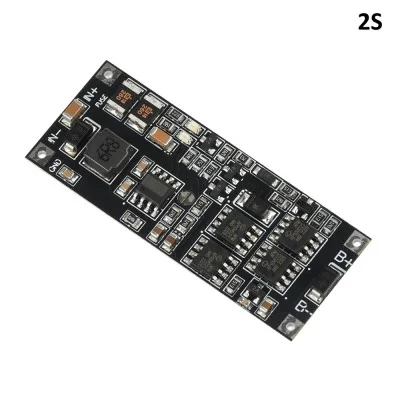

Modulo UPS bidirezionale, compatibile con litio 2S, 9-10V
Soluzione UPS compatta per alimentazione ininterrotta di apparecchiature DC, utilizza batterie Li-Ion 2S e commuta automaticamente sulla batteria in caso di caduta della sorgente. Carica e scarica bidirezionale tramite la stessa porta, corrente fino a 4A continuo 6A di picco, protezioni integrate contro sovraccarica e scarica eccessiva, LED per lo stato di carica e il livello del carico, ideale per progetti embedded e sistemi industriali leggeri.
Spedito entro giovedì 22 ottobre
Acquistando questo prodotto guadagni 167,56 Ft in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il modulo UPS compatto rappresenta una soluzione efficiente per mantenere l’alimentazione continua delle apparecchiature elettriche in caso di caduta della tensione di rete. La versione 2S è progettata per batterie Li-Ion con due celle in serie (7.4 - 8.4V), con una capacità supportata tra 2 e 15Ah, compatibile con accumulatori di tipo 18650, 21700, 26650, 32650 o polimeri. Il modulo funziona secondo il principio di carica-scarica bidirezionale con la stessa porta, eliminando la necessità di connessioni complesse.
Il chip di carica integrato carica la batteria 2S fino a 8.2 - 8.4V, con una corrente di carica predefinita di 1.2 - 1.4A. Due indicatori LED offrono monitoraggio in tempo reale: il LED di scarica si accende debolmente con carichi superiori a 50 - 100mA, diventa più luminoso oltre 0.5 - 1A e raggiunge la massima luminosità oltre 2A, mentre il LED di carica è acceso quando la carica è in corso (IN > BAT di 0.5V), spento quando la carica è completata e lampeggia in caso di anomalia. Le protezioni multiple includono sovraccarica, sovrascarica, sovraccarico e cortocircuito tramite fusibile integrato. L’ingresso non supporta la polarità inversa.
Quando la sorgente esterna è collegata, il modulo alimenta simultaneamente le apparecchiature connesse e carica la batteria. Nel momento in cui la tensione di ingresso viene interrotta, il passaggio alla batteria avviene automaticamente. La tensione di uscita è isobarica, uguale alla tensione della batteria in modalità batteria, senza boost o stabilizzazione, e diminuisce gradualmente con lo scaricarsi dell’accumulatore. La perdita sul percorso di uscita in modalità batteria è di circa 80 milliohm, il che significa una caduta di circa 0.1V a 2A. La potenza nominale di uscita è di 50W (4A continuo, 6A di picco, carico consigliato sotto 4A). Il modulo è compatibile con apparecchiature che accettano tensione DC variabile nell’intervallo della batteria utilizzata, inclusi progetti basati su Raspberry Pi, ESP32, Arduino o altre piattaforme embedded che richiedono alimentazione stabile e protezione contro i cali di tensione.
Più moduli possono essere collegati in parallelo per aumentare la potenza disponibile o per ridondanza. Esistono due metodi di collegamento in parallelo:
- Il primo metodo (comune) prevede il collegamento fisico delle schede una sopra l’altra tramite pin di rame, quindi il collegamento della sorgente e della batteria. Questo metodo è utilizzato principalmente per la sovrapposizione della potenza, con un’efficienza di stacking di circa 80%. Ad esempio, due moduli 2S collegati in questo modo forniscono una corrente nominale di 4A x 2 x 0.8 = 6.4A, equivalente a circa 57W. Il limite consigliato è di massimo 3 moduli in parallelo, mentre due sono sufficienti per un uso generale.
- Il secondo metodo prevede il collegamento dei moduli in parallelo sulla barra di alimentazione, ed è adatto per aumentare il tempo di funzionamento e per la ridondanza. Se un modulo o una batteria si guasta, gli altri continuano ad alimentare l’apparecchiatura.
Il peso ridotto di 6.20g e le dimensioni compatte di 50 x 20 mm facilitano l’integrazione in contenitori o pannelli.
Nota: se l’apparecchiatura alimentata non supporta una tensione variabile, si consiglia di aggiungere un modulo DC-DC (buck per la riduzione o boost per l’aumento) dopo i morsetti di uscita. Ad esempio, un modulo buck 2S/3S-5V/3A per alimentazione a 5V oppure un modulo boost 2S/3S-12V/2A per alimentazione a 12V. Quando si collegano motori o carichi elettromagnetici, si consiglia di collegare un condensatore di alcune centinaia di microfarad in parallelo sui morsetti IN per ridurre le interferenze generate dalle scintille elettriche.
Specifiche:
Versione: 2S (7.4 - 8.4V)
Tensione di ingresso consigliata: DC 9 - 10V (accetta 9 - 15V)
Corrente massima di ingresso: 6A
Tensione di uscita: uguale alla tensione della batteria (isobarica, senza regolazione)
Tensione batteria 2S: 7.4 - 8.4V (carica fino a 8.2 - 8.4V)
Capacità batteria supportata: 2 - 15Ah
Tipi di batterie compatibili: Li-Ion, LiPo, 18650, 21700, 26650, 32650
Corrente di uscita: 4A continuo, 6A di picco (consigliato sotto 4A)
Potenza massima: 50W
Corrente di carica predefinita: 1.2 - 1.4A
Protezioni: Sovraccarica, sovrascarica, sovraccarico
Protezione polarità inversa ingresso: Non disponibile
Perdita sul percorso di scarica: ~80 milliohm (circa -0.1V a 2A)
Consumo a vuoto: 0.3 - 0.5mA
Indicatore LED scarica: Debole >50mA, luminoso >0.5A, massimo >2A
Indicatore LED carica: Acceso = carica in corso, spento = completa, lampeggia = anomalia
Collegamento in parallelo: Sì, massimo 3 moduli (consigliati 2), efficienza ~80%
Commutazione UPS: Automatica
Dimensioni: 50 x 20 mm
Peso: 6.20g
Utilizzo:
Scegliere una batteria Li-Ion 2S (7.4 - 8.4V) con capacità tra 2 e 15Ah, di tipo 18650, 21700, 26650 o polimeri. Si consiglia l’uso di un BMS e di una scheda di bilanciamento.
Collegare la batteria ai morsetti B+ e B-, rispettando rigorosamente la polarità.
Collegare la sorgente di alimentazione esterna (consigliata 9 - 10V DC, minimo 6A) ai morsetti IN+ e IN-. Attenzione: non invertire la polarità.
Collegare l’apparecchiatura alimentata ai morsetti IN+ e IN-, in parallelo con la sorgente.
Verificare tutti i collegamenti prima di applicare la tensione. Utilizzare cavi corti e di sezione sufficiente.
Monitorare il LED di carica: acceso = la batteria si sta caricando, spento = completamente carica, lampeggia = anomalia.
Monitorare il LED di scarica per stimare la corrente del carico in tempo reale.
In caso di caduta della sorgente esterna, il modulo passa automaticamente alla batteria. La tensione di uscita diminuirà gradualmente con lo scaricarsi della batteria.
Al ritorno della tensione di ingresso, il modulo riprende automaticamente la carica della batteria.
Per il collegamento in parallelo (metodo 1 — stacking): sovrapporre fisicamente i moduli tramite pin di rame, quindi collegare sorgente e batteria. Non superare 3 moduli in parallelo.
Per il collegamento in parallelo (metodo 2 — ridondanza): collegare i moduli in modo indipendente sulla stessa barra di alimentazione, ciascuno con la propria batteria. I moduli possono essere posizionati ovunque nella rete.
Se l’apparecchiatura non supporta una tensione variabile, aggiungere un modulo DC-DC dopo i morsetti di uscita per stabilizzare la tensione.
Esempio di utilizzo:
Schema dimensionale:
- Tecnologia
- Ioni di litio
- Numero di celle
- 2S
- Tensione di ingresso
- 9-10 V
