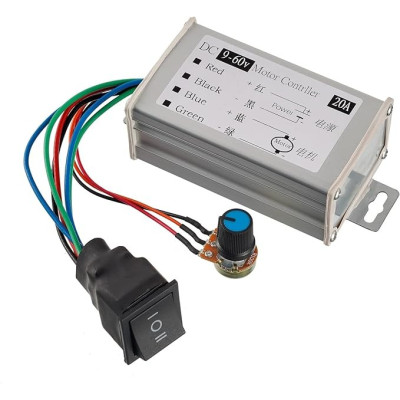

Modulo driver motore, PWM, controllo velocità e direzione, 9-60

Le immagini dei prodotti sono solo a scopo informativo e potrebbero presentare piccole differenze, a seconda del lotto e del fornitore. Le specifiche e i prezzi dei prodotti potrebbero essere soggetti a modifiche senza preavviso. Facciamo del nostro meglio per aggiungere specifiche quanto più precise e corrette possibili alla pagina del prodotto, ma è possibile che non siano del tutto corrette. Se identifichi un caso del genere, ti preghiamo di segnalarcelo.

Il prodotto è destinato agli specialisti e richiede personale qualificato e autorizzato. Il prodotto non include istruzioni di montaggio/uso . La messa in funzione del prodotto da parte di persone non qualificate comporta la perdita della garanzia secondo i Termini e Condizioni presenti sul sito.

Le specifiche tecniche indicate (corrente, potenza, ecc.) rappresentano valori massimi consentiti in condizioni ideali di funzionamento. Per un utilizzo sicuro e una durata ottimale, si raccomanda di utilizzare il prodotto in regime continuo a non più del 50% dei valori massimi specificati.

Modulo driver motore, PWM, controllo velocità e direzione, 9-60 V, 20 A, 1200 W

Controlla con precisione la velocità e la direzione dei motori CC a spazzole tramite PWM, garantendo una buona coppia e un'elevata efficienza anche a basse velocità. Funziona con tensioni da 9 a 60 V e supporta correnti fino a 20 A, offrendo una regolazione fine tramite potenziometro e un interruttore CW OFF CCW per cambiare direzione o arrestare il motore. L'alloggiamento in metallo protegge i componenti elettronici e consente un montaggio fisso.

2.898,65 Ft Tasse incluse

2.395,58 Ft Tasse escluse

Non ci sono ancora recensioni

Spedito entro giovedì 27 agosto

Questo prodotto ha una garanzia di 2 anni.

SPEDIZIONE INTERNAZIONALE
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.

SPEDIZIONE VELOCE 24 ORE
Spediamo dal nostro magazzino entro 24 ore

PUNTI FEDELTÀ
Ricevi punti a ogni ordine, per un valore del 5%.

Modulo driver di velocità compatibile con motori a corrente continua, che utilizza il metodo PWM (Pulse Width Modulation) per controllare la velocità del motore e un pulsante selettore per controllare la direzione di rotazione.

Il metodo di controllo della velocità PWM è significativamente superiore al metodo di controllo mediante variazione della tensione o della corrente di alimentazione, perché consente di mantenere una coppia motore più elevata anche a velocità inferiori. L'utilizzo della tecnologia PWM per regolare la velocità o l'intensità della luce consente un utilizzo efficiente dell'energia dell'alimentatore, garantendo un'elevata efficienza del circuito.

Il modulo funziona esclusivamente con motori DC con spazzole ed è disponibile in un formato costituito da un alloggiamento metallico che racchiude il PCB, il quale protegge la scheda elettronica dall'ambiente esterno, garantendo una maggiore durata, una migliore affidabilità e un utilizzo sicuro. L'involucro metallico è dotato di un anello di montaggio che consente l'installazione in una posizione fissa tramite una vite.

Il driver supporta un'ampia gamma di tensioni di ingresso, da 9 V a 60 V, fornendo una potenza massima fino a 1200 W. È adatto per motori a corrente continua che consumano fino a 20 A.

Include un potenziometro per la regolazione della velocità, con funzioni di commutazione per la regolazione della velocità e un pulsante interruttore che consente di selezionare il senso di rotazione ma anche di arrestarlo tramite la posizione OFF (posizione centrale dell'interruttore).

Nota: il circuito di potenza passa direttamente attraverso l'interruttore, la direzione di rotazione non viene commutata internamente dal relè. Tenetelo in considerazione al momento dell'acquisto.

Specifiche:

Tensione di alimentazione: DC 9V-60V

Metodo di controllo: PWM

Frequenza PWM: 25KHz

Controllo della velocità: Sì, tramite potenziometro lineare 100K

Intervallo PWM: 0 - 100%

Controllo della direzione di rotazione: Sì, tramite interruttore

Posizioni dell'interruttore: CW, OFF, CCW

Corrente nominale: 10A

Corrente massima: 20A, consigliata inferiore a 18A

Potenza massima: 1200W

Materiale dell'alloggiamento: Alluminio

Dimensioni: 105 x 50 x 33 mm

Login:

- Alimentazione elettrica:

Linea rossa spessa: collegare al polo positivo (+) dell'alimentatore.

Linea nera spessa: collegare al polo negativo (-) dell'alimentatore.

Assicurarsi che l'alimentazione rientri nell'intervallo di tensione supportato dal controller (9 V-60 V CC) e di non superare la corrente massima consigliata di 18 A.

- Collegamento del motore:

Linea blu e linea verde : queste linee si collegano ai terminali del motore CC. Per il motore non esiste un terminale positivo o negativo specifico. È possibile collegare il cavo blu a un terminale del motore e il cavo verde all'altro terminale, senza dover tenere conto della polarità.
