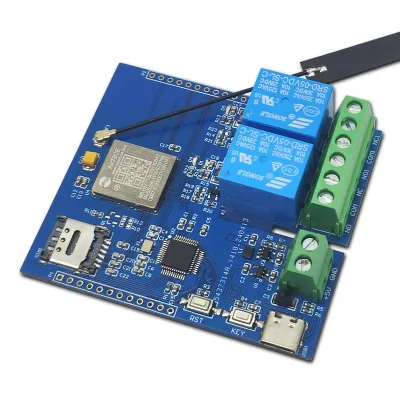

Scheda di sviluppo STM32F103, modulo 4G Air780E, relè doppio 5V, per IoT
Soluzione integrata per progetti IoT con connettività 4G e controllo del carico esterno, basata su STM32F103 e modulo Air780E LTE Cat.1 bis con firmware AT e basso consumo energetico in idle. Include due relè da 5V controllati da PA4 e PA5, slot Nano SIM ribaltabile con antenna 4G e LED di stato della rete. Semplice alimentazione a 5V tramite USB Type-C o terminale KF128, facile programmazione tramite SWD o USART.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Questa scheda di sviluppo rappresenta una soluzione completa e integrata per progetti IoT che richiedono connettività 4G e controllo di carichi esterni. Combina un microcontroller STM32F103C6T6 con un modulo di comunicazione Air780E LTE Cat.1 bis, offrendo una soluzione versatile sia per la prototipazione rapida che per implementazioni industriali.
Il modulo Air780E supporta il 4G, essendo progettato per l'efficienza energetica, con un consumo in modalità standby di soli 600µA. Di fabbrica, il modulo utilizza firmware AT e comunica con STM32 tramite porta seriale, utilizzando comandi AT standard per le funzioni di trasmissione e ricezione dati in rete. La scheda include due relè da 5V, controllabili tramite PA4 e PA5, permettendo il controllo diretto di dispositivi esterni come illuminazione, ventilatori, pompe o altre apparecchiature.
La scheda integra uno slot per scheda Nano SIM tipo flip-up (facile da installare e rimuovere), un'antenna dedicata 4G, un LED blu che indica lo stato della rete Air780E, LED per lo stato dei relè, pulsante di reset e pulsante programmabile per l'utente. L'alimentazione può essere fornita sia tramite porta Type-C che tramite il terminale KF128.
Specifiche:
Microcontroller: STM32F103C6T6 su architettura ARM, 32-bit
Modulo 4G: Air780E LTE Cat.1 bis
Connettività di rete: rete 4G completa
Consumo: 600µA in modalità standby
Alimentazione: 5 VDC tramite USB o terminale KF128
Relè: 2 x 5V, controllati tramite PA4 e PA5
Slot SIM: Tipo flip-up per Nano SIM
Indicatori LED: Blu per stato rete Air780E, LED per stato relè
Pulsanti: Reset e pulsante programmabile
Interfacce di programmazione: USART (TTL) e SWD
Pin accessibili: Pin STM32 e Air780E estratti
Firmware predefinito: Firmware AT su Air780E, comunica tramite comandi AT con STM32
Dimensioni: 62 x 72,5 mm
Layout:
1. Interfaccia USB Type C
2. Terminale di alimentazione KF128
3. Pulsante di reset (RST) e pulsante programmabile per l'utente KEY (PB12)
4. Supporto scheda Nano SIM
5. Modulo Air780e
6. Antenna
7. LED blu per stato rete, si accende intermittente dopo l'accensione e lampeggia più velocemente quando c'è connessione di rete
8. LED per stato relè
9. Relè doppio, 5V
10. Pin IO comuni per STM32
11. Pin IO comuni per Air780e
12. MCU: STM32F103C6T6 (LQFP-48)
Pinout:
| Connettore | Pin | Ruolo | Osservazioni |
|---|---|---|---|
| Sinistra | 5V | Alimentazione 5V | Ingresso 5V, stessa linea dell'alimentazione da USB Type-C |
| Sinistra | D- | USB data minus | Linea dati USB |
| Sinistra | D+ | USB data plus | Linea dati USB |
| Sinistra | GND | Massa | Riferimento comune |
| Sinistra | USB_BOOT | Modalità boot via USB | Selezione modalità avvio legata a USB, utile per servizio programmazione |
| Sinistra | VDD_EXT | Alimentazione esterna logica | Linea alimentazione esterna per periferiche, a seconda dell'implementazione della scheda |
| Sinistra | 5V | Alimentazione 5V | Duplicato su header per accesso rapido |
| Sinistra | MAIN_TXD | UART TX principale | Linea seriale, solitamente verso il modulo 4G per comandi AT |
| Sinistra | MAIN_RXD | UART RX principale | Linea seriale, coppia con MAIN_TXD |
| Sinistra | GND | Massa | Riferimento comune |
| Sinistra | PWRKEY | Controllo accensione modulo | Accensione spegnimento modulo 4G tramite segnale PWRKEY |
| Sinistra | GND | Massa | Riferimento comune |
| Destra | PA4 | Controllo relè 1 | Uscita digitale STM32 per relè 1 |
| Destra | PA5 | Controllo relè 2 | Uscita digitale STM32 per relè 2 |
| Destra | PA6 | IO generale STM32 | Pin disponibile per ingressi uscite |
| Destra | PA7 | IO generale STM32 | Pin disponibile per ingressi uscite |
| Destra | PA9 | USART1 TX | Seriale per debug o comunicazione esterna |
| Destra | PA10 | USART1 RX | Seriale per debug o comunicazione esterna |
| Destra | 3V3 | Alimentazione 3.3V | Per periferiche a 3.3V |
| Destra | BOOT0 | Selezione boot STM32 | Per bootloader, utile per programmazione tramite USART |
| Destra | 3V3 | Alimentazione 3.3V | Duplicato su header per accesso rapido |
| Destra | SWD | SWDIO | Linea dati per programmazione e debug SWD |
| Destra | CLK | SWCLK | Linea clock per programmazione e debug SWD |
| Destra | GND | Massa | Riferimento comune |
Utilizzo:
Inserite una scheda Nano SIM attiva nello slot flip-up prima dell'alimentazione. Collegate l'antenna 4G al connettore dedicato. Alimentate la scheda tramite porta USB o terminale KF128.
Il programma di fabbrica della scheda fa sì che lo STM32 invii comandi AT all'Air780E per la connessione alla rete. Dopo la connessione con successo, il LED blu di stato rete lampeggerà a velocità aumentata e i due relè si attiveranno automaticamente. Questo è il programma di fabbrica destinato al test della connettività 4G.
Programmazione personalizzata tramite USART:
Per caricare il proprio firmware tramite USART, utilizzate un modulo seriale TTL (es. CH340). Collegate il modulo come segue:
| Modulo Serial TTL | Scheda di Sviluppo |
|---|---|
| GND | GND |
| TX | RX |
| RX | TX |
| 3.3V | 3.3V |
Poi posizionate il jumper tra il pin BOOT0 e 3.3V per consentire la scrittura del firmware.
Programmazione personalizzata tramite SWD:
Per la programmazione tramite SWD, utilizzate un debugger Link (ST Link, J-Link, ecc.). Collegate il debugger come segue:
| Debugger Link | Scheda di Sviluppo |
|---|---|
| GND | GND |
| SWCLK | DCK |
| SWDIO | DIO |
| 3.3V | 3.3V |
Contenuto confezione:
1 x Scheda di Sviluppo STM32 con Relè Doppio e Modulo 4G Air780E CAT1
1 x Antenna 4G dedicata
2 x Barra 12 pin femmina
