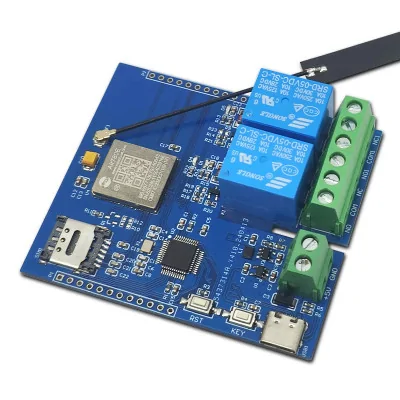

STM32F103 fejlesztői lap, 4G Air780E modul, dupla 5V relé, IoT-hez
Integrált megoldás IoT projektekhez 4G kapcsolattal és külső terhelések vezérlésével, STM32F103 és Air780E LTE Cat.1 bis modul alapján, AT firmware-rel és alacsony fogyasztással készenléti állapotban. Tartalmaz két 5V-os relét, amelyeket a PA4 és PA5 vezérel, Nano SIM flip-up foglalatot 4G antennával és hálózati állapot LED-et. Egyszerű táplálás 5V-on USB Type-C-n vagy KF128 terminálon keresztül, könnyű programozás SWD vagy USART segítségével.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Ez a fejlesztőpanel egy komplett és integrált megoldást kínál IoT projektekhez, amelyek 4G kapcsolódást és külső terhelések vezérlését igénylik. Kombinálja az STM32F103C6T6 mikrovezérlőt egy Air780E LTE Cat.1 bis kommunikációs modullal, így rugalmas megoldást nyújt gyors prototípus-készítéshez és ipari alkalmazásokhoz egyaránt.
Az Air780E modul támogatja a 4G-t, energiatakarékos kialakítású, pihenő módban mindössze 600µA fogyasztással. Gyárilag az AT firmware-t használja, és az STM32-vel soros porton keresztül kommunikál, szabványos AT parancsokat alkalmazva az adatátvitel és fogadás funkcióihoz a hálózaton. A panel két darab 5V-os relét tartalmaz, amelyek PA4 és PA5 lábakról vezérelhetők, lehetővé téve külső eszközök, például világítás, ventilátorok, szivattyúk vagy egyéb berendezések közvetlen irányítását.
A panel beépített Nano SIM flip-up kártyahelyet tartalmaz (könnyen telepíthető és eltávolítható), dedikált 4G antennát, egy kék LED-et, amely az Air780E hálózati állapotát jelzi, LED-eket a relék állapotához, reset gombot és programozható felhasználói gombot. A táplálás történhet Type-C porton vagy KF128 terminálon keresztül.
Műszaki adatok:
Mikrovezérlő: STM32F103C6T6 ARM architektúrával, 32-bit
4G modul: Air780E LTE Cat.1 bis
Hálózati kapcsolódás: Teljes 4G hálózat
Fogyasztás: 600µA pihenő módban
Tápellátás: 5 V DC USB-n vagy KF128 terminálon keresztül
Relék: 2 x 5V, PA4 és PA5 vezérlésű
SIM kártyahely: Flip-up típusú Nano SIM
LED jelzők: Kék az Air780E hálózati állapotának, LED-ek a relé állapotához
Gombok: Reset és programozható gomb
Programozási interfészek: USART (TTL) és SWD
Elérhető lábak: STM32 és Air780E kivezetett lábai
Alapértelmezett firmware: Air780E AT firmware, STM32-vel AT parancsokon keresztül kommunikál
Méretek: 62 x 72,5 mm
Elrendezés:
1. USB Type C interfész
2. KF128 tápegység terminál
3. Reset gomb (RST) és programozható felhasználói gomb KEY (PB12)
4. Nano SIM kártya tartó
5. Air780e modul
6. Antenna
7. Kék LED a hálózati állapot jelzésére, a bekapcsolás után lassan villog, hálózati kapcsolódás esetén gyorsabban villog
8. Relé állapot LED
9. Kettős relé, 5V
10. STM32 közös IO lábak
11. Air780e közös IO lábak
12. MCU: STM32F103C6T6 (LQFP-48)
Kivezetések:
| Csatlakozó | Láb | Funkció | Megjegyzés |
|---|---|---|---|
| Bal | 5V | 5V tápellátás | Bemenet 5V, ugyanaz a vonal, mint az USB Type-C tápellátás |
| Bal | D- | USB adat mínusz | USB adatvonal |
| Bal | D+ | USB adat plusz | USB adatvonal |
| Bal | GND | Föld | Közös referencia |
| Bal | USB_BOOT | USB boot mód | Indítási mód választás USB-hez kapcsolódva, hasznos programozáskor |
| Bal | VDD_EXT | Külső logikai tápellátás | Külső táplálási vonal perifériákhoz, a panel megvalósításától függően |
| Bal | 5V | 5V tápellátás | Gyors hozzáféréshez duplikált header |
| Bal | MAIN_TXD | Fő UART TX | Soros vonal, általában a 4G modul felé AT parancsokhoz |
| Bal | MAIN_RXD | Fő UART RX | Soros vonal, párja a MAIN_TXD-nek |
| Bal | GND | Föld | Közös referencia |
| Bal | PWRKEY | Modul bekapcsolás vezérlés | 4G modul ki- és bekapcsolása PWRKEY jellel |
| Bal | GND | Föld | Közös referencia |
| Jobb | PA4 | 1. relé vezérlés | Digitális kimenet STM32-től az 1. reléhez |
| Jobb | PA5 | 2. relé vezérlés | Digitális kimenet STM32-től a 2. reléhez |
| Jobb | PA6 | Általános STM32 IO | Elérhető láb bemenetekhez/kimenetekhez |
| Jobb | PA7 | Általános STM32 IO | Elérhető láb bemenetekhez/kimenetekhez |
| Jobb | PA9 | USART1 TX | Debug vagy külső kommunikációs soros vonal |
| Jobb | PA10 | USART1 RX | Debug vagy külső kommunikációs soros vonal |
| Jobb | 3V3 | 3.3V tápellátás | Perifériákhoz 3.3V |
| Jobb | BOOT0 | STM32 boot választás | Bootloaderhez, hasznos USART programozáshoz |
| Jobb | 3V3 | 3.3V tápellátás | Gyors hozzáféréshez duplikált header |
| Jobb | SWD | SWDIO | Adatvonal programozáshoz és debughoz SWD-vel |
| Jobb | CLK | SWCLK | Órajel vonal programozáshoz és debughoz SWD-vel |
| Jobb | GND | Föld | Közös referencia |
Használat:
Helyezzen be egy aktív Nano SIM kártyát a flip-up foglalatba a táplálás előtt. Csatlakoztassa a 4G antennát a dedikált csatlakozóhoz. A panelt táplálja USB porton vagy KF128 terminálon keresztül.
A panel gyári programja az STM32-t arra utasítja, hogy AT parancsokat küldjön az Air780E modulnak a hálózathoz való csatlakozáshoz. Sikeres csatlakozás után a kék hálózati állapot LED gyorsabban kezd villogni, és a két relé automatikusan aktiválódik. Ez a gyári program a 4G kapcsolódás tesztelésére szolgál.
Egyedi programozás USART-on keresztül:
Saját firmware feltöltéséhez USART-on keresztül használjon TTL soros modult (pl. CH340). Csatlakoztassa a modult az alábbiak szerint:
| TTL soros modul | Fejlesztőpanel |
|---|---|
| GND | GND |
| TX | RX |
| RX | TX |
| 3.3V | 3.3V |
Ezután helyezze fel az ugrókapcsot a BOOT0 és 3.3V lábak közé a firmware égetés engedélyezéséhez.
Egyedi programozás SWD-n keresztül:
SWD programozáshoz használjon Link debugger-t (ST Link, J-Link stb.). Csatlakoztassa a debugert az alábbi módon:
| Debugger Link | Fejlesztőpanel |
|---|---|
| GND | GND |
| SWCLK | DCK |
| SWDIO | DIO |
| 3.3V | 3.3V |
Csomag tartalma:
1 x STM32 fejlesztőpanel dupla relével és Air780E 4G CAT1 modullal
1 x Dedikált 4G antenna
2 x 12 tűs anya csatlakozó
