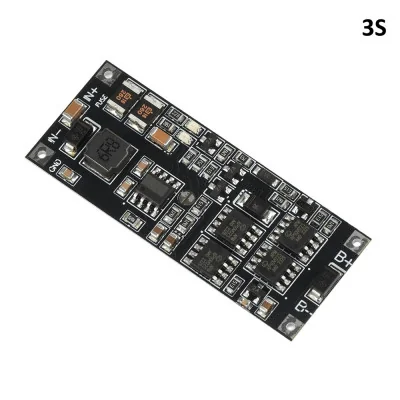

Modul UPS Bidirectional, compatibil Litiu 3S, 12-15V
Solutie UPS compacta pentru alimentare neintrerupta la echipamente DC, comuta automat pe baterie Li-Ion 3S la caderea sursei si revine la incarcare cand tensiunea reapare. Incarcare si descarcare bidirectionala pe acelasi port, pana la 50W cu 4A continuu, protectii la supraincarcare si scurtcircuit, LED-uri pentru stare incarcare si consum.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modulul UPS compact reprezinta o solutie eficienta pentru mentinerea alimentarii continue a echipamentelor electrice in caz de cadere a tensiunii de retea. Versiunea 3S este proiectata pentru baterii Li-Ion cu trei celule in serie (11.1 - 12.6V), cu o capacitate suportata intre 2 si 15Ah, compatibila cu acumulatori de tip 18650, 21700, 26650, 32650 sau polimer. Modulul functioneaza pe principiul incarcare-descarcare bidirectionala cu acelasi port, eliminand necesitatea unor conexiuni complexe.
Chipul de incarcare integrat incarca bateria 3S pana la 12.3 - 12.6V, cu un curent de incarcare implicit de 1.2 - 1.4A. Doua indicatoare LED ofera monitorizarea in timp real: LED-ul de descarcare se aprinde slab la sarcini peste 50 - 100mA, devine mai luminos peste 0.5 - 1A si atinge luminozitatea maxima la peste 2A, iar LED-ul de incarcare este aprins cand incarcarea este in curs (IN > BAT cu 0.5V), stins cand incarcarea este finalizata si clipeste in caz de anomalie. Protectiile multiple includ supraincarcare, supradescarcare, suprasarcina si scurtcircuit prin siguranta integrata. Intrarea nu suporta polaritate inversata.
Atunci cand sursa externa este conectata, modulul alimenteaza simultan echipamentele conectate si incarca bateria. In momentul intreruperii tensiunii de intrare, comutarea pe baterie se face automat. Tensiunea de iesire este izobarica, egala cu tensiunea bateriei in modul baterie, fara boost sau stabilizare, scazand gradual odata cu descarcarea acumulatorului. Pierderea pe calea de iesire in modul baterie este de aproximativ 50 milliohmi, ceea ce inseamna o cadere de aproximativ 0.1V la 2A. Puterea de iesire nominala este de 50W (4A continuu, 6A varf, sarcina recomandata sub 4A). Modulul este compatibil cu echipamente care accepta tensiune variabila DC in gama bateriei utilizate, inclusiv proiecte bazate pe Raspberry Pi, ESP32, Arduino sau alte platforme embedded care necesita alimentare stabila si protectie la caderi de tensiune.
Mai multe module pot fi conectate in paralel pentru cresterea puterii disponibile sau pentru redundanta. Exista doua metode de conectare in paralel. Prima metoda (comuna) presupune conectarea placilor fizic una peste alta prin pini de cupru, apoi conectarea sursei si a bateriei. Aceasta metoda este folosita in principal pentru suprapunerea puterii, eficienta de stacking fiind de aproximativ 80%. De exemplu, doua module 3S conectate astfel ofera un curent nominal de 4A x 2 x 0.8 = 6.4A, echivalent cu aproximativ 71W. Limita recomandata este de maximum 3 module in paralel, doua fiind suficiente pentru uz general. A doua metoda presupune conectarea modulelor in paralel pe magistrala de alimentare, fiind potrivita pentru cresterea timpului de functionare si redundanta. Daca un modul sau o baterie se defecteaza, celelalte continua sa alimenteze echipamentul.
Greutatea redusa de 6.20g si dimensiunile compacte de 50 x 20 mm faciliteaza integrarea in carcase sau panouri.
Nota: daca echipamentul alimentat nu suporta tensiune variabila, se recomanda adaugarea unui modul DC-DC dupa bornele de iesire. De exemplu, un modul buck 3S-5V/3A pentru alimentare la 5V sau un modul buck 3S-12V/2A pentru alimentare la 12V. La conectarea motoarelor sau sarcinilor electromagnetice, se recomanda conectarea unui condensator de cateva sute de microfarazi in paralel pe bornele IN pentru a reduce interferentele generate de scantei electrice.
Specificatii:
Versiune: 3S (11.1 - 12.6V)
Tensiune intrare recomandata: DC 13V (accepta 12 - 15V)
Curent intrare maxim: 6A
Tensiune iesire: egala cu tensiunea bateriei (izobaric, fara reglare)
Tensiune baterie 3S: 11.1 - 12.6V (incarcare pana la 12.3 - 12.6V)
Capacitate baterie suportata: 2 - 15Ah
Tipuri baterii compatibile: Li-Ion, LiPo, 18650, 21700, 26650, 32650
Curent iesire: 4A continuu, 6A varf (recomandat sub 4A)
Putere maxima: 50W
Curent de incarcare implicit: 1.2 - 1.4A
Protectii: Supraincarcare, supradescarcare, suprasarcina, scurtcircuit
Protectie polaritate inversata intrare: Nu este disponibila
Pierdere cale descarcare: ~50 milliohmi (aprox. -0.1V la 2A)
Consum in gol: 0.6 - 0.8mA
Indicator LED descarcare: Aprins slab >50mA, luminos >0.5A, maxim >2A
Indicator LED incarcare: Aprins = incarcare in curs, stins = complet, clipeste = anomalie
Conectare in paralel: Da, maxim 3 module (recomandat 2), eficienta ~80%
Comutare UPS: Automata
Dimensiuni: 50 x 20 mm
Greutate: 6.20g
Utilizare:
Alegeti o baterie Li-Ion 3S (11.1 - 12.6V) cu capacitate intre 2 si 15Ah, de tip 18650, 21700, 26650 sau polimer. Se recomanda utilizarea unui BMS si a unei placi de balansare.
Conectati bateria la bornele B+ si B-, respectand cu strictete polaritatea.
Conectati sursa de alimentare externa (recomandat 13V DC, minim 6A) la bornele IN+ si IN-. Atentie: nu inversati polaritatea. Nota: daca tensiunea de intrare este sub 13V, indicatorul LED poate avea comportament instabil (clipire sau variatie de luminozitate), fara a afecta insa functionarea modulului.
Conectati echipamentul alimentat la bornele IN+ si IN-, in paralel cu sursa.
Verificati toate conexiunile inainte de a aplica tensiunea. Folositi cabluri scurte si de sectiune suficienta.
Urmariti LED-ul de incarcare: aprins = bateria se incarca, stins = incarcata complet, clipeste = anomalie.
Urmariti LED-ul de descarcare pentru a estima curentul de sarcina in timp real.
In cazul caderii sursei externe, modulul comuta automat pe baterie. Tensiunea de iesire va scadea gradual odata cu descarcarea bateriei.
La revenirea tensiunii de intrare, modulul reincepe automat incarcarea bateriei.
Pentru conectare in paralel (metoda 1 — stacking): suprapuneti modulele fizic prin pini de cupru, apoi conectati sursa si bateria. Nu depasiti 3 module in paralel.
Pentru conectare in paralel (metoda 2 — redundanta): conectati modulele independent pe aceeasi magistrala de alimentare, fiecare cu propria baterie. Modulele pot fi pozitionate oriunde in retea.
Daca echipamentul nu suporta tensiune variabila, adaugati un modul DC-DC dupa bornele de iesire pentru a stabiliza tensiunea.
Exemplu utilizare:
Diagrama dimensiuni:
