Modul Smart BMS 3S, Daly, 60A, Bluetooth, 12V
Modul Smart BMS 3S 12V cu Bluetooth gestioneaza si monitorizeaza pachete Li-Ion 3S pentru incarcare si descarcare sigura. Ofera protectii la supraincarcare, supradescarcare, scurtcircuit si supracurent, echilibrare pasiva a celulelor pentru stabilitate si durata de viata mai mare, suporta pana la 60A la descarcare, include sonda NTC si conexiune in aplicatie iOS Android.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modulul BMS (Battery Management System) cu modul Bluetooth de la Daly, configuratie 3S, 12.6V, pentru Litiu-Ion, pentru monitorizarea protectia si optimizarea functionarii pachetelor de baterii 3S, asigurand o incarcare si descarcare sigura.
Acesta dispune de functie de echilibrare pasiva a tensiunii celulelor, previne supraincarcarea si supradescarcarea, contribuind la prelungirea duratei de viata a celulelor. Este potrivit pentru aplicatii variate, inclusiv vehicule electrice, sisteme solare, bancuri de baterii stationare si echipamente portabile.
Este capabil sa suporte un curent de descarcare de pana la 60A.
Balansul pasiv este realizat prin descarcarea grupurilor supraincarcati cu ajutorul unui mic rezistor. Acesta poate descarca cu un curent de maxim 100mA, insemnand ca poate compensa micile variatii aparute in timp intre celule dar nu va putea compensa diferente mari de tenisune. Din acest motiv se vor utiliza doar celule identice, cu aceleasi specificatii (Rezistenta interna, capactitate, tensiune, uzura, model, etc...). Tensiunea la care incepe balansarea celulelor este de 4.0V dar poate fi modificata prin aplicatie.
Specificatii:
Model: BMS Daily 3S Li-Ion 60A
Configuratie: 3S
Tensiune finala: 12.6VDC
Tensiune Nominala: 12V
Consum: <15mA
Consum in sleep mode: < 550uA
Curent de balansare pentru celulele Li-Ion: 100 mA ± 15 mA
Temperatura de operare la incarcare si descarcare: -35 ~ 75 °C
Protectii: Scurtcircuit; Supradescarcare; Supraincarcare; Supracurent
Greutate modul: 182g
Dimensiuni: 65 x 123 x 14mm
Parametrii:
| Parametru | Valoare pentru Li-ion 3S |
|---|---|
| Tensiune incarcare | N x 4.2V (3S = 12.6V) |
| Curent descarcare (A) | 60 |
| Protectie supracurent descarcare (A) | 120 |
| Curent incarcare (A) | 60 |
| Protectie supracurent incarcare (A) | 120 |
| Rezistenta interna circuit principal (mΩ) | <20 |
| Functie echilibrare pasiva | |
| - Tensiune start balansare (V) | 4.0 (setabila) |
| - Diferenta tensiune deschidere (mV) | 20 (setabil) |
| - Curent balansare (mA) | 100 ± 15 |
| Protectie supraincarcare pe celula | |
| - Tensiune protectie (V) | 4.25 ± 0.05 |
| - Intarziere protectie (s) | 1.0 ± 0.8 |
| - Tensiune revenire (V) | 4.15 ± 0.05 |
| Protectie supradescarcare pe celula | |
| - Tensiune protectie (V) | 2.7 ± 0.05 |
| - Intarziere protectie (s) | 1.0 ± 0.8 |
| - Tensiune revenire (V) | 2.8 ± 0.05 |
| Protectie supracurent incarcare/descarcare | |
| - Intarziere protectie (s) | 1.0 ± 0.8 |
| - Conditie revenire | Indepartarea sarcinii |
| Protectie scurtcircuit | |
| - Conditii | Scurtcircuit extern load |
| - Intarziere protectie (us) | 10–500 |
| - Revenire | Indepartarea sarcinii |
| Protectie temperatura (°C) | |
| - Temperatura operare incarcare | -35 ~ 75 |
| - Temperatura operare descarcare | -35 ~ 75 |
| - Temperatura stocare | -40 ~ 85 |
| Consum curent | |
| - In functionare (mA) | <20 |
| - In repaus (uA) | <600 |
| - Timp sleep (s) | 3600 |
Utilizare:

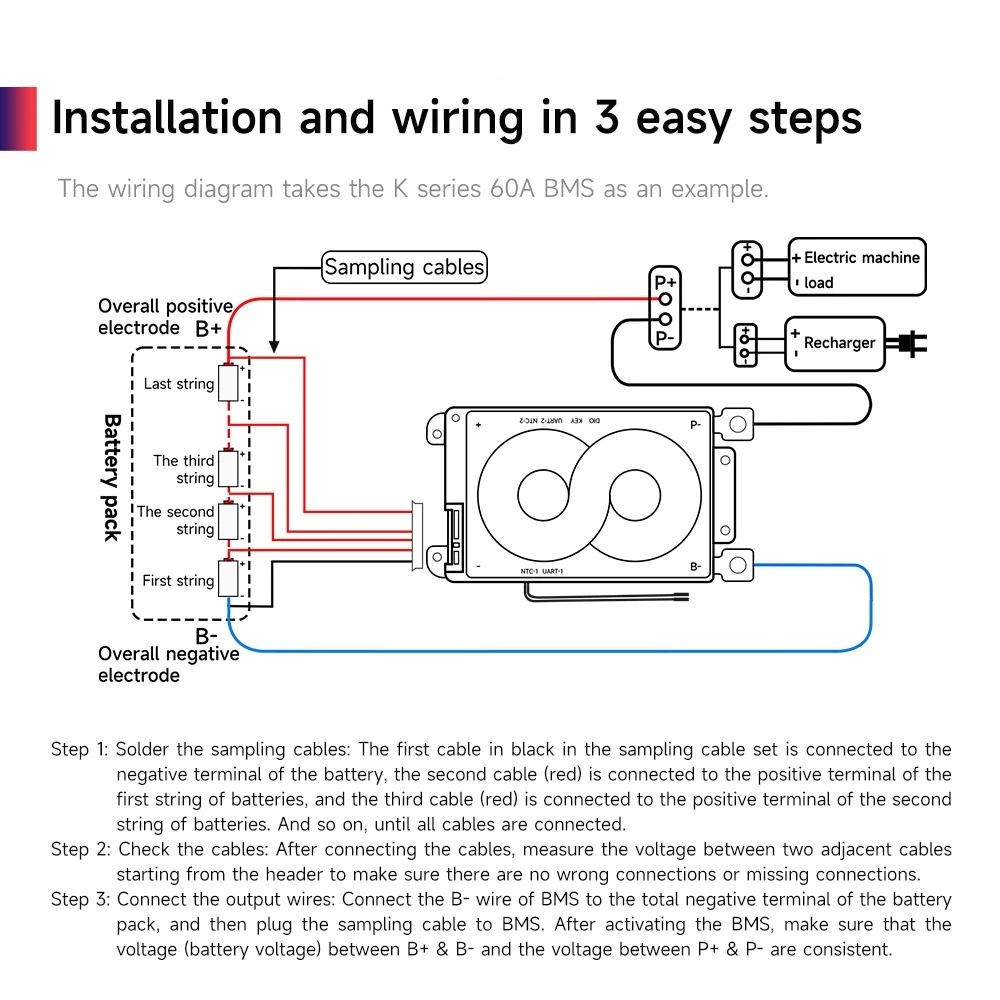

Inainte de a introduce mufa in modulul BMS verificati tensiunea celulelor, valoarea normala a tensiunii unei celule Li-Ion fiind intre 3.0 – 4.15V.
Dupa ce ati confirmat ca toate tensiunile sunt corecte, conectati mufa in portul modulului.
Pentru monitorizarea celulelor de la distanta conectati modului bluetooth inclus in pachet la portul UART al modulului BMS si utilizati aplicatia mobila, disponibila atat pe IOS cat si pe Android.
Asigura-te ca legaturile sunt corecte pentru fiecare celula. Monteaza modulul intr-un loc ferit de umezeala, praf si temperaturi extreme. Nu depasi curentul si tensiunea maxima admise pentru modelul utilizat.
Continut pachet:
1x Modul BMS 3S Li-Ion 60A
1x Modul Bluetooth
1x Sonda NTC
1x Set cabluri pentru echilibrare
- Tehnologie
- Litiu-Ion
- Tensiune Incarcare
- 12.6VDC
- Balans
- Da
- Curent Nominal
- 60A
- Numar celule
- 3S
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
