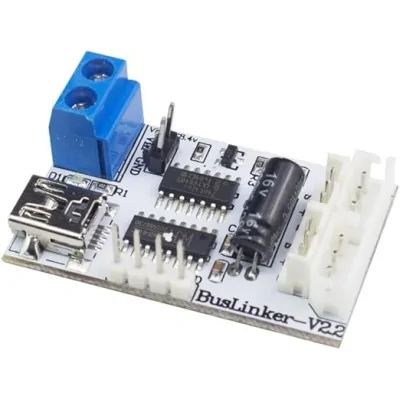

Modulo TTL/USB, BusLinker V2.4, per servomotori seriali
Interfaccia TTL-USB essenziale per il controllo dei servomotori bus seriale LewanSoul, unica scheda di debug compatibile con il loro protocollo, permette la connessione rapida al PC tramite microUSB per impostazioni e lettura dell'angolo in tempo reale, offre collegamento diretto a TX RX per Arduino STM32 ESP32, ha alimentazione 6-8.4V su terminale con vite e connettori servo dedicati, compatta e affidabile con CH340C.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
BusLinker V2.4 è un modulo di interfaccia TTL/USB dedicato al controllo dei servomotori di tipo bus seriale, progettato appositamente per le serie LX-16A, LX-15D, LX-824, LX-224, LX-824HV, LX-224HV, LX-1501, LX-225, LX-20S e LX-246. Questi servomotori utilizzano un protocollo seriale proprietario, e BusLinker V2.4 è l’unico tipo di scheda di debug compatibile che consente la comunicazione corretta con essi. Senza questo modulo, il controllo dei servomotori di tipo bus non è possibile.
Il modulo è compatibile con Arduino, STM32, ESP32 e qualsiasi altra piattaforma con interfaccia seriale TTL, offrendo la massima flessibilità nei progetti di robotica e automazione.
Tra le caratteristiche principali vi sono: la possibilità di collegamento al software PC per la regolazione dei parametri dei servomotori, la lettura in tempo reale dell’angolo corrente del servomotore, il collegamento diretto ai pin TXD e RXD di un microcontrollore per il controllo completo, porta USB mini-B integrata per il collegamento rapido al PC, interfaccia di alimentazione tramite morsetto a vite (6-8.4V), due canali di interfaccia servo con pin Signal/+/-, porta seriale con pin 5V/TX/RX/GND accessibili e un design compatto su PCB bianco con componenti di qualità (74HC1240, CH340C).
Un solo modulo BusLinker è sufficiente indipendentemente dal numero di servomotori controllati, il che lo rende una soluzione economica ed efficiente per qualsiasi applicazione con servomotori bus. La scheda dispone fisicamente di 4 connettori servo, raggruppati in 2 categorie di connettori, a seconda del servomotore utilizzato.
Specifiche:
Tensione di alimentazione: 6 - 8.4V
Interfaccia USB: MicroUSB
Chip USB-Serial: CH340C
Chip logico: 74HC1240
Numero connettori servo: 4 connettori
Pin seriali accessibili: 5V, TX, RX, GND
Compatibilità servomotori: LX-16A, LX-15D, LX-824, LX-224, LX-824HV, LX-224HV, LX-1501, LX-225, LX-20S, LX-246
Compatibilità microcontrollori: Arduino, STM32, ESP32, qualsiasi piattaforma seriale TTL
Modalità di funzionamento: Servo o Gear Motor
Condensatore filtro: 100uF 16V
Dimensioni mm: 24 x 40mm
Pinout:
| Pin | Funzione |
|---|---|
| 5V | Alimentazione 5V |
| TX | Trasmissione dati |
| RX | Ricezione dati |
| GND | Massa (Ground) |
| Signal | Segnale servo |
| + (servo) | VCC servo |
| - (servo) | GND servo |
| + (terminal) | Alimentazione + |
| - (terminal) | Alimentazione - |
Utilizzo:
Collega il modulo BusLinker alla sorgente di alimentazione (6-8.4V) tramite il morsetto a vite, rispettando la polarità (+ e -).
Collega il servomotore di tipo bus all’interfaccia Servo (Signal, +, -) utilizzando il cavo originale del servomotore.
Per il controllo da PC: collega il modulo al computer tramite cavo USB mini-B e installa il driver CH340C se non viene installato automaticamente.
Apri il software dedicato BusLinker sul PC per regolare i parametri del servomotore o per leggere l’angolo corrente.
Per il controllo con microcontrollore (Arduino/STM32/ESP32): collega i pin TX e RX del modulo ai pin RX e TX rispettivamente del microcontrollore, e la massa (GND) in comune.
Usa la libreria dedicata LewanSoul/Hiwonder nel codice del microcontrollore per inviare comandi tramite il protocollo seriale privato dei servomotori bus.
Verifica sempre la tensione di alimentazione prima di collegare il servomotore per evitare danni.
