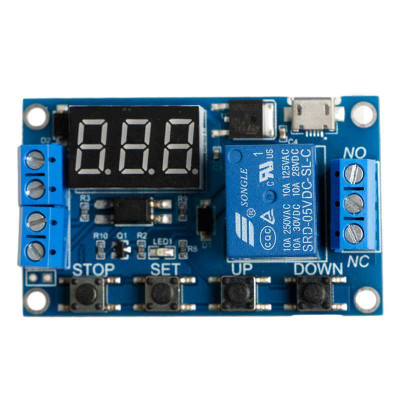

Modulo relè di ritardo, tempo regolabile, display, 6-30 V
Modulo relè a ritardo regolabile, ideale per automazione e controlli temporizzati, dotato di display digitale per impostazioni e monitoraggio rapidi, alimentazione flessibile a 5V tramite MicroUSB o 6-30VDC ai terminali, risoluzione selezionabile fino a decimi di secondo e 4 modalità operative per ritardo, impulso o ciclo ON/OFF, relè da 5A per carichi CC o CA.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modulo relè temporizzatore (ritardo) programmabile, per comando ritardato con visualizzazione su display digitale. Può essere alimentato tramite porta MicroUSB a 5V o tramite connettori con vite con una tensione tra 6 e 30VDC.
Si può impostare la risoluzione del tempo.
Attenzione! toccare il modulo (specialmente i pin del relè) mentre è utilizzato con alte tensioni è pericoloso, soprattutto se collegate un carico a 220VAC.
Specifiche:
Tensione di alimentazione: 5V MicroUSB o 6 - 30V tramite connettori
Segnale di attivazione: High Level, 3 - 24V
Controllo uscita: massimo apparecchi a 30VDC 5A o 220VAC 5A
Dimensioni mm: 62 x 38 x 17mm
Risoluzione tempo: 0-99,9 secondi, 0-999 secondi, 0-999 minuti
Visualizzazione tempo: A seconda del lotto, il tempo impostato può essere mostrato in modo "crescente", da 0 al valore impostato, oppure "decrescente", dal valore impostato a 0
Modalità di funzionamento:
- Programma 1 (P-1): Al ricevimento del segnale il modulo attiverà il relè e avvierà il timer. Il relè si disattiverà al termine del tempo. Richiede un segnale breve. Mantenere il segnale attivo non farà riattivare il modulo.
- Programma 2 (P-2): Al ricevimento del segnale il modulo resterà spento per un tempo impostato, poi si attiverà per un tempo stabilito per poi infine spegnersi.
- Programma 3 (P-3): Non necessita di segnale, il modulo può attivare il relè (tempo ON) e disattivarlo (tempo OFF) in "loop".
- Programma 4 (P-4): Inizialmente rimane attivo finché il segnale è attivo. Alla fine del segnale, il modulo inizia il conteggio e il relè si spegnerà.
Modalità di Funzionamento:
| Programma | Descrizione Generale | Submodo/Funzione | Comportamento Dettagliato |
|---|---|---|---|
| P-1 | Il relè si attiva con un segnale breve e si disattiva dopo un tempo impostato (OP). | P1.1 | Ignora ogni nuovo segnale durante OP. |
| P1.2 | Un nuovo segnale riavvia il cronometro OP. | ||
| P1.3 | Un segnale di reset disattiva il relè e ferma il cronometro. | ||
| P-2 | Dopo un segnale di attivazione, aspetta un tempo (CL), poi attiva il relè per la durata OP. | — | Il relè si attiva dopo il ritardo CL, poi si spegne dopo OP. |
| P-3 | Funziona ciclicamente in loop ON/OFF, con o senza segnale. | P3.1 | Il ciclo ON (OP)/OFF (CL) inizia al ricevimento del segnale di attivazione. |
| P3.2 | Il ciclo ON (OP)/OFF (CL) inizia automaticamente all'alimentazione, senza segnale. | ||
| P-4 | Il relè rimane attivo finché c’è segnale. Alla scomparsa del segnale, inizia il conteggio OP e poi si spegne. | — | Il cronometro OP parte dopo la perdita del segnale. Durante il segnale, si resetta. |
Impostazioni del Tempo:
Dopo aver impostato i valori nella schermata di selezione del modo, premere brevemente il pulsante STOP per selezionare l'intervallo di tempo. Esempio: se desiderate impostare OP a 3,2 secondi, spostate la virgola sui decimali e il display mostrerà 03.2.
Descrizione dei Parametri:
I parametri sono indipendenti, ma ogni modalità ha parametri comuni.
Impostazioni dei Parametri:
Determinare prima la modalità di funzionamento del relè.
Per selezionare la modalità di funzionamento, nell'interfaccia principale (all'avvio), "tenere premuto il pulsante SET per 2 secondi", poi usare i pulsanti UP e DOWN per selezionare la modalità desiderata.
Dopo aver scelto la modalità, premere il pulsante SET per impostare i parametri desiderati.
Dopo che tutte le impostazioni sono completate, tenere premuto il pulsante SET per 2 secondi.
Funzioni del pulsante STOP:
- Modalità Attivazione Relè:
ON: Il relè è consentito ad attivarsi durante OP.
OFF: Il relè è sempre spento.
- Modalità di Riposo:
C-P: Nessuna operazione per 5 minuti, il display si spegne, ma il programma funziona normalmente.
O-d: Il display rimane sempre acceso.
Per passare tra le modalità C-P e O-d, tenere premuto il pulsante STOP per due secondi.
